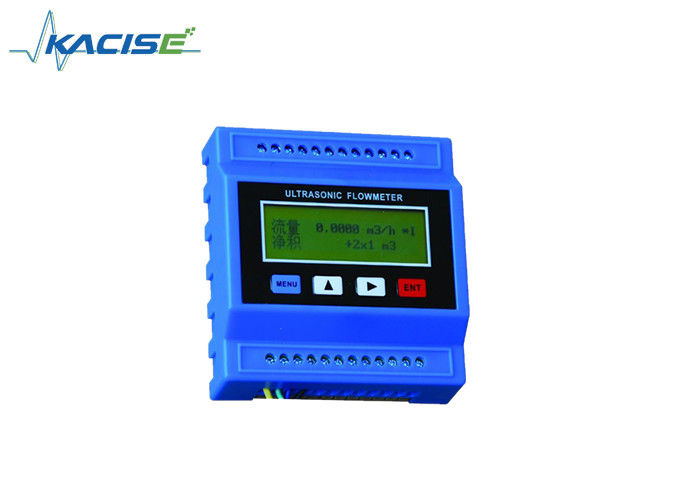

Petit débitmètre en ligne de taille ultrasonique RTU haute précision pour la mesure des liquides
Introduction au projet
Le module de débit ultrasonique/RTU est largement utilisé pour différents types de mesure de liquide.
Il peut mesurer le débit, peut également mesurer la chaleur si le capteur de température de contact.
Il peut être utilisé dans l'intégration des systèmes, les ressources en eau, les applications de conservation de l'énergie, etc.
Caractéristiques
1%
Différents types de transducteurs à choisir, taille de tuyau de DN15 mm à DN6000 mm
Adopter une technologie à basse tension et à impulsions multiples pour améliorer la précision, la durée de vie et la fiabilité.
- Forte résistance aux interférences
Circuit différentiel récepteur/conducteur à double équilibre pour éviter les interférences du convertisseur, de la tour de télévision, de la ligne haute tension, etc.
1 voie 4-20mA, comme capteur de débit ou quantité de capteur de chaleur; 2 voies OCT, comme commutateur pour le débit/quantité de chaleur; 3 voies 4-20mA, comme collecteur de données;2 voie 3 fils est PT100 sortie de signal de résistances, comme une montre pour la quantité de chaleur.
- La transmission est loin, et il contacte le réseau rapidement
Le support RS485 connecte le réseau sans fil, contacte le GPRS485 peut réaliser la transmission sans fil.
Connectez le capteur de température, vous pouvez terminer la mesure de la chaleur/énergie
Les spécifications
| Pièces |
Paramètres détaillés |
|
Partie hôte
|
Théorie |
écart de temps par ultrasons |
| |
Précision |
± 1% |
| |
Méthode d'option |
Fonctionnement d'une tige magnétique de support à 4 claviers |
| |
Sortie du signal
|
1 canal 4 ~ 20mA @ 0,1% boucle de courant en arrière, la résistance de charge maximale jusqu'à 1000 ohms |
| |
|
Sortie d'impulsion OCT à 1 canal (largeur d'impulsion par défaut de 200 ms, pouvant être modifiée entre 6 et 1000 ms) |
| |
|
sortie relais à 1 canal (3A@220V) |
| |
Entrée de signal
|
3 canaux 4-20mA circuit de courant en boucle arrière @ 0,1% utilisé pour collecter la température, la pression et le niveau du liquide, etc. |
| |
|
Utilisation d'entrée mV sur 1 canal à pt100 pour le calorimètre |
| |
Port numérique |
Prise en charge du protocole Mod-bus RS485 et mise à jour du micrologiciel |
| Les câbles |
Cable spécial pour RS485, portée jusqu'à 1000m |
|
Pipe de maillot
|
Matériau de tuyauterie |
Acier, ciment de fonte, cuivre, PVC, aluminium, verre, etc. |
| |
DN interne |
15 à 6000 mm |
| |
Position du capteur |
Il est préférable de fixer le capteur à la position d'au moins 10D loin en amont, ou 5D loin en amont, au moins 20D loin de la sortie de la pompe ((D est le diamètre intérieur du tuyau) |
|
Flux de maillots
|
Les médias |
L'eau, l'eau de mer, les eaux usées, l'alcool liquide, la bière, le gaz, le pétrole, etc. |
| |
Température |
-30 à 160°C |
| |
La turbidité |
10h00, pas tellement de bonbons. |
| |
Vitesse de débit |
0 ~ ± 10 m/s |
| Environnement |
température |
Hôte: -20 à 60 °C; Capteur: -30 à 160 °C |
| |
Humidité |
L'hôte: 85% RH; le capteur de débit: IP68, moins de 2 m sous l'eau |
| Énergie électrique |
Le système de freinage doit être équipé d'un dispositif de freinage de freinage de freinage de freinage. |
| consommation |
1.5W |
Description des pièces
Sélection des capteurs
Temps facultatif.détecteur
Graphique de mesure
1.Clampe sur type
Facile à installer sans interruption du fluide, aucun dommage pour la pression
Installez et entretenir le capteur de pinceau de manière pratique
Il peut mesurer la température du tuyau, calculer la quantité de chaleur
2.Type de prise
Facile à installer sans interruption du fluide, aucun dommage pour la pression
Fonctionnement stable, contacter le capteur de température qui a inséré, calculer la quantité de chaleur par lele capteur de température.
3.Type de tuyau
Installez avec le flux d'interruption
Haute précision, fonctionnement stable, contacter le capteur de température qui inséré, calculer la quantité de chaleur par le capteur de température
