Digital 4 - consommation de niveau ultrasonique de puissance faible d'émetteur de mètre de niveau du fluide 20ma

Détails du produit

Erreur maximum de mesure:

0,3% × complets

Gamme:

5m, 8m, 10m, 12m, 15m

Zone sans visibilité:

≤ 0.4~0.6m

Le signal de sortie:

4~20mA (le défaut, d'autres sorties sont facultatif) 1~5V/1~10V RS485 2 NPN

Consommation d'énergie:

<1>

Alimentation:

12-24VDC

Mettre en évidence:

Émetteur de niveau ultrasonique

capteur de niveau liquide ultrasonique

Conditions de paiement et d'expédition

Quantité de commande min

0-100

Prix

négociable

Détails d'emballage

demandes de carton ou de clients disponibles

Délai de livraison

5 jours ouvrables

Conditions de paiement

L/C, A/D, D/P, T/T, Western Union, MoneyGram

Capacité d'approvisionnement

10000 morceaux/morceaux par capteur ultrasonique de semaine distancent 10 mètres

Produits connexes

Vidéo

Contrôleur d'affichage de la série KDI prenant en charge la communication multi-machines

Obtenez le meilleur prix

Vidéo

Contrôleur d'affichage de la série KDI avec interface de réglage de paramètres internes ouverte, haute précision et résolution de 0,1

Obtenez le meilleur prix

Vidéo

Contrôleur d'affichage de mesure de série KDI précis avec commutation d'entrée à indices multiples et compensation de température

Obtenez le meilleur prix

Vidéo

Contrôleur d'affichage de colonne lumineuse de la série KDI avec mesure numérique et analogique

Obtenez le meilleur prix

Nous contacter

86--17719566736

Contactez-nous maintenant

Description du produit

Émetteur de niveau ultrasonique de niveau ultrasonique du mètre 5-15m de Digital 4-20ma

Description de produit

Le mètre de niveau ultrasonique de série de KUMA réalise haut numérique, la communication entre la machine et l'humain. L'unité centrale de traitement applique le circuit intégré monolithique d'industrie d'importation, la compensation de température numérique et l'entrée large de tension. Vous pouvez choisir la sortie périodique d'analogue, de commutateur ou de signal RS485. Possession de l'avantage qu'il n'y a aucun besoin d'entrer en contact avec le milieu mesuré ; il pourrait assurer la vie plus précise et plus longue de travail.

Applications

Détection de proximité
Télémètre de robot
Piscine de sédimentation
Procédé de lavage de charbon
Détection d'obstacle, évitement de collision
Détection polyvalente de distance
Traitement des eaux résiduaires

Caractéristiques

Haut précis
Non envahissant
Anti-parasitage fort
Compensation de température automatique
Manière sélectionnable de sortie
Stabilité à long terme sensiblement améliorée

Paramètres

Gamme	5m, 8m, 10m, 12m, 15m
Zone sans visibilité	≤ 0.4~0.6m
Erreur maximum de mesure	0,3% × complets
Alimentation d'énergie	12-24VDC
Puissance	<1>
Le signal de sortie	4~20mA (le défaut, d'autres sorties sont facultatif) 1~5V/1~10V RS485 2 NPN 2 relais (C.A. : 5A 250V, C.C : 10A 24V)
Impédance de charge maximum	700Ω
Affichage	OLED
Résolution d'affichage	1mm
Matériel	ABS, PP
Installation	M60X2 or¢61MM
Degré de protection	IP65 (personnalisable)
Humidité	0 à 95%
Température ambiante	-10℃~60℃
Pression ambiante	état normal

Diagrammes de câblage

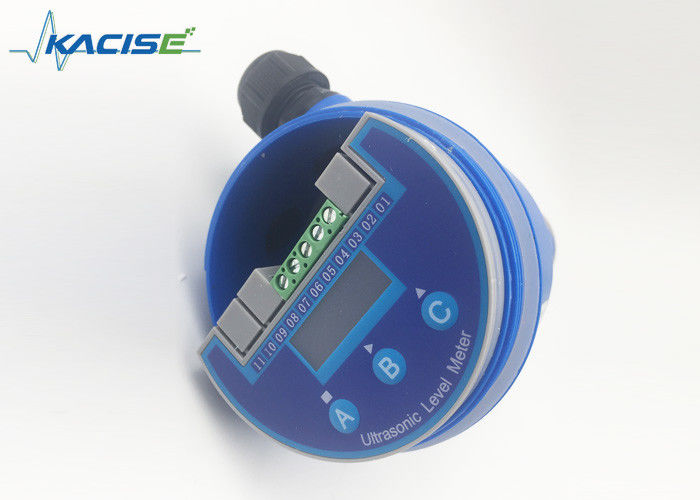

A : Référez-vous aux étiquettes attachées sur l'instrument pour le câblage.

(Cette référence d'image seulement, parce que plus de détails voient des définitions de câblage)

Digital 4 - consommation de niveau ultrasonique de puissance faible d'émetteur de mètre de niveau du fluide 20ma 0

Définitions de câblage

Définition d'avance	goupille/couleur	appliqué
Approvisionnement +	⑤ DC12~24V+	■Yes/□No
Approvisionnement -	⑥ DC12~24V-	■Yes/□No
Sortie actuelle	⑨ 4~20mA	□Yes/□No
Sortie de tension		□Yes/□No
Sortie périodique	③ RS485 (A)	■Yes/□No
	④ RS485 (B)
Ⅰ de contrôle de sortie	① de J1_COM	□Yes/□No

B. diagramme de câblage (tension) de se relier produit actuel à l'instrument secondaire.

Instrument secondaire de mètre de niveau
Digital 4 - consommation de niveau ultrasonique de puissance faible d'émetteur de mètre de niveau du fluide 20ma 1

Se relier produit Serial de C. au PC

PC du mètre RS-485 de niveau de puissance

Diagramme de câblage de sortie de D. NPN

Sortie conventionnelle de TTL de relais
Digital 4 - consommation de niveau ultrasonique de puissance faible d'émetteur de mètre de niveau du fluide 20ma 3
