Type ultrasonique intégré de compteur de débit de connexion de fil de bride pour la mesure en ligne







Bridez et filetez le compteur de débit ultrasonique intégré de connexion/débitmètre pour la mesure en ligne





Introduction



Le compteur de débit ultrasonique de la série KUF2000 habituellement est utilisé dans la mesure à long terme au champ. Il a trois types de capteur pour mesurer l'écoulement de tuyau : bride sur le type, le type d'insertion et en tuyau intégré.

En tuyau intégré : Approprié au tuyau DN15-6000mm, capteur intégré de tuyau de forme de π d'utilisations des tuyaux DN15-32, DN40 et au-dessus du capteur intégré standard de tuyau d'utilisations. La gamme de mesure du type intégré standard compteur de débit ultrasonique est DN40mm~DN1000mm, avec la classe élevée de protection d'IP68, mesurant la température liquide de -30℃~160℃, gamme de pression de 0~2.5Mpa, de grande précision à moins de ±0.5%.



Type d'insertion : Seulement deux trous d'installation sont nécessaires sur le tuyau, utilisateur peuvent installer le type capteurs d'insertion. À l'aide du trou faisant l'outil, l'aucune installation d'écoulement d'arrêt ne peut être réalisée. Les capteurs entrent en contact au fluide directement, la mesure est stable et fiable.

Bride sur le type : La bride de capteurs dessus à l'extérieur des tuyaux et ne contactent pas le liquide interne. Et tous les modèles peuvent devenir des mètres d'énergie en se reliant aux capteurs de température. La bride de la série KUF2000 sur le débitmètre ultrasonique est facile pour l'installation, aucun besoin de découper le tuyau et l'eau, aucune perte de presse. Elle soutiennent le long terme en ligne de mesure. L'éventail d'écoulement liquide peut être mesuré avec le capteur maintenu sur le tuyau.



Caractéristiques

• exactitude de 1%.
• Éventail pour différents champs d'application. (DN15-DN6000)
• Aucune commande mécanique dans le débitmètre ultasonic, pièces ne sont rarement endommagées. Durée de fonctionnement exempte d'entretien et longue.
• Reliez le transducteur de la température Pt100, pouvez finir la mesure de la chaleur/énergie.

Spécifications



Exactitude	≤1%
Chaîne de vitesse	0~±10m/s, mesure bidirectionnelle
Taille de tuyau	DN15~DN6000
La température	-30~160℃
Type de liquide	Le liquide simple peut transmettre l'onde sonore. comme l'eau, l'eau de mer, les eaux d'égout, le pétrole, les produits chimiques, l'alcool, etc.
Matériel de tuyau	On permet de l'acier, l'acier inoxydable, la fonte, le cuivre, le PVC, l'aluminium, l'acier en verre, le revêtement etc.
Sortie de signal	1 manière 4-20mA produite (impédance 0~1K, exactitude 0,1%) 1 sortie d'impulsion d'OCT. de manière (durée d'impulsion 6 | 1000ms) 1 sortie de relais de manière
Entrée de signal	3 l'entrée de la manière 4-20mA, réalisent pour chauffer la mesure en reliant la résistance du platine PT100.
Interface	RS485, appui MODBUS
Stockage de données	La carte d'écart-type stockent régulièrement les résultats préréglés (facultatifs)
Alimentation d'énergie	DC8~36V ou AC85~264V



Unité principale facultative de compteur de débit



Capteurs intégrés facultatifs

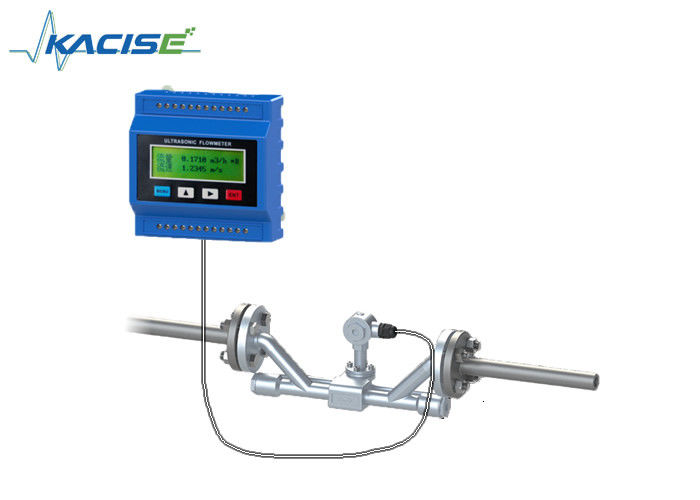

1. connexion de fil de π



Nominal Diamètre (DN)	Pression Niveau P	Longueur L	Connexion Fil	Fil Longueur	Norme de fil
DN15	2,5	320	G3/4	18	GB/T7307-2001
DN20	2,5	360	G1B	15
DN25	2,5	390	G1 1/4B	16
DN32	2,5	450	G1 1/4B	22,5

Nominal Diamètre (DN)	Pression Niveau P	Longueur L	Dimension de bride							Norme de fil
			Normal Taille D	Trou de boulon Centres D1	Trou de boulon X quantité ∮X n	Scellage Surface Diamètre D2	Épaisseur de bride		Dimension de boulons
							C	f
DN15	2,5	320	95	65	14X4	46	14	2	M12X50	GB/T9119-2000
DN20	2,5	360	105	75	14X4	56	16	2	M12X50
DN25	2,5	390	115	85	14X4	65	16	2	M12X60
DN32	2,5	450	140	100	18X4	76	18	2	M16X60

L'information de commande
