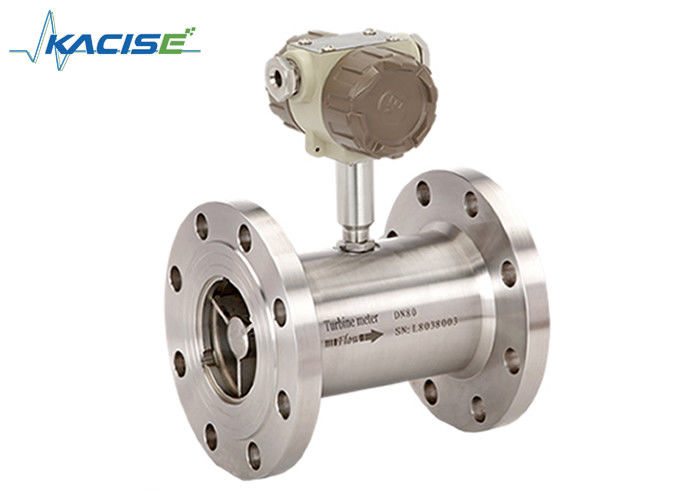

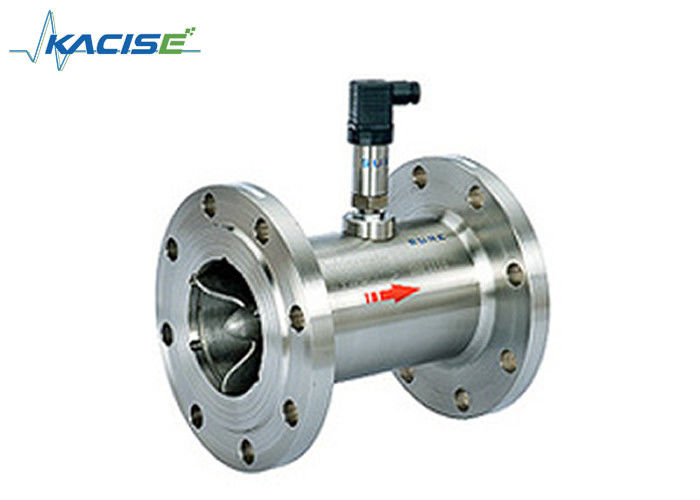

Installation anti-déflagrante de bride de C.C du compteur de débit de turbine de gazole 24V

le carburant /huile diesel à l'épreuve ex/huile végétale/palmier huile le débitmètre dissolvant de turbine d'acier inoxydable de la bride 24VDC





Description

Le débitmètre de turbine est un genre de débitmètre de vitesse avec la fonction de compensation de la température et de pression. Il appartient à un genre de débitmètre de vitesse. Son principe de travail est comme suit : la puissance du fluide débordant conduit la lame de turbine de turbines pour tourner, et sa vitesse de rotation est approximativement proportionnelle au taux de débit. Le débitmètre de turbine est très utilisé en pétrole, industrie chimique, courant électrique, réseau de tuyau de gaz, gaz urbain et d'autres champs, et est très utilisé dans le règlement commercial en raison de son exactitude de mesure élevée, bonne répétabilité et stabilité, éventail, réponse rapide pour couler des changements, capacité anti-parasitage forte, transmission facile de signal et d'autres caractéristiques.



Le débitmètre de turbine de KXTUF est un nouveau type d'instrument intelligent basé sur le développement des technologies d'un seul morceau de micro-ordinateur de la sonde de débit de turbine et intégration d'écran de visualisation, avec la fiabilité élevée, haute précision, anti-parasitage, protection contre la foudre, avantages de coût bas, il est très utilisé pour mesurer le débit du liquide fermé de canalisation, fait de matériel 1Cr18Ni9Ti, la résistance à la corrosion, aucune autres impuretés, peut réaliser le contrôle quantitatif, alarme excessive et d'autres fonctions, est un débitmètre idéal. Les objets de mesure sont pétrole, liquide organique, gaz de pétrole liquéfié, gaz naturel, gaz, fluide de basse température.



Caractéristiques

☆ de grande précision, généralement jusqu'à ±1%R, ±0.5%R, de grande précision jusqu'à 0.2%R
répétabilité de ☆Good, répétabilité à court terme jusqu'à 0,05% | 0,2%, dans le règlement commercial est le choix préféré du compteur de débit.
Sortie de ☆ de signal de fréquence d'impulsion, appropriée au totalisateur et à la connexion avec le PC ; aucun décalage zéro et interférence forte ne résistent
Le ☆ le signal qu'à haute fréquence (3~4KHz) peut être obtenu, la résolution de signal est fort.
Diamètre d'éventail de ☆, moyen et grand jusqu'au 1h20, petit 1h10 de calibre.
Structure compacte de ☆ et entretien commode



Caractéristiques



Paremeter		Valeur	Unité
Diamètre	Fil	4, 6, 10, 15, 20, 25, 32, 40	millimètre
	Bride (bride)	15, 20, 25, 32, 40, 50, 65, 80, 100, 125 150, 200	millimètre
Exactitude		±1, ±0.5, ±0.2 (adaptés aux besoins du client)	%R
Rapport de gamme		1h10, 1h15, 1h20
Matériel de capteur		304, 316 (L) acier inoxydable etc.
Fonctionnement environnement	Temp moyen.	-20~120	°C
	Temp ambiant	-10~55	°C
	Hygrométrie	5%~90%
	Pression atmosphérique	86~106	KPa
Sortie de signal		Capteur : signal de fréquence d'impulsion, bas level≤0.8V électrique, ≥8V de haut niveau Émetteur : à deux fils, signal actuel de C.C de 4-20 mA
Interface de COMM.		RS485
Alimentation d'énergie		Capteur : C.C de +12V, C.C de +24V (facultatif) Émetteur : C.C de +24V Type local d'indication : cellule intégrée du lithium 3V ou +24VDC externe
Fil de transmission de signal		STVPV3×0.3 (3 fil), 2×0.3 (fil 2)
Distance de transmission		Pas plus de 1000	m
Ligne interface		Type de base : Connecteur de Hausman ou fil de 3 noyaux ; Type anti-déflagrant : M20 × 1,5 (f)
catégorie à l'épreuve explosives		Type de base : preuve de non-explosion ; type anti-déflagrant : ExdIIBT6
Niveau de protection		IP65



























































L'information de commande



Modèle								Remarques
KTF
DN	4							4 millimètres
	6							6 millimètres
	10							10 millimètres
	15							15 millimètres
	20							20 millimètres
	25							25 millimètres
	32							32 millimètres
	40							40 millimètres
	50							50 millimètres
	65							65 millimètres
	80							80 millimètres
	100							100 millimètres
	125							125 millimètres
	150							150 millimètres
	200							200 millimètres
Type		N						Type de capteur : +12V ou 24V puissance, signal d'impulsion de système de fil de la sortie 3
								Type d'émetteur : la puissance de +24V, a produit 2 le fil 4-20 mA
		B						Type futé : cellule de lithium, indicateur local, sans sortie de signal
		C						Type futé : puissance de +24V, indicateur local, 2 sortie du fil 4-20mA/pulse
		C1						Type futé : puissance de +24V, indicateur local, communication RS485
								protocole
		C2						Type futé : puissance de +24V, indicateur local, protocole de CERF
Exactitude			05					0,5
			10					1,0
			02					0,2 (ordre spécial, long délai de livraison)
Gamme				W				Chaîne de mesure prolongée
				S				Chaîne de mesure standard
Matériel de corps					S			304 SOLIDES SOLUBLES
					L			316 (l) SOLIDES SOLUBLES
Anti-déflagrant						N		Non anti-déflagrant
						E		Anti-déflagrant, ExdIIBT6
Estimation de pression							N	Normale
							H (x)	Haute pression
