| Lieu d'origine: | La Chine |
| Nom de marque: | Kacise |
| Certification: | CE / ISO / Explosion-proof |
| Numéro de modèle: | KUHM2100 |
| Quantité de commande min: | 1 |
|---|---|
| Prix: | Negotiable |
| Détails d'emballage: | carton/boîte en bois |
| Délai de livraison: | 5~8 jours ouvrables |
| Conditions de paiement: | L/C, D/A, T/T, Western Union, MoneyGram |
| Capacité d'approvisionnement: | 5000 |
| DN (millimètre): | DN15~DN3000 | Pression: | 1.6Mpa |
|---|---|---|---|
| Connexion: | DN15~DN40 connexion fileté/de la bride DN50~DN300 | Communication: | RS-485/MBUS/Lora433MHZor 868MHZ/915MHz/GPRS |
| Exactitude: | Classe 2 | Protection: | IP67 / IP68 |
| Installation: | Le défaut est apport, pour que le besoin de retour d'écoulement indique en passant commande | Alimentation d'énergie: | Batterie au lithium de puissance élevée |
| Temp. capteur: | norme de 1.5m par paires PT1000 de la température Senso | ||
| Surligner: | mètre ultrasonique de Btu,mètre d'eau d'autobus de m |
||

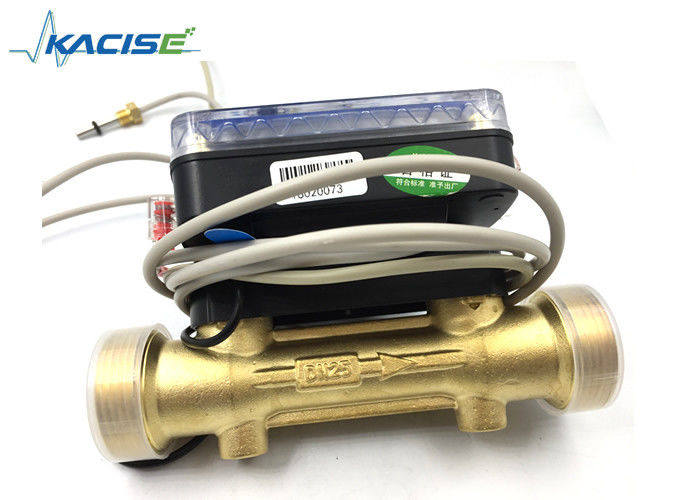

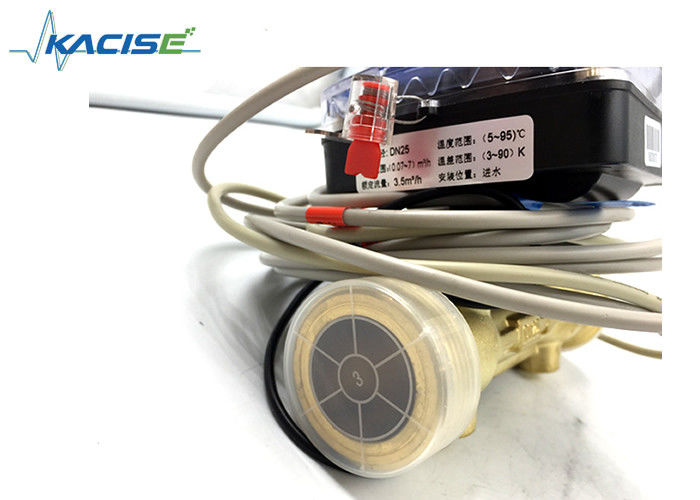

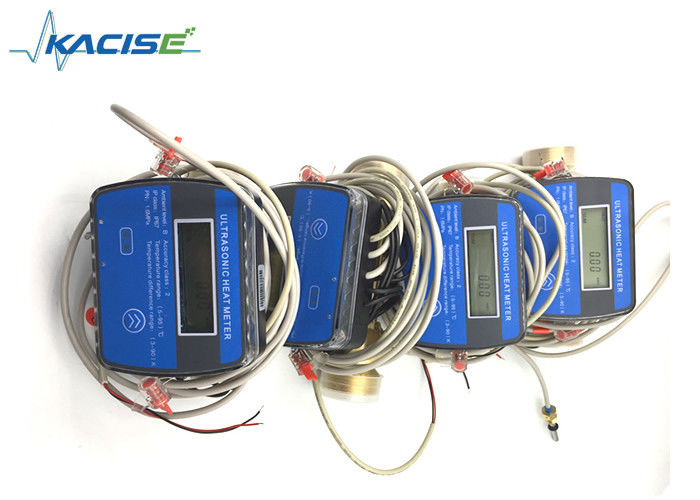

Mètre de chaleur ultrasonique de mètre ultrasonique de Btu pour la résidence/appartements/bâtiments
Caractéristiques
La chaleur de mesure de ☆.
Approvisionnement d'exposition de ☆/température eau de retour et température de différentiel.
Le ☆ montrent la mesure d'écoulement de pile et la mesure instantanée d'écoulement.
Affichage de temps de fonctionnement de ☆.
Mesure et affichage froids de ☆ (pour la chaleur/mètre de chaleur ultrasonique froid)
Description
Le débitmètre ultrasonique est un genre de débitmètre développé basé sur le principe que la vitesse de propagation de l'onde ultrasonique dans le milieu débordant est égale à la somme de vecteur de la vitesse moyenne du milieu mesuré et de la vitesse de l'onde sonore dans le milieu stationnaire. Il se compose principalement de transducteur et de transducteur.
Le mètre d'eau ultrasonique de série de KACISE KUHM2100 adopte la technologie non magnétique la plus avancée, qui a les avantages de la haute précision, de l'opération stable, de l'entretien facile, de la résistance à la corrosion forte, de la longue durée de vie, du bel aspect, de la sécurité et d'abordable.
Peut être très utilisé dans la mesure et le contrôle de processus industriel, au lieu du débitmètre mécanique pour améliorer l'exactitude et la fiabilité de la mesure, au lieu de toutes sortes de débitmètre de haute performance.
Il est très utilisé dans le système de la chaleur avec la gestion d'approvisionnement concentrée de la chaleur, gestion distincte de rassemblement des données de ménage.
Varie des modes de communication sont facultatifs selon le besoin de l'utilisateur.
Caractéristiques
| Diamètre nominal | DN15 | DN20 | DN25 | DN32 | DN40 |
| Dimension (longueur millimètres) | 110 | 130 | 160 | 180 | 200 |
| Écoulement maximum (m3 /h) | 3 | 5 | 7 | 12 | 20 |
| Écoulement de norme (m3 /h) | 1,5 | 2,5 | 3,5 | 6 | 10 |
| Écoulement minimum (m3 /h) | 0,03 | 0,05 | 0,07 | 0,12 | 0,2 |
| Lecture d'écoulement maximum | 999999,99 (m3) | ||||
| Lecture maximum de la chaleur | 99999999 (KILOWATT·h) | ||||
| Alimentation d'énergie | 3.6VDC | ||||
| La vie de batterie | >6 ans (batterie au lithium) | ||||
| Classe d'exactitude | Classe 2 | ||||
| Mode de communication | Interface infrarouge, M-BUS/RS485 | ||||
| Perte de presse | MPA du ≤ 0,025 (sous l'écoulement normal) | ||||
| Classe d'IP | IP 68 | ||||
| Température ambiante | (4--) °C 95 | ||||
| Gamme de différence de la température | (3--70) k | ||||
| Commencer la différence de la température | 0.01k | ||||
| Capteur de température | Pinte 1000 | ||||
| Température ambiante | +5°C -- +55°C | ||||
| Niveau ambiant | Niveau A | ||||
| Installation | Installation verticale horizontale | ||||
| Moniteur | 8 chiffres | ||||
| Longueur de capteur de température | 1.5m | ||||
| Travail actuel | 45uA | ||||
| Stockage de données | Données historiques de magasin jusqu'au bout 24 mois | ||||
Installation et attentions
Le mètre de chaleur peut être installé dans le tuyau de tuyau d'apport ou d'écoulement de retour (le défaut d'usine installé dans le tuyau d'apport, si le besoin d'installer sur le tuyau de retour, doit être clairement indication avant l'usine pendant la production). Quand l'installation, devrait payer l'attention au sens d'écoulement du milieu est aussi identique que la flèche sur le corps de tuyau de mètre de chaleur.
Note spéciale : aucune matière le mètre de chaleur installé sur le tuyau d'apport ou le tuyau d'écoulement de retour, le capteur de température ne devrait être correctement reliée (label rouge pour le tuyau d'apport, label bleu pour le tuyau de retour)
Problème commun d'instrument
Le mètre ne peut pas fonctionner normalement
◇Le système de chauffage fonctionne ou pas ;
◇Le robinet d'arrêt sphérique est ouvert entièrement ou pas ;
◇le tuyau est bloqué ou pas ;
◇le joint d'avance est complet ou pas ;
◇La batterie est bonne ou pas ;
◇le mètre de chaleur ne compte pas
①, le mètre de chaleur a renversé l'installation
②, les câbles de transducteur sont cassés
③, le filtre doit être bloqué sur le tuyau d'approvisionnement de la chaleur de dans la salle résidente
◇Comment déterminer le filtre si bloc ?
Temp d'apport. est le temp normal et de retour d'écoulement. est si bas, le temp. la différence de l'écoulement d'apport et de retour est davantage que 10°, le débit est si bas (m3 /h), ou maintenant débit, habituellement le filtre est blocage, ou l'utilisateur n'emploie pas.
Solution : Fermez la valve (apport et soupape d'admission de retour), enlevez le filtre, pour observer si le filtre est filtre et intérieur noirs et propres de lui, installer alors le filtre, valves de tuyau ouvert, attendez 3 minutes pour vérifier si le débit et le temp. est normal.
◇Données de mètre de chaleur anormales ou sauter
①, La position d'installation n'est pas correcte, en bas du niveau d'eau
②, L'avant et les tuyaux droits arrières sont trop courts, courbure est diamètre trop grand et avant de tuyau est
changement plus grand.
◇Le mètre de chaleur a la quantité d'écoulement, aucune chaleur, ou la chaleur est très grande
①, Sans chaleur est habituellement l'installation renversée de l'apport et du temp d'écoulement de retour. capteurs
②, La chaleur est très grande, parce que le temp. temp de mesure de capteur. inexactement, temp. la différence est très grande.
◇Temp anormal de mètre de chaleur., ou le temp. est 0
①, le temp. le câble de capteur est cassé
②, Temp. l'enveloppe d'acier inoxydable de capteur est cassée.
Spécification technique
| Diamètre | Min Flow | Quantité d'écoulement | Max Flow | Longueur |
| qmin (³ de m /h) | qp (³ de m /h) | qmax (³ de m /h) | millimètre | |
| DN15 | 0,03 | 1,5 | 3 | 110 |
| DN20 | 0,05 | 2,5 | 5 | 130 |
| DN25 | 0,07 | 3,5 | 7 | 160 |
| DN32 | 0,12 | 6 | 12 | 180 |
| DN40 | 0,2 | 10 | 20 | 200 |
| Exactitude de mesure | CJ128-2007Class |
|||
| Connexion | DN15~DN40 a fileté la connexion de la bride connection/DN50~DN300 | |||
| Perte de pression | ≤0.02MPa | |||
| Pression d'utilisation maximum (MWP) | 1.6MPa | |||
| Coulent la chaîne de mesure | 1:100 | |||
| Capteur de température | norme de 1.5m par paires de capteur de température PT1000 (la longueur de câble pourrait être changée) | |||
| Stockage de données | Stock continu de 18 mois de record | |||
| Protection de puissance- | Après puissance-, le mètre a pu sauver tout le disque avant de débit et du temps correspondant, après puissance de retour, lui fonction de mesure de récupération automatiquement, et assurer la suite de temps | |||
| Transmission à distance | MBUS/RS-485 | |||
| Alimentation d'énergie | Batterie au lithium de puissance élevée | |||
| Classe de protection | IP67 (le besoin IP68 modifié) | |||
| Classe environnementale | Classe B | |||
| Température ambiante | ℃ (de 5~95) | |||
| Différence de la température | (3~90) K | |||
| Manière d'installation | Écoulement d'apport ou de retour (le défaut est l'apport, pour que le besoin de retour d'écoulement indique en passant commande) | |||
| Position d'installation | Horizontal/verticale | |||
| Permanence | Années du service cycle≥6 | |||
| Affichage | affichage à 8 bits d'affichage à cristaux liquides | |||
| Perturbation antimagnétique | Quand l'intensité de l'interférence de champ magnétique n'est pas plus de 100 ka/m, ne devrait pas affecter la mesure de mètre d'eau et les caractéristiques à distance de transmission | |||
