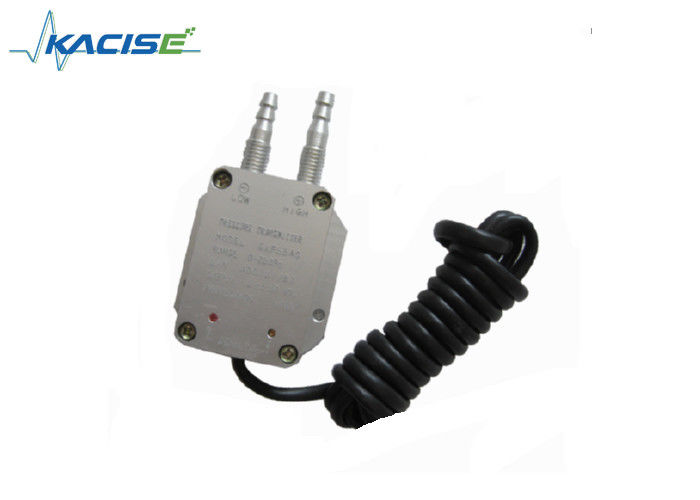

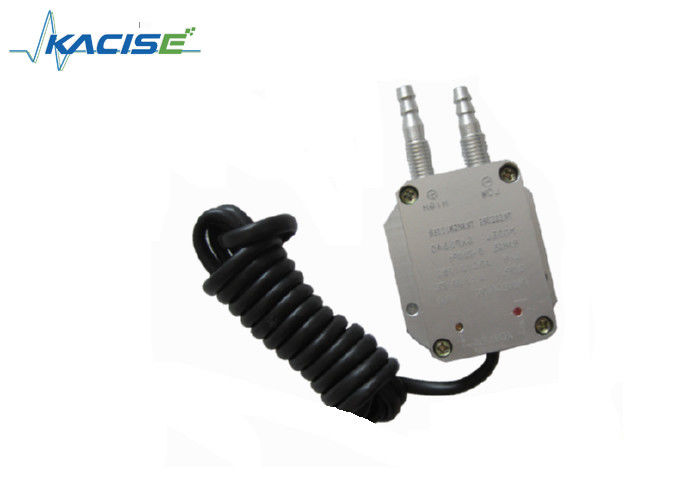

GXPS540 Hautement sensible et précis Mini contour pression du vent et pression différentielle
Introduction au projet

Le transmetteur de pression différentielle de pression de vent GXPS540 adopte un diaphragme de haute précision et de haute stabilité et est assemblé par des techniques d'isolation de contrainte.Par une compensation de température et une amplification du signal de très haute précision, transférer la pression micro différentielle, la pression de l'air, le débit et d'autres paramètres à une sortie de signal fiable de 4 à 20 mA ou de 1 à 5 V.

CaractéristiqueJe suis désolée.

• Sensitivité élevée
• Haute précision et grande stabilité
• Mini contour, facile à installer

Interface électronique et définition des signaux


Paramètre

Dimension

Il y a 2 vis réglables de type fente sur le GXPS540.

Z est pour zéro réglage.

S signifie réglage de la gamme complète (si la gamme n'est pas modifiée, aucun réglage n'est nécessaire).

Remarque: si la plage est inférieure à 1 KPa, le placement peut affecter le point zéro.

Application du projet

• Chaudière
• Précipitant de poussière
• Pression dans les conduits d'air
• Pression différentielle et pression négative

Informations relatives à la commande

GX--Précision de sortie de la plage de puissance de la structure du câble de longueur du paquet

• Portée: 0~±5 kPa......10000 kPa = limite supérieure de la plage
• ProduitsPour les appareils électroniques, la fréquence d'alimentation doit être supérieure ou égale à 5 V.
• Précision:0.25 = ± 0,25% F.S., 0,5 = ± 0,5% F.S.,
• Le pouvoir: 24 VDC, 11 à 30 VDC
• Port de pression: GF=G1/4 fils féminins, G=G1/4, NF=NPT1/4 fils féminins, N=NPT1/4
• Connexion électrique:C = câble, CW = sortie d'unité étanche
• Longueur du câble: XXm=XX mètre 1-150m
• Pression statique:3, 5, 10 fois la pression nominale, 20 MPa (note: pression dans les conduites)

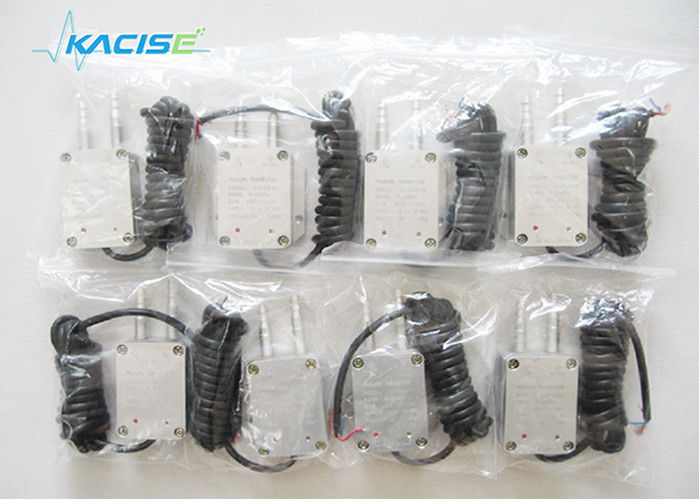

• Le paquet: Bb, mousse
