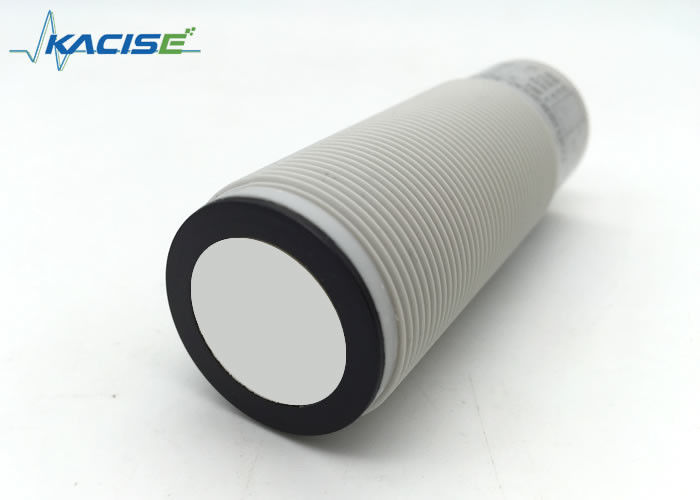

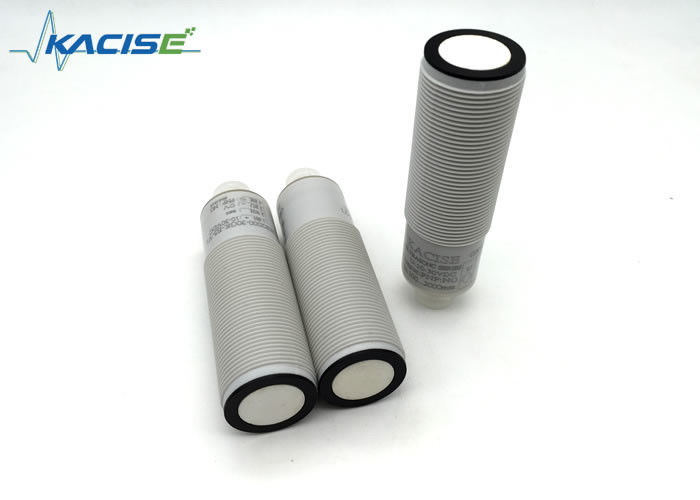

Sortie analogique petit diamètre M18 portée du capteur à ultrasons 300 mm
Introduction au projet
Le compteur de niveau ultrasonique est une sorte de capteur utilisant des caractéristiques de réflexion ultrasonique, les ultrasons ont beaucoup d'avantages,la technologie à ultrasons n'a pas besoin de protection par rapport à la technologie de localisation radioactive, par rapport à la télédétection laser, il présente les avantages de la simplicité et de l'économie,Les capteurs à ultrasons n'ont généralement pas besoin de pièces mobiles et le capteur à ultrasons est un capteur sans contact donc dans l'installation et la maintenance est très pratique, peut être largement utilisé dans le pétrole, l'exploitation minière, le grenier agricole, l'usine chimique, l'usine de traitement des eaux usées, la surveillance de l'environnement, l'industrie alimentaire et de nombreuses autres industries.
KUS300-M18 est un compteur de niveau ultrasonique avec une haute précision et une petite zone aveugle.Il prend en charge la communication RS485 et présente les avantages d'un temps de correspondance court, une petite zone aveugle, sans contact et des exigences environnementales faibles.
Applications
Mesure du niveau
Ingénierie mécanique
Industrie alimentaire
Travaux du bois et meubles
Le secteur agricole
Construction
Fabrication de papier
Manipulation des matériaux
Caractéristiques
Sans contact
Apte à être enseigné
Ventilateur de mesure réglable
Petite surface inutilisable
Les dimensions
Paramètres
Caractéristiques générales
| Portée de détection |
50 à 300 mm |
| Plaque de cible standard |
100 mm x 100 mm |
| Fréquence du transducteur |
environ 380 kHz |
| Délai de réponse |
environ 50 ms |
Indicateurs/mécanismes de fonctionnement
| LED bleu |
Le courant allumé |
| LED jaune |
solide: objet dans la plage d'évaluation |
| clignotant: fonction de programme, objet détecté |
| LED rouge |
solide: erreur |
| clignotant: fonction de programme, aucun objet détecté |
Spécifications électriques
| Voltage de fonctionnement UB. Pour |
10... 30 V de courant continu, ondulation 10 % SS |
| Courant d'alimentation en mode non-charge I0 |
≤ 45 mA |
Produits
| Type de sortie |
1 sortie analogique 0-10V ou 4...20mA. |
| Résolution |
0.11 mm à la portée maximale de détection |
| Déviation de la courbe caractéristique |
± 1 % de la valeur à pleine échelle |
| Précision de répétition |
± 0,1% de la valeur à pleine échelle |
| Impédance de charge |
> 1kOhm |
| Influence de la température |
± 1,5% de la valeur à pleine échelle |
Conditions de l'environnement
| Température ambiante |
-25 à 70 °C |
| Température de stockage |
-40 à 85 °C |
Caractéristiques mécaniques
| Type de connexion |
Connecteur de l' appareil M12 x 1, 4 broches |
| Grade de protection |
Pour les appareils de surveillance de l'environnement |
| Matériel |
Casement: en plastique ou en métal, sélectionnable |
Displays à LED
| Affichage en fonction du mode de fonctionnement |
LED rouge |
LED jaune |
|
Limite d'évaluation de la méthode TEACH-IN
Objet détecté
Aucun objet détecté
Objet incertain (TEACH-IN n'est pas valide)
|
éteint
éclairs
sur
|
éclairs
éteint
éteint
|
| Mode normal (plage d'évaluation) |
éteint |
sur |
| Faute |
sur |
état antérieur |
Conditions d'installation
Si le capteur est installé à une température ambiante inférieure à 0°C, il devrait bien fonctionner sur les mesures de protection.il doit être fixé au milieu du fil de boîtier.
