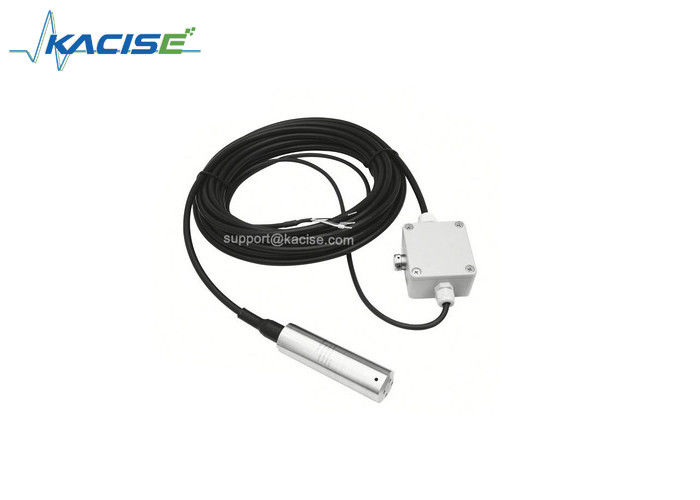

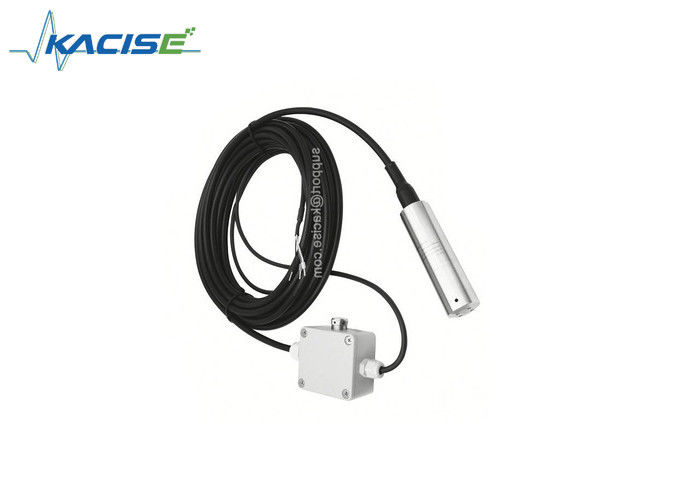

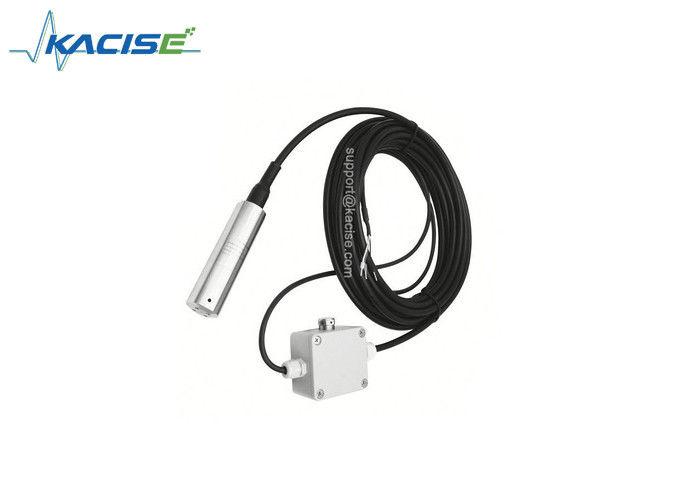

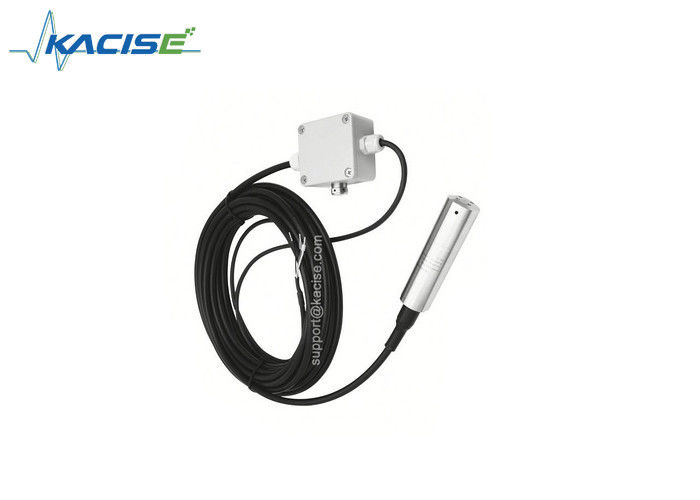

GXPS420 Émetteur géothermique de niveau d'eau résistant à haute température
Application du projet
- Mesure géothermique
- Collecte de l'eau géothermique
- Surveillance de l'eau de refroidissement des centrales thermiques
- Chaudières thermiques
- Les installations de surveillance hydrologique
- Chaudière de chauffage
- Ensemble générateur
- Énergie hydroélectrique
Caractéristique
- La précision est de ±0,25%, ±0,5% F.S.
- Noyau rempli d'huile de silicium diffusé
- Installation sous-marine et à fil à vis
- La température maximale est de 120°C.
- Sortie du système non polarisée et à 2 fils
- Mode intrinsèquement sûr, résistant aux explosions, CE
- Contre les interférences électromagnétiques graves
Introduction au projet
L'émetteur de pression de la série GXPS420 est très fiable, stable et précis.
émetteur de niveau de liquide à haute température, principalement utilisé pour la mesure de la température élevée
Ce produit utilise une structure en acier inoxydable 1Cr18Ni9Ti,
Une marque de diffusion de carrosserie à pression remplie d' huile, dédiée au zoom et au V / I.
Le circuit de conversion de l'émetteur, et peut faciliter l'étalonnage de son échelle zéro et pleine.
Selon l'utilisation différente du site, configurer l'usure, résistant à l'huile, aux acides et aux alcalis, haute résistance spéciale
Le câble de circulation du système à deux fils conduit à une sortie de tension non-polaire, à trois fils pour
AC et DC. La preuve de sécurité, l'isolation, la certification à l'épreuve des explosions et la certification CE.
Interface électronique et définition des signaux
| Connexion électrique |
|
Signal de sortie |
| Les câbles |
Système de câbles 2 |
Système de câbles 3 |
Deux fils
|
4 à 20 mA |
| Le rouge |
Le pouvoir |
Le pouvoir |
4 à 20 mA,
0 à 20 mA
|
| Bleu/vert |
|
production |
| Noir |
Produits |
Terrain de puissance |
Trois fils |
0/1 à 5 V,
0 à 10 V (c.c.)
|
| Jaune |
Le bouclier |
Le bouclier |
| Le type |
| Une |
Instrument de réception situé plus près |
| B. Pour |
Situation plus éloignée de l'instrument destinataire |
| C |
Convient pour les conditions d'installation des têtes de puits
|
Paramètre
| Des spécifications. |
Valeur |
| Plage de pression |
0 à 1.... 500 mH2O; 9,8 KPa... 4900 KPa
0.09 bar... 49 bar; 0,09 atm... 48 atm
1.4psi... 711psi; 2,8 pouces de Hg... 1400 pouces de Hg
|
| Pression de surcharge |
1.5 fois la pression nominale |
| Confinement secondaire |
3 fois la pression nominale |
| Précision |
0.25% F.S, 0.5% F.S ((portefeuille MARS pour une grande précision) |
| Stabilité |
Valeur typique de 0,15% F.S., valeur maximale: 0,25% F.S. |
| Température de fonctionnement |
-20°C à 100°C (-20°C à 120°C sont disponibles) |
| Plage de température compensée |
-10°C à 70°C |
| Compatibilité moyenne |
Tous les médiums caustiques compatibles avec 1Cr18Ni9Ti et 316L |
| Propriétés électriques |
2 fils |
3 fils |
| Signal de sortie |
4 à 20 mA |
0/1 à 5 V |
0 à 10 V |
| Fournisseur d'électricité |
10 à 30 Vdc |
8 à 24 Vdc/ac |
11 à 30 Vdc/ac |
| Résistance à la charge |
(U-10)/0.02 (Ω) |
>100 kΩ |
| Isolement minimum entre les cas et les terminaisons |
>100M Ω@50V |
| Immunité contre les surtensions |
500 V@60 secondes |
| Panneau d'affichage |
5Lesécurisation de qualité IP68 |
| Port de pression |
T=submersible F= style partagé |
| Temps de réponse |
10 secondes |
| Choc et vibrations |
10g/5~2000Hz, axes X/Y/Z 20g sin 11ms |
| Certificat |
Mode intrinsèquement sûr, isolation résistante à l'explosion, CE |
| EMI/EMC |
Le système d'échantillonnage doit être conforme à la norme EN 9001:2003 ou à la norme EN 9001:2003 |
| protection contre la foudre |
conduction d'air sous pression 8000V, boîtier, conduction du câble sous pression 4000V |
Informations relatives à la commande
GX-Type-Gamme-sortie-précision-puissance-structure-longueur du câble-ensemble
- Le type: PS420A = type universel, PS420B = câblage extérieur divisé, PS420C = connexion à la tête de puits divisée, PS420E = type intrinsèquement sûr, PS420D = isolation résistante aux explosions,
- Portée: 1m...500m= la limite supérieure de la portée
- ProduitsPour les appareils électroniques, la fréquence d'alimentation doit être supérieure ou égale à la fréquence d'alimentation de l'appareil.
- Précision:0.25 = ± 0,25% F.S., 0,5 = ± 0,5% F.S.,
- Le pouvoir: 24 VDC, 11 à 30 VDC
- La structure:T = type submersible, F = partagé, Ht = personnalisé
- Longueur du câble: XXm=XX mètre 1-150m
- Le paquet:Bb, mousse
par exemple:Pour les appareils de traitement de l'air, le débit de l'air doit être supérieur ou égal à:
PS420 avec type universel, alimentation de 0 à 2,5 mH2O, 24 Vdc, sortie 4 à 20 mA, type submersible, câble de 5 m, mousse.
