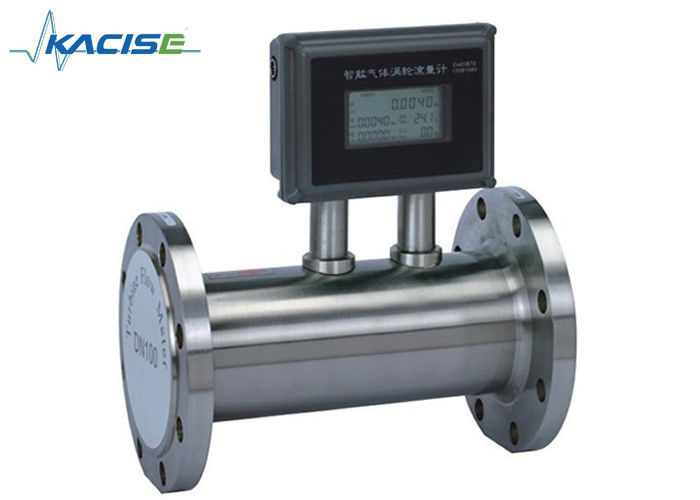

Compteur de débit de gaz naturel de LPG, compteur de débit compact de haute précision de turbine

mètre diesel d'écoulement de combustible

compteur de débit anti-déflagrant

Lieu d'origine:

La Chine

Nom de marque:

Kacise

Certification:

CE / ISO / Explosion-proof

Numéro de modèle:

KTF

Nous contacter

Demandez un devis

Compteur de débit de gaz naturel de LPG, compteur de débit compact de haute précision de turbine

Détails du produit

Moyenne:

GAS naturel, GPL, gaz intermédiaire et à basse vitesse sans impuretés

Pression:

1.6MPa ; 2.5MPa ; 4.0MPa

Installation:

Type de bride, norme ANSI, JIS DIN

La communication:

RS-485 /MODBUS

Précision:

1,0%

Produits:

alarme d'impulsion de 4~20mA RS485

Matériel:

SS304 or316L

Énergie:

Batterie au lithium de 12-24VDC /3.6V

DN (millimètre):

25, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300

Mettre en évidence:

mètre diesel d'écoulement de combustible

compteur de débit anti-déflagrant

Conditions de paiement et d'expédition

Quantité de commande min

Prix

négociable

Détails d'emballage

carton/boîte en bois

Délai de livraison

5~8 jours ouvrables

Conditions de paiement

L/C, D/A, T/T, Western Union, MoneyGram

Capacité d'approvisionnement

5000

Produits connexes

Anti-interférence KTF Mètre de débit de turbine intelligent utilisé pour mesurer les huiles et divers liquides

Obtenez le meilleur prix

Pour les appareils à sous-vêtements

Obtenez le meilleur prix

Métre de débit de turbine durable de DN4 à DN500 pour les températures ambiantes élevées

Obtenez le meilleur prix

Débitmètre à turbine pour mesurer le débit de liquides propres

Obtenez le meilleur prix

Nous contacter

86--17719566736

Contactez-nous maintenant

Description du produit

Débitmètre de GPL de haute précision Débitmètre de gaz naturel Débitmètre de gaz de cuisine Débitmètre à double alimentation Turbine Débitmètre

Définition

Le fonctionnement du compteur à turbine à gaz de la série KTFG est basé sur la mesure de la vitesse du gaz.Les lames de redressement préparent le profil du débit de gaz en retirantLes forces dynamiques du fluide qui circule provoquent la rotation du rotor.
La roue de la turbine est montée sur l'arbre principal, avec des roulements à billes spéciaux de haute précision et de faible friction.Le gaz conditionné et accéléré entraîne la roue de la turbine avec une vitesse angulaire proportionnelle à la vitesse du gaz.
Le débitmètre à turbine à gaz de la série KTFG est largement utilisé pour la mesure du gaz naturel, du gaz de charbon, du gaz liquéfié et du gaz d'hydrocarbures légers, etc.

Caractéristiques

☆ Instrument dédié à la mesure des gaz
☆ Instrument dédié au système de recyclage du pétrole et du gaz
☆ Haute précision: ±1,5%, ±1,0% ou ±0,75%
☆ Une bonne répétitivité
☆ température d'essai, pression et débit du gaz mesuré; suivi et compensation automatiques du débit; indication du volume total du gaz en état standard; requête en temps réel de température, pression,heure et date, etc.
☆ Capteur de pression et de température intégré, performances de sécurité élevées, structure compacte et belle vue
☆ Faible consommation d'énergie, durée de vie de plus de 3 ans pour une cellule au lithium de 3 V 10 AH
☆ Facteur d'instrumentation, valeur du débit total maintenue pendant 10 ans après coupure

Spécifications

Ples paramètres	Dl'écriture
DN (mm) et connexion	25, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300 connexion par bride 25, connexion à 40 fils
Précision	±1,5%, ±1,0% ou ±0,75% (besoin de commande spéciale)
Proportion de portée	1:10; 1:20; 1:30
Matériau de l'instrument	Corps: SS304; Propulseur: ABS anticorrosif ou alliage d'aluminium de haute qualité; Indicateur: aluminium moulé
Température moyenne (°C)	-30 °C ~ +80 °C / -86 °F ~ +176 °F
Conditions environnementales	Température: -20°C ~ +60°C / -68°F ~ +140°F Humidité relative: 5% ~ 90%, Pression atmosphérique: 86 à 106 KPa
Signal de sortie	Sensor: signal de fréquence d'impulsion, faible niveau inférieur à 0,8 V, haut niveau supérieur à 8 V Émetteur: deux fils 4-20mA signal de courant continu
Énergie	Sensor: +12V DC, +24V DC (facultatif) Émetteur: +24V DC Type d'indication locale: pile au lithium 3V intégrée
Ligne de transmission du signal	STVPV3×0,3 (3 fils), 2×0,3 (2 fils)
Distance de transmission	Pas plus de 1000 m
Interface de ligne de signal	M20 × 1,5 F
Grade résistant aux explosions	ExdIIBT6
Niveau de protection	Pour la protection contre la corrosion

Informations relatives à la commande

Le modèle doit être sélectionné en fonction de la pression nominale, de la pression maximale moyenne, de la température moyenne, des composants moyens, de la plage de débit et de la sortie du signal.

La plage de débit de travail doit être de (20 à 80%) Qmax.

Sortie de signal standard: sortie de signal d'impulsion (ws) 3 fils, sortie de signal de débit standard (carte IC) ou RS485

sortie de communication; veuillez préciser lors de la commande.

Mdele							Rémergents
Résultats des tests
Le type	N						Type de capteur: +12V ou 24V, sortie signal d'impulsion de 3 fils
	Une						Type d'émetteur: +24V, sortie 2 fils 4-20 mA
	B. Pour						Type intelligent: pile au lithium, indication locale sans sortie
	C						Type intelligent: +24V, indication locale, sortie deux fils 4-20mA
	S						Type intelligent: compensation T & P intégrée, indication locale avec signal à distance
DN		25					DN 25 mm
		40					DN 40 mm
		50					DN 50 mm
		65					DN 65 mm
		80					DN 80 mm
		100					DN 100 mm
		125					DN 125 mm
		150					DN 150 mm
		200					DN 200 mm
		250					DN 250 mm
		300					DN 300 mm
Portée			Le détail				Plage d'extension, voir tableau 2
Portée			S (x)				Plage standard, voir tableau 2
Matériau du corps				S			Acier inoxydable
				L			Alliage d'aluminium
				T			Personnalisé
Matériau de l'impulseur					S		ABS anti-corrosif
					L		Alliage d'aluminium
					T		Personnalisé
Moyenne						N	Aucune structure spéciale
						Une	Dédié à l'oxygène
						B. Pour	Dedicés à l'air comprimé

Fabrication et stockage
