| Lieu d'origine: | La Chine |
| Nom de marque: | Kacise |
| Certification: | CE / ISO / Explosion-proof |
| Numéro de modèle: | KTF |
| Quantité de commande min: | 1 |
|---|---|
| Prix: | Negotiable |
| Détails d'emballage: | carton/boîte en bois |
| Délai de livraison: | 5~8 jours ouvrables |
| Conditions de paiement: | L/C, D/A, T/T, Western Union, MoneyGram |
| Capacité d'approvisionnement: | 5000 |
| Milieu: | Gaz de gaz de GAZ naturel, de LPG, intermédiaire et à vitesse réduite sans impureté | Pression: | 1.6MPa ; 2.5MPa ; 4.0MPa |
|---|---|---|---|
| Installation: | Type de bride, norme ANSI, JIS DIN | Communication: | RS-485 /MODBUS |
| Précision: | 1,0% | de sortie: | alarme d'impulsion de 4~20mA RS485 |
| Matériau: | SS304 or316L | Alimentation: | batterie au lithium de 12-24VDC /3.6V |
| DN (millimètre): | 25, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300 | ||
| Surligner: | mètre d'écoulement d'eau de turbine,compteur de débit anti-déflagrant |
||

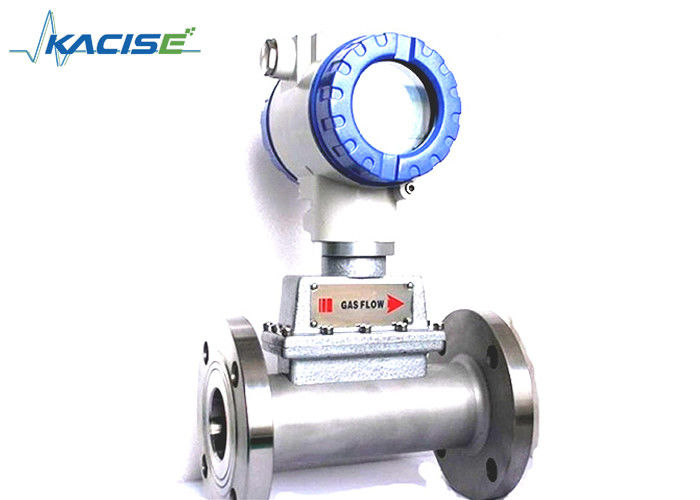

Débimètre à gaz naturel de débitmètre de LPG de haute précision faisant cuire compteur de débit de turbine d'alimentation d'énergie de débimètre à gaz le double
Description
Le fonctionnement du mètre de turbine à gaz de série de KTFG est basé sur la mesure de la vitesse du gaz. Le gaz débordant est accéléré et conditionné par les mètres redressant la section. Les palettes de redressage préparent le profil d'écoulement de gaz par l'élimination. remous, turbulence et asymétrie peu désirés avant les écoulements de gaz à la roue de turbine. Les forces dynamiques de la cause liquide débordante le rotor à tourner.
La roue de turbine est montée sur l'axe principal, avec la haute précision spéciale, de bas roulements à billes de frottement. La roue de turbine a les lames hélicoïdales qui ont un angle connu relativement à l'écoulement de gaz. Les commandes de gaz conditionnées et accélérées la roue de turbine avec une vitesse angulaire qui est proportionnelle avec la vitesse de gaz.
Le compteur de débit de turbine à gaz de série de KTFG est très utilisé pour la mesure du gaz naturel, le gaz de charbon, le gaz liquéfié et le gaz d'hydrocarbure de lumière, etc.
Caractéristiques
Instrument consacré de ☆ pour la mesure de gaz
L'instrument consacré par ☆ pour le pétrole et le gaz réutilisent le système
☆ de grande précision : ±1.5%, ±1.0% ou ±0.75%
Bonne répétition de ☆
La température, pression et écoulement d'essai de ☆ du gaz mesuré ; suivi automatique et compensation d'écoulement ; indication de volume de total de gaz sous le statut standard ; question en temps réel de la température, de pression, de date et heure, etc.
Capteur intégré de pression et de température de ☆, représentation élevée de sécurité, structure compacte et belles perspectives
Consommation de puissance faible de ☆, plus de 3 ans de durée de vie pour une cellule de lithium de 3V 10AH
Facteur d'instrument de ☆, valeur totale d'écoulement gardée pendant 10 années après mise hors tension
Caractéristiques
|
Paramètres |
Description |
|
|
DN (millimètre) et connexion |
25, 40, 50, 65, 80, 100, 125, 150, 200, 250, connexion 25 de 300 brides, connexion de 40 fils |
|
| Exactitude | ±1.5%, ±1.0% ou ±0.75% (ordre spécial du besoin) | |
| Rapport de gamme | 1h10 ; 1h20 ; 1h30 | |
|
Matériel d'instrument |
Corps : SS304 ; Roue à aubes : ABS anticorrosif ou alliage d'aluminium de haute qualité ; Indicateur : fonte d'aluminium |
|
| La température moyenne (℃) | -30 ℃ | +80 ℃/-86°F | +176°F | |
|
Conditions ambiantes |
La température : - 20℃~ +60℃/-68°F | hygrométrie de +140°F : 5% | 90%, Pression atmosphérique : 86 | 106 KPa |
|
|
Le signal de sortie |
Capteur : signal de fréquence d'impulsion, de bas niveau moins que 0.8V, haut niveau plus que 8V Émetteur : signal à deux fils de courant de C.C 4-20mA |
|
|
Alimentation d'énergie |
Capteur : C.C de +12V, émetteur (facultatif) de C.C de +24V : C.C de +24V Type local d'indication : cellule intégrée du lithium 3V |
|
| Ligne de transmission de signal | STVPV3×0.3 (3 fil), 2×0.3 (fil 2) | |
| Distance de transmission | Pas plus de 1000 m | |
| Ligne interface | M20×1.5 (F) | |
| catégorie à l'épreuve explosives | ExdIIBT6 | |
| Niveau de protection | IP65 | |
L'information de commande
Le modèle devrait être choisi selon la pression nominale, la pression maximum moyenne, la température moyenne, les composants moyens, la gamme d'écoulement et la sortie de signal.
La gamme d'écoulement de fonctionnement devrait être (20% à 80%) Qmax.
Signal standard produit : le signal d'impulsion (WS) a produit le fil 3, le signal standard d'écoulement (carte d'IC) produit ou le RS485
sortie de communication ; spécifiez svp en passant commande.
| Modèle | Remarques | ||||||
| KTFG | |||||||
|
Type |
N | Type de capteur : +12V ou 24V, a produit le signal d'impulsion de 3 fils | |||||
| A | Type d'émetteur : +24V, a produit 2 le fil 4-20 mA | ||||||
| B | Type futé : cellule de lithium, indication locale sans sortie | ||||||
| C | Type futé : +24V, indication locale, sortie 4-20mA à deux fils | ||||||
|
S |
Type futé : Compensation de T et de P intégrée, indication locale avec le signal à distance | ||||||
|
DN |
25 | DN 25 millimètres | |||||
| 40 | DN 40 millimètres | ||||||
| 50 | DN 50 millimètres | ||||||
| 65 | DN 65 millimètres | ||||||
| 80 | DN 80 millimètres | ||||||
| 100 | DN 100 millimètres | ||||||
| 125 | DN 125 millimètres | ||||||
| 150 | DN 150 millimètres | ||||||
| 200 | DN 200 millimètres | ||||||
| 250 | DN 250 millimètres | ||||||
| 300 | DN 300 millimètres | ||||||
|
Gamme |
W (x) | La chaîne d'extension, voient le tableau 2 | |||||
| S (x) | La gamme standard, voient le tableau 2 | ||||||
|
Matériel de corps |
S | Acier inoxydable | |||||
| L | Alliage d'aluminium | ||||||
| T | Adapté aux besoins du client | ||||||
|
Matériel de roue à aubes |
S | ABS anticorrosif | |||||
| L | Alliage d'aluminium | ||||||
| T | Adapté aux besoins du client | ||||||
|
Milieu |
N | Aucune structure spéciale | |||||
| A | Consacré pour l'oxygène | ||||||
| B | Consacré pour l'air comprimé | ||||||
Fabrication et actions
Empaquetage
Application
