1.System récapitulent



« Le système de mesure liquide de taille et de température dans ZIGBEE communiquent le mode », qui incluent « l'équipement terminal de mesure de taille liquide dans ZIGBEE communiquent le mode », « logiciel de gestion de serveur », « coordonnateur de communications de GX-iCN-01A » et « ligne de configuration ». Elle est employée pour chronométrer la valeur liquide de taille de mesure, valeur de la température et montre à ceux-ci la valeur dans « le logiciel de gestion de serveur ».



Avis 1 : « Le système de mesure liquide de taille dans ZIGBEE « le système » communiquent mode » pour faire court en tant que description qui suit.

Avis 2 : « L'équipement terminal de mesure de taille liquide dans ZIGBEE « le terminal » communiquent mode » pour faire court en tant que description qui suit.

Avis 3 : Le logiciel » « de logiciel » de gestion « de serveur pour faire court en tant que description qui suit.

Avis 4 : La « ligne de configuration » pour faire court « ligne » en tant que description qui suit.



Le « terminal » est utilisé pour chronométrer la valeur liquide de taille de mesure et la valeur de la température, et transmet ces derniers valeur de mesure au « logiciel » dans ZIGBEE communiquent le mode, l'utilisateur peut employer le « logiciel » pour voir la valeur liquide de taille et pour contrôler ces le « terminal ». L'utilisateur peut placer la densité du liquide sur le logiciel de gestion de serveur, selon l'ensemble de valeur de densité par l'utilisation, les données peuvent être automatiquement converties en pression liquide et la valeur de niveau liquide est montrée.



Le coordonnateur de communications de GX-iCN-01A est relié à l'interface de communication RS232 périodique de l'ordinateur serveur, à l'adaptateur de la puissance 12VDC pour recevoir la température sans fil de ZIGBEE et le terminal de mesure de pression transmis surveillant l'information.



Le logiciel « LLMServer » de gestion de serveur est développé par notre société, le logiciel de gestion de contrôle terminal de ZIGBEE, qui les caractéristiques sont complètes, ZIGBEE le terminal que peut exécuter le contrôle de base et la gestion.



Le câble de configuration pour relier l'interface de communication RS232 périodique du PC et du terminal de mesure sans fil de la température et de pression de ZIGBEE, seulement sur des mesures sans fil de la température et de pression de ZIGBEE en utilisant la configuration basse terminale avant emploi.



2." » dessin terminal de structure

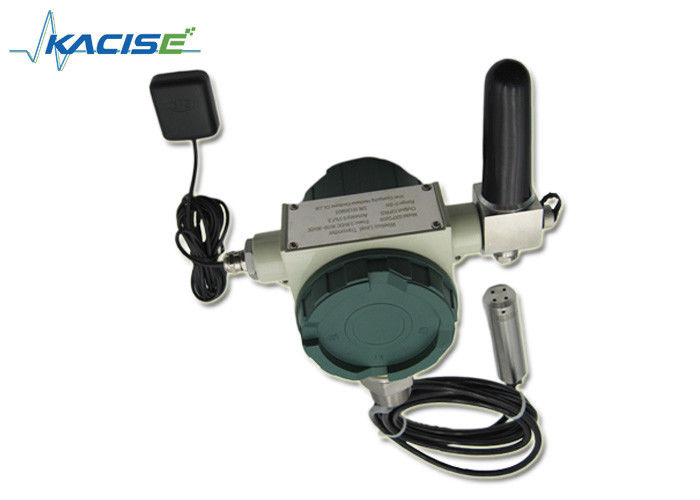

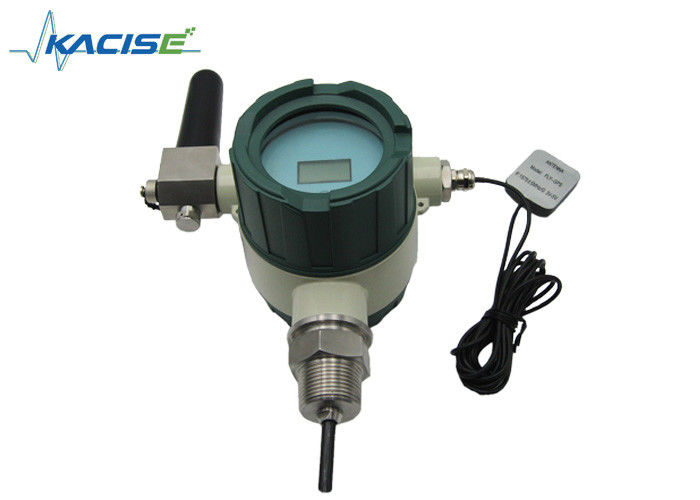

Dessin terminal de la structure GXPS609 (ZIGBEE) : comme image une





utilisation d'alimentation de la norme 3.Technology et de l'énergie



Chaîne de mesure	diesel de 0~3m.
Précision de mesure	0.5%F.S.
Manière d'alimentation d'énergie	batterie 3.6VDC et 10VDC~35VDC bloc d'alimentation externe.
Défendez la catégorie	IP65
Travaillez la température	-25℃~85℃.
Température de stockage	-25℃~85℃.
Fréquence de communication	2.405GHz~2.480GHz
Type d'interface	NPT1.
Temps de travail de synchronisation	minute 3 | minute 1000 (peut placer).
Apposez la fonction	Affichage à cristaux liquides, clé-presse, GPS.
Délai « terminal » d'utilisation de batterie	par exemple, la batterie du numéro un d'utilisation « ER34615 », sa capacité est 19AH, la fréquence de travail de « système » est travail une fois par heure : Le terminal GXPS609 peut fonctionner environ 1800 jours.
Modèle de batterie choisi	recommandez la batterie « ER34615 » du numéro un d'utilisation. Si l'utilisateur veulent la batterie choisie par individu, svp selon la norme de batterie comme suivant. tension de batterie : 3.0VDC~3.6VDC ; maximum continuez le courant de sortie : plus que 0.3A ; capacité de courant de sortie d'impulsion : plus que 0.5A.

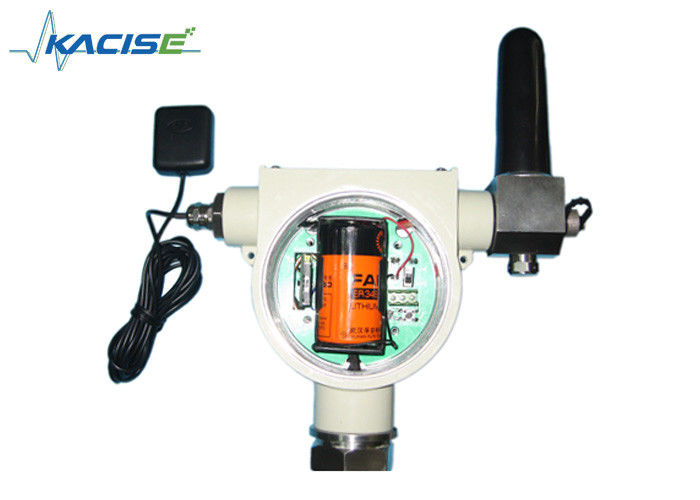

L'utilisation d'alimentation d'énergie illuminent	le « terminal » peut employer la batterie ou le bloc d'alimentation externe. Voyez le dessin terminal de structure, la position du bloc d'alimentation externe dans « l'interface électrique externe », dans l'interface, « 1" est anode, « 2" est cathode.



4. Description au niveau système sans fil de contrôle de température de ZIGBEE



4,1 description de déroulement des opérations de système :



le ⑴ courant le logiciel de gestion de serveur sur l'ordinateur serveur, relient le coordonnateur d'interface de communication RS232 périodique et de communications de GX-iCN-01A de l'ordinateur serveur.

le ⑵ mettent en marche la puissance du terminal, et le terminal au travail.

le ⑶ le terminal fera le temps-assemblage automatiquement avec le logiciel de gestion de serveur, chaque fois que rétablissez le courant.

Temps-assemblage : le logiciel de gestion de serveur enverra la date et l'information de temps de l'ordinateur serveur au terminal, le terminal sauvera l'information de date et d'heure, et la base de cette information, à l'avenir opération de la périodicité de mise à jour automatique.

le ⑷ corrigeant sur épreuves l'heure d'accomplir, le terminal envoie l'information de surveillance de temps actuel au logiciel de gestion de serveur. Comportement de l'information de surveillance : une adresse de terminal, une valeur de niveau de pression, une valeur de la température, un intervalle terminal de travail de synchronisation, le mode opérationnel terminal, le niveau de batterie, la date et l'information de temps à l'heure actuelle, ceux-ci la dernière information de surveillance est montrée dans l'interface principale de logiciel de feuille de calcul, l'information historique de surveillance est automatiquement stockée dans la base de données, utilisateurs peuvent regarder à tout moment.

le ⑸ suit « utilisation de description de système » comme décrit dans « placer le mode » pour placer le terminal de base, après établissement de sorte que le terminal dans l'opération « de mode fonctionnant », le terminal soit téléchargé surveillant régulièrement l'information. Si vous devez apporter des modifications aux arrangements de base du terminal, d'abord suit la « description de système avec » faire la sortie terminale « mode de travail », va au « mode d'arrangements », et pour faire alors les arrangements de base du terminal encore.



4,2 description de système :



(1) le logiciel de gestion de serveur installé et fonctionnant dans l'ordinateur serveur, relient le coordonnateur de communications de GX-iCN-01A, double-clic le logiciel logiciel ouvert de gestion de serveur de « LLMServer » d'icône. Suivant les indications du schéma 6.



(2) ouvrez le logiciel, l'interface principale représentée sur le schéma 7.

7

• Cliquez sur  le bouton ou cliquez sur le bouton « d'arrangement de paramètre » sous le menu de « arrangement », la zone de dialogue de « arrangement » est exposition. Cette zone de dialogue est employée pour configurent le « logiciel » : comme image 8.



8

« Arrangements sans fil de niveau de communication périodique de ZIGBEE » : Complétez le numéro de série de coordonnateur de communications de la connexion GX-iCN-01A, vitesse baud de 38400.

« Configuration de serveur » : la base de données d'ACCESS de connexion de défaut, si vous devez se relier à la base de données de Serveur SQL, configurent ceci.

« Temps de panne de communication réglé » : finissez l'unité d'arrangement de temps « de temps mort de connexion » : minimal. Si le terminal pendant la période ne téléchargeait pas l'information de surveillance est montrée sur l'interface du logiciel "OFF", invite de ZIGBEE l'utilisateur pour relier le terminal et le serveur a été cassé entre le logiciel de gestion, vérifient le statut de port de serveur, lignes de communication, équipement terminal est anormal. Par conséquent, le temps doit être plus grand que le « intervalle d'échantillonnage » terminal d'interface « terminale », il a recommandé de placer plus que le « intervalle d'échantillonnage » terminal trois fois. Cliquez sur le bouton « CORRECT » pour sauver.

« Arrosez l'arrangement de gamme de cylindre » : établissement de l'en haut à droite de la taille cylindrique d'interface principale, utilisé pour simuler le vrai environnement du niveau liquide. Cliquez sur le bouton « CORRECT » pour sauver.

« Réglage des alarmes » : Quand vous allumez cette caractéristique, les utilisateurs mettent en boîte l'écran « de paramètres du terminal » pour placer l'alarme de niveau désirée de surveillance limite supérieure et inférieure ; quand la valeur surveillée de niveau liquide dépasse la gamme de limite d'alarme, soyez l'interface principale d'information d'alarme dans le message correspondant, l'information d'alarme sera automatiquement stocké dans la base de données pour l'utilisateur. Cliquez sur le bouton « CORRECT » pour sauver.

« Sélection de langue de système » : la sélection de langue, le défaut est Chinois. Cliquez sur le bouton « CORRECT » pour sauver.

Après établissement de l'interface, cliquez sur le bouton de « sortie » pour sauver, et alors devez arrêter et remettre en marche le logiciel de gestion de serveur, afin d'installer l'information sur ces nouveaux changements correctement chargés.

• Cliquez sur le bouton ou cliquez sur « recherche », le menu « de question de l'information de surveillance », zone de dialogue apparaît suivant les indications du schéma 9, la zone de dialogue est employée pour questionner la base de données stockée dans l'équipement terminal surveillant l'information.

9

« Identification de terminal » : l'adresse « terminale » choisie que vous voulez vous enquérez, ou choisissent « tous » à l'enquête tout le « terminal ».

« Temps de question » : choisissez la section de temps où vous voulez vous enquérez.

Bouton de « enquête » : Enquérez-vous le bouton de commande.

Bouton de « exportation » : en tant qu'exportation « de format d'EXCEL » toutes les données de s'enquièrent.

Bouton de « suppression » : supprimez toutes les données que vous vous êtes enquises.

• Cliquez sur « « le bouton ou menu » de question “de l'information le “d'alarme de contrôle de clic “apparaît dialogue représenté sur le schéma 10, la zone de dialogue pour l'information d'alarme de terminal stockée dans la question de base de données.

10

« Identification de terminal » : Choisissez pour questionner le numéro d'identité Terminal de l'information d'alarme ; choisissez « tous les » moyens toutes les questions de terminaux ensemble.

« Questionnez le temps » : Choisissez l'information de temps de travail d'équipement terminal d'alarme de question.

Bouton de « recherche » : Selon l'identification de terminal et la question de temps de travail et montré dans la table ci-dessous.

Bouton de « exportation » : pour questionner le format « POUR EXCELER feuille de calcul » de l'information d'alarme pour l'exportation et les économies.

Bouton de « suppression » : Question de suppression à l'information d'alarme.

le ⑶ ouvrent la couverture arrière de puissance terminale.

(4) après que l'utilisation initiale du nouveau terminal, logiciel de gestion de serveur reçoivent l'information du nouveau terminal, besoin de l'utilisateur pour employer le logiciel de gestion de serveur, les nouveaux arrangements de base terminaux pour le faire fonctionner correctement selon les arrangements de base. le Double-clic qu'une rangée dans la table montre les arrangements de base exigés pour la nouvelle information terminale de surveillance, interface apparaît suivant les indications du schéma 11, l'interface pour le nouvel équipement terminal de la ligne expositions les arrangements de base.

11

(5) l'interface font partie des terminaux à écran de données de base dans la base de données, cliquent sur le bouton de « suppression » pour supprimer de manière permanente l'information terminale de la base de données ; la partie plus inférieure de l'interface utilisée pour les arrangements de base pour chaque terminal :

● « paramètres fonctionnants » :

Après le nouveau terminal, l'utilisateur peut appeler le nouveau terminal et placer la densité liquide pour la nouvelle surveillance terminale ; valeurs limites d'alarme de niveau ; alors vous devez cliquer sur du côté droit du « nouveau » bouton terminal pour ajouter un nouveau terminal dans la base de données que du nouveau l'information terminal sera montrée après que l'addition ait été complète le dessus de table de l'écran à l'avenir sans devoir ajouter le nouveau terminal encore.

Le clic de ● que l'étiquette « a prolongé paramètres » commutera à l'interface représentée sur le schéma 12.

12

« La nouvelle identification de terminal » : Placez l'identification de dispositif du terminal. Après que l'installation soit complète, remettez en marche svp le terminal de puissance.

« Intervalle d'échantillonnage » : Placez l'heure de télécharger l'information de surveillance l'ensemble que terminal d'intervalle de synchronisation par l'utilisateur est plus grand que le moment recommandé pendant au moins 3 minutes.

Le ⑺ à la fin des arrangements ci-dessus, cliquent sur dessus le bouton « de mode de travail » pour finir le bouton de « mode » de fonctionnement. En « mode de travail », le terminal enverra automatiquement surveiller régulièrement l'information selon l'intervalle d'échantillonnage réglé par l'utilisateur.

Le ⑻ si vous devez modifier les arrangements de base du terminal, clic bouton « entrent d'installation mode », faisant écrire le « mode d'installation » et puis refaire le terminal les arrangements de base du terminal.

Clic bouton que « entrez d'installation mode », besoin de l'utilisateur pour attendre jusqu'à ce que le prochain terminal à une sortie « mode de l'information de surveillance de travail » en téléchargeant l'arrivée, allez au « mode d'arrangements. »

Quand « placez le mode » encore pour finir les arrangements de base, le « intervalle d'échantillonnage » de l'utilisateur d'abord est placé à « 0" avant que vous puissiez placer l'intervalle d'échantillonnage et d'autres fonctions encore.

le ⑼ quand le système fonctionne correctement, interface principale de logiciel de gestionnaire du serveur de clic montrée dans la table une information de surveillance de rangée, la valeur de taille de niveau de terminal simulera la ligne affichage est montré du côté droit de la forme cylindrique ; le diagramme sur le cylindrique droit le terminal automatiquement chaque fois que les valeurs mesurées de niveau liquide représentées comme lignes, moniteur convivial.



5. Consignes d'utilisation d'affichage et de clé d'affichage à cristaux liquides



5,1 affichage d'affichage à cristaux liquides : Faute d'opération principale, la valeur mesurée de courant de la pression du liquide montré sur l'affichage à cristaux liquides.

5,2 opération principale : Il y a trois boutons ronds sur un terminal de niveau sans fil de mesure, sont de gauche à droite : « (+) », « (-) », « (PLACEZ) ». Seulement opérations terminales en « mode d'arrangement », et au moment où il ne peut pas être actionné utilisant les clés pour surveiller des messages.

La fonction de menu est divisée en deux : « COMME », placez « l'identification de terminal » ;

Le « SL », a placé « l'intervalle d'échantillonnage terminal. »

Quand l'opération de clé d'utilisateur, est divisée en « presse » et « presse » :

« (PLACEZ) » bouton : divisé en « presse » et « presse » ;

« (+) » bouton : Seulement « la presse courte » ;

« (-) » bouton : divisé en « presse » et « presse » ;

Étapes principales :

La presse de ⑴ « A PLACÉ » le bouton, affichage d'affichage à cristaux liquides « COMME », dans l'interface d'option de menu.

Presse de ⑵ « + » clé, la commande de menu au commutateur entre les deux.

⑶ dans « EN TANT QUE » menu, bouton de presse (-) pour sortir le statut d'opération de menu, expositions la valeur de pression.

le ⑷ dans « EN TANT QUE » menu, presse « A PLACÉ » le bouton, écrivent l'identification » fonction d'arrangement, la gamme d'identification « 0 253" « de terminal, identification de clé de presse (+) plus « 1", les économies « 1" d'identification de clé de presse (-), après que plaçant la clé de presse (PLACEZ) à pour sauver ; si nous abandonnons l'ensemble d'identification pour retourner au menu précédent, la presse (-) peut être.

le ⑸ sous le menu de « SL », presse « A PLACÉ » le bouton, écrivent la fonction d'arrangement « d'intervalle d'échantillonnage terminal », la gamme d'intervalle de « 0 à 60000" des secondes, pressent (+) l'intervalle de clé additionne « 1" s, la clé de presse (-) dans la position d'affichage d'affichage à cristaux liquides de contrôle de commutateur, clé de presse (PLACEZ) à pour sauver ; si nous abandonnons l'intervalle d'échantillonnage est placé pour retourner au menu précédent, pressent (-).



instructions 6.Maintenance



les mesures sans fil de la température et de pression de ⑴ devant le terminal, s'assurent que la batterie a la puissance ; le coordonnateur de communications avec l'interface de communication périodique d'ordinateur est bien relié ; Si l'affichage de tension de batterie sur le logiciel de gestion de serveur, ouvrent svp la couverture terminale pour remplacer la batterie, pour pour ne pas affecter des performances système.

Le ⑵ si la rupture sans fil de communication de mesures de la température et de pression ou toute autre panne de communication se produit entre le terminal et le logiciel de gestion de serveur, vérifient svp l'ordinateur serveur la connexion que périodique est normale, l'opération de la gestion de serveur le logiciel est normal, si les terminaux de batterie ont l'électricité.

Le ⑶ évitent l'antenne de ZIGBEE près des objets en métal ou des objets ferromagnétiques.
