| Lieu d'origine: | La Chine |
| Nom de marque: | Kacise |
| Certification: | CE / ISO / Explosion-proof |
| Numéro de modèle: | KUHM2100 |
| Quantité de commande min: | 1 |
|---|---|
| Prix: | Negotiable |
| Détails d'emballage: | carton/boîte en bois |
| Délai de livraison: | 5~8 jours ouvrables |
| Conditions de paiement: | L/C, D/A, T/T, Western Union, MoneyGram |
| Capacité d'approvisionnement: | 5000 |
| DN (millimètre): | DN15~DN300 | Pression: | 1.6Mpa |
|---|---|---|---|
| Connexion: | DN15~DN40 connexion fileté/de la bride DN50~DN300 | Communication: | RS-485/MBUS/Lora433MHZor 868MHZ/GPRS |
| Précision: | classe 2 | Protection: | IP67/IP68 |
| Installation: | Le défaut est apport, parce que besoin d'écoulement de retour d'indiquer en passant commande | Alimentation: | Batterie au lithium de puissance élevée |
| Temp. Capteur: | norme de 1.5m par paires PT1000 de la température Senso | ||
| Surligner: | mètre ultrasonique de Btu,mètre d'eau d'autobus de m |
||

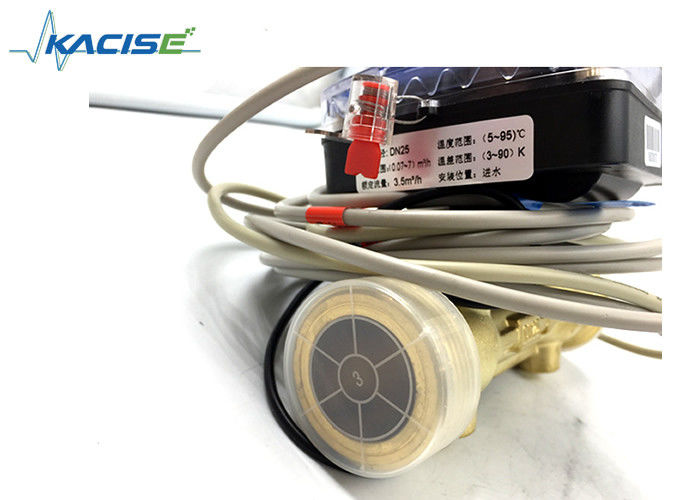

Mbus a produit le mètre de chaleur ultrasonique de mètre ultrasonique de Btu pour la résidence/appartements/bâtiments
Description
Les mètres de chaleur de série de KACISE KUHM2100 adoptent la plupart de technologie non magnétique avancée et elle comporte l'aspect élégant, mesure précise, gestion commode, opération régulière, lutte contre l'érosion, et long forts utilisant la vie, qui est sûre et économique.
Elle est très utilisée dans le système de la chaleur avec la gestion d'approvisionnement concentrée de la chaleur, gestion distincte de rassemblement des données de ménage.
Varie des modes de communication sont facultatifs selon le besoin de l'utilisateur.
Caractéristiques
La chaleur de mesure de ☆.
Approvisionnement d'exposition de ☆/température eau de retour et température de différentiel.
La mesure d'écoulement de pile d'affichage de ☆ et l'écoulement instantané mesurent.
Affichage de temps de fonctionnement de ☆.
Mesure et affichage froids de ☆ (pour la chaleur/mètre de chaleur ultrasonique froid)
Caractéristiques
| Diamètre nominal | DN15 | DN20 | DN25 | DN32 | DN40 |
| Dimension (longueur millimètres) | 110 | 130 | 160 | 180 | 200 |
| Écoulement maximum (m3 /h) | 3 | 5 | 7 | 12 | 20 |
| Écoulement de norme (m3 /h) | 1,5 | 2,5 | 3,5 | 6 | 10 |
| Écoulement minimum (m3 /h) | 0,03 | 0,05 | 0,07 | 0,12 | 0,2 |
| Lecture d'écoulement maximum | 999999,99 (m3) | ||||
| Lecture maximum de la chaleur | 99999999 (KILOWATT·h) | ||||
| Alimentation d'énergie | 3.6VDC | ||||
| La vie de batterie | >6 ans (batterie au lithium) | ||||
| Classe d'exactitude | Classe 2 | ||||
| Mode de communication | Interface infrarouge, M-BUS/RS485 | ||||
| Pressez la perte | MPA du ≤ 0,025 (sous l'écoulement normal) | ||||
| Classe d'IP | IP 68 | ||||
| Température ambiante | (4--) °C 95 | ||||
| Gamme de différence de la température | (3--70) k | ||||
| Commencer la différence de la température | 0.01k | ||||
| Capteur de température | Pinte 1000 | ||||
| Température ambiante | +5°C -- +55°C | ||||
| Niveau ambiant | Nivelez A | ||||
| Installation | Installation verticale horizontale | ||||
| Moniteur | 8 chiffres | ||||
| Longueur de capteur de température | 1.5m | ||||
| Courant fonctionnant | 45uA | ||||
| Stockage de données | Stockez les données historiques jusqu'au bout pendant 24 mois | ||||
Installation et attentions
La chaleur ultrasonique/mètre froid chacun des deux peut être installée dans le tuyau de tuyau d'apport ou d'écoulement de retour (le défaut d'usine installé dans le tuyau d'apport, si le besoin d'installer sur le tuyau de retour, doit être clairement indication avant l'usine pendant la production). Quand l'installation, devrait payer l'attention au sens d'écoulement du milieu est en tant que mêmes que la flèche sur le corps de tuyau de mètre de chaleur.
Note spéciale : aucune matière le mètre de chaleur installé sur le tuyau d'apport ou le tuyau d'écoulement de retour, le capteur de température ne devrait être correctement reliée (label rouge pour le tuyau d'apport, label bleu pour le tuyau de retour)
Problème commun d'instrument
Le mètre ne peut pas fonctionner normalement
Le système de chauffage de ◇ fonctionne ou pas ;
Le robinet d'arrêt sphérique de ◇ est ouvert entièrement ou pas ;
le ◇ le tuyau est bloqué ou pas ;
le ◇ le joint d'avance est complet ou pas ;
La batterie de ◇ est bonne ou pas ;
le mètre de chaleur de ◇ ne compte pas
①, installation renversée de mètre de chaleur
le ②, câbles de transducteur sont cassé
le ③, le filtre est soit bloqué sur le tuyau d'approvisionnement de la chaleur de dans la salle résidente
◇ comment déterminer le filtre si bloc ?
Temp d'apport. est normal, retourne le temp d'écoulement. est si bas, le temp. la différence de l'écoulement d'apport et de retour est plus que 10°, le débit est si bas (m3 /h), ou maintenant débit, habituellement le filtre est blocage, ou l'utilisateur n'emploie pas.
Solution : Fermez la valve (l'apport et renvoient la soupape d'admission), enlevez le filtre, pour observer si le filtre est filtre et intérieur noirs et propres de lui, puis installez le filtre, valves de tuyau ouvert, attendez 3 minutes pour vérifier si le débit et le temp. est normal.
Données de mètre de chaleur de ◇ anormales ou sauter
le ①, position d'installation n'est pas correct, vers le bas niveau d'eau
le ②, l'avant et le dos les tuyaux que droits sont trop courts, courbure est diamètre trop grand et avant de tuyau est
changement plus grand.
Le mètre de chaleur de ◇ a la quantité d'écoulement, aucune chaleur, ou la chaleur est très grande
le ①, sans chaleur est habituellement installation renversée d'apport et de temp d'écoulement de retour. capteurs
le ②, la chaleur est très grand, parce que le temp. temp de mesure de capteur. inexactement, temp. la différence est très grande.
Temp anormal de mètre de chaleur de ◇., ou le temp. est 0
①, le temp. le câble de capteur est cassé
②, Temp. l'enveloppe d'acier inoxydable de capteur est cassée.
Spécification technique
| Diamètre | Écoulement minimum | Quantité d'écoulement | Écoulement maximum | Longueur |
| qmin (³ de m /h) | qp (³ de m /h) | qmax (³ de m /h) | millimètre | |
| DN15 | 0,03 | 1,5 | 3 | 110 |
| DN20 | 0,05 | 2,5 | 5 | 130 |
| DN25 | 0,07 | 3,5 | 7 | 160 |
| DN32 | 0,12 | 6 | 12 | 180 |
| DN40 | 0,2 | 10 | 20 | 200 |
| Exactitude de mesure | CJ128-2007Class |
|||
| Connexion | Connexion de la bride connection/DN50~DN300 filetée par DN15~DN40 | |||
| Perte de pression | ≤0.02MPa | |||
| Pression d'utilisation maximum (MWP) | 1.6MPa | |||
| Chaîne de mesure d'écoulement | 1:100 | |||
| Capteur de température | norme de 1.5m par paires de capteur de température PT1000 (la longueur de câble pourrait être changée) | |||
| Stockage de données | Stock continu de 18 mois de disque | |||
| Protection de puissance- | Après puissance-, dosez pourrait sauver tout le disque avant de débit et du temps correspondant, après puissance de retour, il fonction de mesure de récupération automatiquement, et assure la suite de temps | |||
| Transmission à distance | MBUS/RS-485 | |||
| Alimentation d'énergie | Batterie au lithium de puissance élevée | |||
| Classe de protection | IP67 (le besoin IP68 modifié) | |||
| Classe environnementale | Classe B | |||
| Température ambiante | ℃ (de 5~95) | |||
| Différence de la température | (3~90) K | |||
| Manière d'installation | Écoulement d'apport ou de retour (le défaut est apport, parce que besoin d'écoulement de retour d'indiquer en passant commande) | |||
| Position d'installation | Horizontal/verticale | |||
| Permanence | Entretenez les années cycle≥6 | |||
| Affichage | affichage à 8 bits d'affichage à cristaux liquides | |||
| Perturbation antimagnétique | Quand l'intensité de l'interférence de champ magnétique n'est pas plus de 100 ka/m, ne devrait pas affecter la mesure de mètre d'eau et les caractéristiques à distance de transmission | |||
