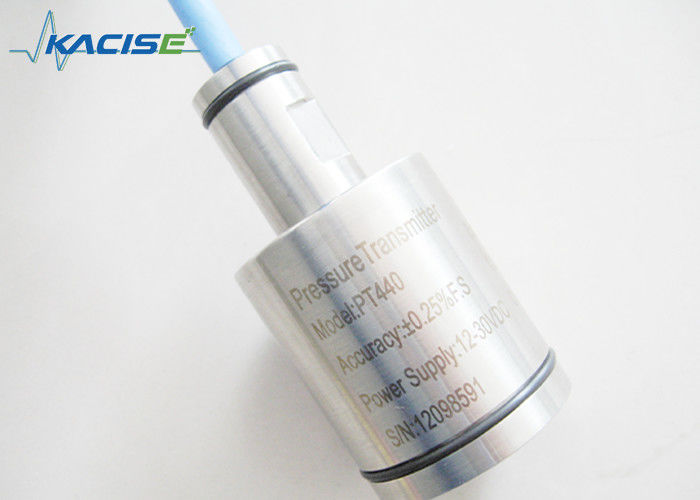

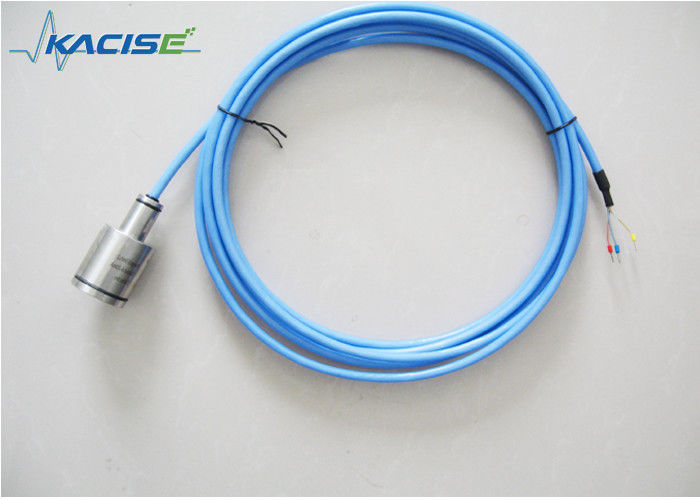

Le petit transducteur en céramique de noyaux de chaîne de mesure GXPS440 de niveau avec la Non-polarité à deux fils3 de fil de connexion de systèmechronomètrelavaleur nominale
Caractéristique
- Gamme de pression multiple facultative, petite gamme de mesure disponible
- 0/4-20mA, 0/1-5V, 0-10V a produit facultatif
- Méthode d'installation de submersible et de fil facultative
- Non ligne sortie actuelle de la polarité 2
- C.A., facultatif produit de tension CC
- Non-polarité à deux fils de fil de connexion de système
Application
- Mesure fortement corrosive de niveau liquide
- Mesure précieuse de niveau de liquides
- Milieu de corrosion
- Expérience de chimie
- Un champ de haute température
- Classe moyenne inflammable
- Site anti-déflagrant
Instruction
Le transmetteur de pression de la série GXPS440/450 est une fiabilité élevée, noyaux en céramique de forte stabilité et à haute précision pour les composants sensibles de l'émetteur de niveau.
Très utilisé dans la mesure de niveau à petite échelle, telle que l'eau, pétrole, gaz naturel, gaz de pétrole liquéfié et d'autres liquides et gaz corrosifs.
GXPS440 est la coquille de 316L solides solubles plus le corps en céramique de noyau de condensateur, GXPS450 est des utilisations par alliage titanique + coquille de PTFE, des noyaux en céramique a employé des marques internationalement renommées, circuit programmable de conversion d'émetteur, et peut faciliter son calibrage zéro et complet et traiter à la légère le décalage.
Selon l'utilisation différente du site nous pouvons configurer la résistance à l'usure, la résistance d'huile, l'acide et l'alcali résistants, câble spécial de haute résistance de conductivité d'air.
Empêchez éclatent d'une sécurité inhérente, isolement anti-déflagrant, anti-déflagrant, certification de la CE.
Système à deux fils de l'avance de sortie de circulation non polaire ; tension trifilaire produite pour le C.A. et le C.C
Définition électronique d'interface et de signaux
| Le signal de sortie |
| À deux fils |
4~20mA |
| Trifilaire |
4~20mA, 0~20mA |
0/1~5V, 0~10V (C.C)
|
| Connexion électrique |
| Câble |
Système à deux fils |
Système trifilaire |
| Rouge |
Puissance |
puissance |
| Bleu/vert |
NULLE |
sortie |
| Noir |
sortie |
Au sol de puissance |
| Jaune |
conducteur écran |
conducteur écran |
Paramètre
| Spec. |
Valeur numérique |
| Chaîne de pression |
0~0.5 ...... 50mH2O |
| Pression de surcharge |
valeur nominale de 1,5 fois |
| Retenue secondaire |
valeur nominale de 3 fois |
| Exactitude |
±0.25%F.S, ±0.5%F.S, ±1.0%F.S sélectionnable |
| Stabilité |
Gamme typique : ±0.25%F.S, valeur maximale : ±0.5%F.S |
| Température de fonctionnement |
-20°C~80°C (ou -20°C~120°C) |
| La température de compensation |
-10°C~70°C (compensation numérique de toute la température ambiante) |
| Compatibilité moyenne |
Tout le compatible moyen caustique avec en céramique et PTFE |
| Représentation électrique |
ligne 2 |
ligne 3 |
| Le signal de sortie |
4~20mA |
0/1~5V |
0~10V |
0~20mA |
| Alimentation d'énergie |
24VDC 10~30Vdc nominal |
24VDC 6~24Vdc nominal |
24VDC 11~30Vdc nominal |
24VDC 11~30Vdc nominal |
| Résistance de charge |
(U-10)/0,02 (Ω) |
>100k Ω |
| Isolation |
>100M Ω @50V |
| Force électrique |
500V@60 en second lieu |
| vibration/impact |
10g/5~2000Hz, sinus 11ms des haches X/Y/Z 20g |
| Connexion électrique |
6grade joint, protection IP68 |
| Temps de réponse |
10ms |
| Type de pression |
indicateur de pression |
| Certificat |
d'une sécurité inhérente empêchez éclatent, certificat anti-déflagrant d'isolement, CE |
| Compatibilité électromagnétique |
rayonnement électromagnétique : EN50081-1/-2 ; sensibilité électromagnétique : EN50082-2 |
| Défendez la foudre |
Preuve 8000V, preuve 4000V de pression de conduction d'air de pression de conduction de câble |
L'information de commande
Puissance GX Type Gamme Sortie Exactitude--Longueur-paquet de câble
- Type : Noyau en céramique de PS440=piezoresistance, noyau en céramique de capacité piézoélectrique de PS450=, RSV=Reserved
- Gamme : 0.5m ...... 50m= la limitation supérieure de la gamme
- Sortie : : A0=0~20mA, A4=4~20mA, V=0~5Vdc, V1=1~5Vdc. V2=0~10Vdc
- Exactitude : 0.25=±0.25%F.S, 0.5=±0.5%F.S, 1.0=±1.0%F.S
- Puissance : DC24=24VDC, AC110= 110VAC@60Hz, AC220= 220VAC@50Hz
- Longueur de câble : Mètre 1-150m de XXm=XX
- Paquet : 1 morceau par paquet avec le Bb, mousse
par exemple GXPS450-2.5m-A-0.5-DC24-5m-Foam
PS450 avec le noyau en céramique de capacité piézoélectrique, gamme d'essai est 0-2.5mH2O, sortie de l'alimentation de l'énergie 24Vdc 4-20mA, avec le câble de 5m, mousse emballée.
