Lieu d'origine: | La Chine |
Nom de marque: | Kacise |
Certification: | Intrinsically safe, explosion proof, CE certificate |
Numéro de modèle: | GXPS800 |
Quantité de commande min: | 1 Piece / Pieces |
---|---|
Prix: | negotiable |
Détails d'emballage: | chaque unité a la boîte individuelle et toutes les boîtes sont emballées dans des forfaits standards |
Conditions de paiement: | L/C, A/D, D/P, T/T, Western Union, MoneyGram |
Capacité d'approvisionnement: | 2000 morceaux/morceaux par semaine |
Plage de pression: | -0,1… - 0.01MPa ...... 200MPa | Précision: | ±0.1%F.S, ±0.25%F.S, ±0.5%F.S |
---|---|---|---|
Le signal de sortie: | 4~20mA 0~20mA 0~10mA 0~5V 0~10V | Alimentation: | 12~30Vdc 12~30Vdc |
Chaîne d'affichage: | -999~1999 | Température de fonctionnement: | -50°C~150°C |
Surligner: | capteur de grande précision de pression,Transmetteur de pression anti-déflagrant |
Application
Caractéristique
Introduction

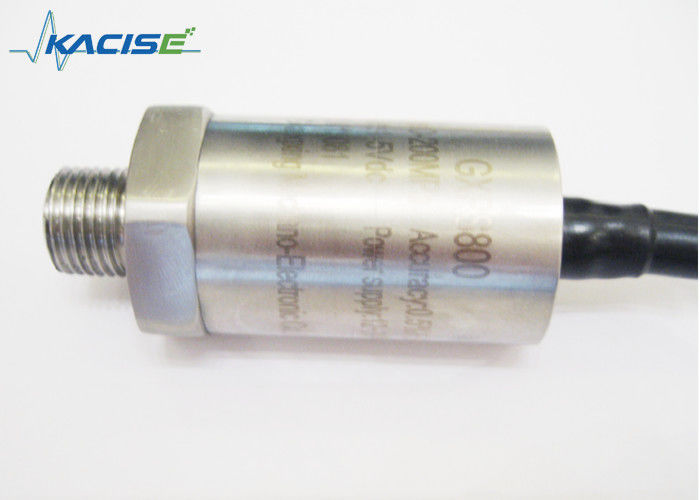

Le transmetteur de pression pulvérisé par série du film GXPS800 est une gamme à hautes températures et étendue, produits de haute précision. Très utilisé en gaz, détection liquide de pression, telle que l'eau, le pétrole, les liquides corrosifs doux et les gaz.
Le noyau pulvérisé de film se rapporte à l'utilisation des méthodes chimiques, dans le corps de noyau sur le corps élastique par des méthodes chimiques, pulvérisant une couche d'isolateur, la pulvérisation suivie sur l'utilisation d'un ensemble de mesures sur l'isolateur metal légèrement le pont de Wheatstone et les résistances compensatrices de la température, et finalement couvert de couche d'isolant au-dessus de la résistance de film métallique. Quand le corps de noyau par déformation d'élastomère de pression se produit dans le corps élastique, une couche mince en métal, un pont de pulvérisation Wheatstone avec la déformation se produit pour produire un résultat linéaire.
Définition électronique d'interface et de signaux
Connexion électrique | |||||
fil 2 | fil 3 | fil 4 | Câble | Hirschmann | Prise d'air |
Puissance | Puissance | Power+ | Rouge | 1 | 1 |
Sortie | Sortie | Output+ | Bleu | 2 | 2 |
Au sol de puissance | Puissance - | Noir | 3 | 3 | |
Production | Vert | ||||
Protégé | protégé | Protégé | Jaune | 4 |
Paramètre
Spec. | Valeur | ||||
Chaîne de pression | -0,1….- 0.01MPa ...... 200MPa | ||||
Pression de charge | pression de valeur nominale de 2 fois (1.5X) | ||||
Pression de rupture | pression de valeur nominale de 4 fois (3X) | ||||
Exactitude | ±0.1%F.S, ±0.25%F.S, ±0.5%F.S | ||||
Stabilité | Valeur typique 0.25%F.S/year, maximum 0,4% F.S | ||||
Température de fonctionnement | -50°C~150°C | ||||
La température de compensation | -20°C~120°C | ||||
Compatibilité moyenne | Tout le compatible moyen caustique avec 1Cr18Ni9Ti | ||||
Représentation électrique | 2 système de fil du fil system3/4 | ||||
Le signal de sortie | 4~20mA, 0~20mA, 0~10mA, 0~5V | 0~10V | |||
Alimentation d'énergie | 12~30Vdc, 0-30VDC, 1-5V, 0.5-3V | ||||
Pression de charge | (U-10)/0,02 (Ω) | > 20kΩ | |||
Isolation | > 100M Ω@50V | ||||
Force électrique | 500V@60 en second lieu | ||||
Vibration/impact | 10g/5~2000Hz, sinus 11ms des haches X/Y/Z20g | ||||
Biens de pression | 2×106pressure cercle @25°C | ||||
Connexion électrique | Hirsmann, air branche, a fixé le câble, câble de preuve de l'eau | ||||
Chaîne d'affichage | -999~1999 | ||||
Orifice de refoulement | M20×1.5, G1/4, G1/2, R1/2, NPT1/2, NPT1/4 | ||||
Type de pression | G, S | Temps de réponse : 10ms | |||
EMI/EMC | IEM : EN50081-1/-2 ; EMC : EN50082-2 |
