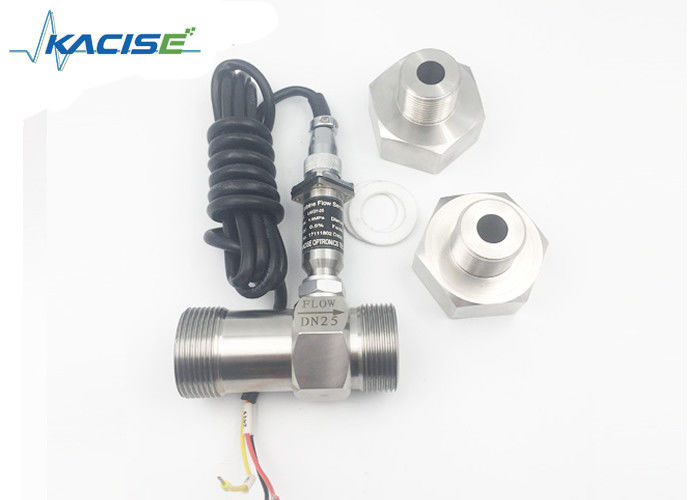

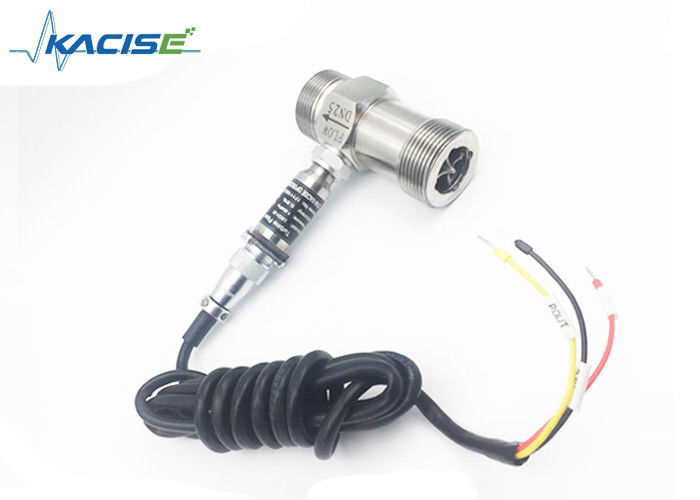

Type sanitaire tri connexion de compteur de débit de turbine de sortie analogique d'impulsion de bride

Type sanitaire tri connexion de compteur de débit de turbine de sortie analogique d'impulsion de bride

  • Type sanitaire tri connexion de compteur de débit de turbine de sortie analogique d'impulsion de bride
  • Type sanitaire tri connexion de compteur de débit de turbine de sortie analogique d'impulsion de bride
  • Type sanitaire tri connexion de compteur de débit de turbine de sortie analogique d'impulsion de bride
Type sanitaire tri connexion de compteur de débit de turbine de sortie analogique d'impulsion de bride
Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: Kacise
Certification: CE / ISO / Explosion-proof
Numéro de modèle: KTF
Conditions de paiement et expédition:
Quantité de commande min: 1
Prix: Negotiable
Détails d'emballage: carton/boîte en bois
Délai de livraison: 5~8 jours ouvrables
Conditions de paiement: L/C, D/A, T/T, Western Union, MoneyGram
Capacité d'approvisionnement: 5000
Contact
Description de produit détaillée
DN (millimètre): DN4~DN300 Pression: 1,6 MPA, 2.5Mpa, 4.0Mpa, 6.3Mpa, spécial
Milieu: Liquild à vitesse réduite non-corrosif sans impureté Communication: RS-485 /MODBUS
Précision: 0,5%/1,0% de sortie: Impulsion, 4-20mA sortie analogique, RS485, cerf
Matériau: Steel/SS316L inoxydable /316 Alimentation: batterie au lithium de 12-24VDC /3.6V
Classe de protection: IP65 ou IP68 à l'épreuve ex: ExmdΙΙBT4
Surligner:

mètre d'écoulement d'eau de turbine

,

compteur de débit anti-déflagrant

Type sanitaire débitmètre de débitmètre d'OEM de whiskey de l'industrie alimentaire de turbine de connexion de Tri bride/compteur débit de bière/lait







Description



Le compteur de débit de metera d'écoulement de turbine qui s'est largement appliqué dans les industries de pharmaceutique, la nourriture, la boisson pour la mesure, le traitement en lots, le contrôle, le remplissage, la pièce en rotation etc. du compteur de débit est fait de matériel spécial qui possède la bonne représentation de preuve d'anticorrosif et de rouille. La structure du compteur de débit est exactitude de special et répétabilité conçues et considérablement approuvées du compteur de débit. Produit également avec la connexion facile d'entretien, qui convient aux industries pharmaceutiques et des boissons.



Caractéristiques

☆ de grande précision, généralement jusqu'à ±1%R, ±0.5%R, de grande précision jusqu'à 0.2%R
répétabilité de ☆Good, répétabilité à court terme jusqu'à 0,05% | 0,2%, dans le règlement commercial est le choix préféré du compteur de débit.
Sortie de ☆ de signal de fréquence d'impulsion, appropriée au totalisateur et à la connexion avec le PC ; aucun décalage zéro et interférence forte ne résistent
Le ☆ le signal qu'à haute fréquence (3~4KHz) peut être obtenu, la résolution de signal est fort.
Diamètre d'éventail de ☆, moyen et grand jusqu'au 1h20, petit 1h10 de calibre.
Structure compacte de ☆ et entretien commode



Caractéristiques



Paremeter Valeur Unité



Diamètre

Fil 4, 6, 10, 15, 20, 25, 32, 40 millimètre
Bride (bride) 15, 20, 25, 32, 40, 50, 65, 80, 100, 125 150, 200 millimètre
Exactitude ±1, ±0.5, ±0.2 (adaptés aux besoins du client) %R
Rapport de gamme 1h10, 1h15, 1h20
Matériel de capteur 304, 316 (L) acier inoxydable etc.



Travail

environnement

Temp moyen. -20~120 °C
Temp ambiant -10~55 °C
Hygrométrie 5%~90%
Pression atmosphérique 86~106 KPa
Sortie de signal

Capteur : signal de fréquence d'impulsion, bas level≤0.8V électrique, haut niveau ≥8V

Émetteur : à deux fils, signal de courant de C.C de 4-20 mA


Interface de COMM. RS485



Alimentation d'énergie



Capteur : C.C de +12V, C.C de +24V (facultatif)

Émetteur : C.C de +24V

Type local d'indication : cellule intégrée du lithium 3V ou +24VDC externe



Fil de transmission de signal STVPV3×0.3 (3 fil), 2×0.3 (fil 2)



Distance de transmission Pas plus de 1000 m
Ligne interface

Type de base : Connecteur de Hausman ou fil de 3 noyaux ;

Type anti-déflagrant : M20 × 1,5 (f)


catégorie à l'épreuve explosives

Type de base : preuve de non-explosion ;

type anti-déflagrant : ExdIIBT6


Niveau de protection IP65

























































Chaîne de mesure et pression d'utilisation



Diamètre

(millimètre)

Gamme standard (m3/h) Gamme étendue (m3/h)

Connexion normale et

Estimation de pression (MPA)

Estimation spéciale de pression (MPA) (connexion de bride)
DN4 0.04~0.25 0.04~0.4 Fil connection/6.3 10, 16, 25
DN6 0.1~0.6 0.06~0.6 Fil connection/6.3 10, 16, 25
DN10 0.2~1.2 0.15~1.5 Fil connection/6.3 10, 16, 25
DN15 0.6~6 0.4~8 Fil connection/6.3 4,0, 6,3, 10, 16, 25
Bride connection/2.5
DN20 0.8~8 0.45~9 Fil connection/6.3 4,0, 6,3, 10, 16, 25
Bride connection/2.5
DN25 1~10 0.5~10 Fil connection/6.3 4,0, 6,3, 10, 16, 25
Bride connection/2.5
DN32 1.5~15 0.8~15 Fil connection/6.3 4,0, 6,3, 10, 16, 25
Bride connection/2.5
DN40 2~20 1~20 Fil connection/6.3 4,0, 6,3, 10, 16, 25
Bride connection/2.5
DN50 4~40 2~40 Bride connection/2.5 4,0, 6,3, 10, 16, 25
DN65 7~70 4~70 Bride connection/2.5 4,0, 6,3, 10, 16, 25
DN80 10~100 5~100 Bride connection/2.5 4,0, 6,3, 10, 16, 25
DN100 20~200 10~200 Bride connection/2.5 4,0, 6,3, 10, 16, 25
DN125 25~250 13~250 Bride connection/1.6 2,5, 4,0, 6,3, 10, 16
DN150 30~300 15~300 Bride connection/1.6 2,5, 4,0, 6,3, 10, 16
DN200 80~800 40~800 Bride connection/1.6 2,5, 4,0, 6,3, 10, 16

Type sanitaire tri connexion de compteur de débit de turbine de sortie analogique d'impulsion de bride 0

Dimension

Type sanitaire tri connexion de compteur de débit de turbine de sortie analogique d'impulsion de bride 1

Diagramme 1 (DN4~DN10) : Type de connexion fileté sonde de débit de turbine (section droite y compris de tuyau).

Diagramme 2 (DN15~DN40) : Dessin de taille relié par fil de sonde de débit.

Diagramme 3 (DN4~DN10) : Dessin relié par bride de sonde de débit de turbine.

La méthode d'installation de capteur selon différentes caractéristiques, adoptent le fil ou la connexion de bride, la méthode d'installation est montrée dans le diagramme 1, 2, 3



Dimensions d'installation



Diamètre (millimètres) L (millimètres) G K (millimètres) D (millimètres) n (trou)
4 295 G1/2
6 330 G1/2
10 450 G1/2
15 75 G1 Φ65 Φ14 4
20 80 G1 Φ75 Φ14 4
25 100 G5/4 Φ85 Φ14 4
32 140 G2 Φ100 Φ14 4
40 140 G2 Φ110 Φ18 4
50 150   Φ125 Φ18 4
65 170   Φ145 Φ18 4
80 200   Φ160 Φ18 8
100 220   Φ180 Φ18 8
125 250   Φ210 Φ18 8
150 300   Φ240 Φ22 8
200 360   Φ295 Φ22 12



L'information de commande



Modèle Remarques
KTF
DN 4             4 millimètres
6             6 millimètres
10             10 millimètres
15             15 millimètres
20             20 millimètres
25             25 millimètres
32             32 millimètres
40             40 millimètres
50             50 millimètres
65             65 millimètres
80             80 millimètres
100             100 millimètres
125             125 millimètres
150             150 millimètres
200             200 millimètres
Type N           Type de capteur : la puissance +12V ou 24V, a produit le signal d'impulsion de système de 3 fils
A           Type d'émetteur : la puissance de +24V, a produit 2 le fil 4-20 mA
B           Type futé : cellule de lithium, indicateur local, sans sortie de signal
C           Type futé : puissance de +24V, indicateur local, 2 sortie du fil 4-20mA/pulse
C1           Type futé : puissance de +24V, indicateur local, communication RS485
            protocole
C2           Type futé : puissance de +24V, indicateur local, protocole de CERF
Exactitude 05         0,5
10         1,0
02         0,2 (ordre spécial, long délai de livraison)
Gamme W       Chaîne de mesure prolongée
S       Chaîne de mesure standard
Matériel de corps S     304 SOLIDES SOLUBLES
L     316 (l) SOLIDES SOLUBLES
Anti-déflagrant N   Non anti-déflagrant
E   Anti-déflagrant, ExdIIBT6
Estimation de pression N Normal
H (x) À haute pression

















































































Fabrication et actions



Type sanitaire tri connexion de compteur de débit de turbine de sortie analogique d'impulsion de bride 2





































































































Empaquetage



Type sanitaire tri connexion de compteur de débit de turbine de sortie analogique d'impulsion de bride 3



Application



Type sanitaire tri connexion de compteur de débit de turbine de sortie analogique d'impulsion de bride 4
