| Lieu d'origine: | La Chine |
| Nom de marque: | KACISE |
| Certification: | CE |
| Numéro de modèle: | KLD-301 |
| Quantité de commande min: | 1 Piece / Pieces |
|---|---|
| Prix: | Negotiable |
| Détails d'emballage: | carton/boîte en bois |
| Délai de livraison: | 7 jours ouvrables |
| Conditions de paiement: | L/C, A/D, D/P, T/T, Western Union, MoneyGram |
| Capacité d'approvisionnement: | 3000 Pièce/pièces per mois |
| Capacité: | 0,11, 0,22, 0,55, 1,1, 1,76, 2,2, 4.4t | Précision: | C3 |
|---|---|---|---|
| Hystérésis: | 0.017%F.S | Non-linéarité: | 0.017%F.S |
| Équilibre nul: | ±2%F.S. | Matériel: | Acier allié |
| Surligner: | capteur de poids de capteur de pression de piézoélectrique,capteur de pression de piézoélectrique de tension,capteur de poids de jauge de contrainte |
||

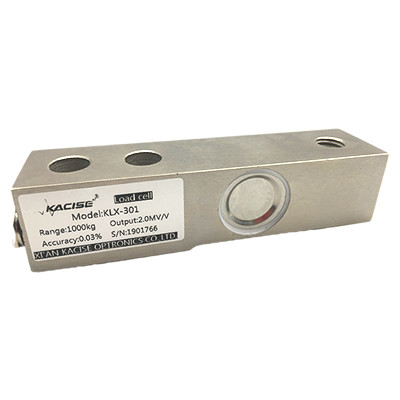

Compact Shear Beam Compression Charge Cell Tensile Gauge de l' acier allié
Introduction au projet
Le capteur de pesage du faisceau en porte-à-faux, également connu sous le nom de capteur de pesage du faisceau de cisaillement, présente généralement une forme cubique avec la zone de déformation située au centre.Équipé de deux trous fixes à l'extrémité de la queue et d'un dispositif de pression à l'extrémité avant, il est conçu pour supporter un poids considérable.leurs signaux sont collectivement traités et transmis à l'instrument de mesure par un dispositif de signal et de conditionnement pour afficher les valeurs mesurées.
L'élastomère du capteur adopte une structure de poutre en porte-à-faux de cisaillement ou de flexion avec une extrémité fixée, offrant une polyvalence pour supporter et mesurer diverses forces de traction et de compression.Parmi les caractéristiques clés, on trouve le scellage antipoussière, une large plage de mesure, une grande précision, des performances stables et fiables, ainsi qu'une installation et une utilisation simples.
Ce capteur est applicable à la pesée électronique, à divers systèmes de mesure et de contrôle de l'automatisation industrielle, avec des applications telles que l'ajustement de presse automobile, l'assemblage automatisé,Épreuves de produits 3CSIl est caractérisé par un faible profil, une faible déviation, une faible résistance à l'usure et une faible résistance à la corrosion.et est en acier inoxydable pour une plus grande durabilité.
Caractéristiques
Fabriqué en acier inoxydable, forte stabilité;
Utilisé dans diverses applications d'estampage automatisé, protection IP68;
Applications
Principalement utilisés pour les balances d'emballage, les balances à trémie et les systèmes de pesage industriels.
Spécifications techniques
| Capacité | 0.11, 0.22, 0.55, 1.1, 1.76, 2.2, 4,4 t |
| Précision | C3 |
| Sensitivité | 10,94 ± 0,1% mV/V |
| Solde nul | ± 2% F.S. |
| Non linéaire | 0.017% F.S. |
| Hystérésis | 0.017% F.S. |
| Répétabilité | 0.017% F.S. |
| C' est un monstre! | 0.0166% F.S. |
| Temp.effet sur la sortie | 0.014%F.S/10°C |
| Temp.effet à zéro | 0.0125%F.S/10°C |
| Impédance d'entrée | 390 ± 3Ω |
| Impédance de sortie | 350 ± 5Ω |
| Isolement | Pour les appareils à courant alternatif: |
| Excitation recommandée | 5V |
| Excitation maximale | 15 V |
| Plage de température compensée | -10 à 40 °C |
| Plage de température de fonctionnement | -30 à 70 °C |
| Surcharge sûre | 150% F.S. |
| Surcharge finale | 300% F.S. |
| Taille du câble | Φ5,4x1500 mm |
| Poids approximatif. |
00,9 kg (0,55 à 1,76 t) 10,6 kg (2,2 t) 2.2 kg (4,4 t) |
| Matériel | d'acier inoxydable |
| Classe IP | Pour la protection contre la corrosion |
Les dimensions et le lien
Dimension de montage
| Cap (t) | Une | B. Pour | C | D | E | F | G | H est | Je | Le K. | M |
| 0.11 à 1.76 | 133.4 | 76.2 | 25.4 | 15.4 | 30.7 | 30.2 | 57.7 | 14.2 | 13 | 20.6 | M12 |
| 2.2 | 136.7 | 76.2 | 25.4 | 18.4 | 36.8 | 36.6 | 55.6 | 16.6 | 13 | 12.5 | M12 |
| 4.4 | 171.5 | 95.3 | 38.1 | 21.4 | 43.9 | 432.9 | 73.8 | 22.9 | 20.5 | 22.2 | M20 |
