| Lieu d'origine: | La Chine |
| Nom de marque: | KACISE |
| Certification: | CE |
| Numéro de modèle: | Série de KUS/KUM |
| Quantité de commande min: | 0-100 |
|---|---|
| Prix: | Negotiable |
| Détails d'emballage: | Carton avec la bulle |
| Délai de livraison: | 3-5 jours de travail |
| Conditions de paiement: | L/C, T/T, Western Union, MoneyGram |
| Capacité d'approvisionnement: | 1000 morceaux par mois |
| Détection de la gamme: | 110… 2000 millimètres | Plat standard de cible: | 100 millimètres X 100 millimètres |
|---|---|---|---|
| Fréquence de transducteur: | approx.112 kilohertz | LED bleue: | Mise sous tension |
| Type de sortie: | 1 sortie analogique 0… 10V ou 4-20mA | Résolution: | Évaluation gamme [] de millimètre/4000, mais ≥0.35mm |
| Degré de protection: | IP65 | Impédance de charge: | 0… 500 ohms |
| Surligner: | Émetteur de niveau ultrasonique,capteur de niveau liquide ultrasonique |
||

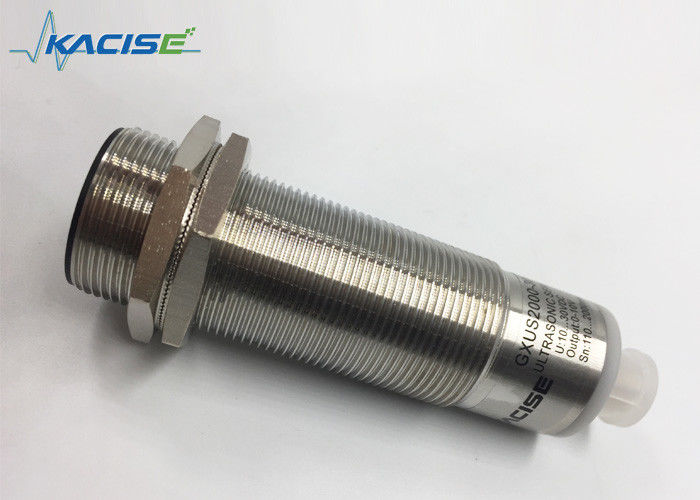

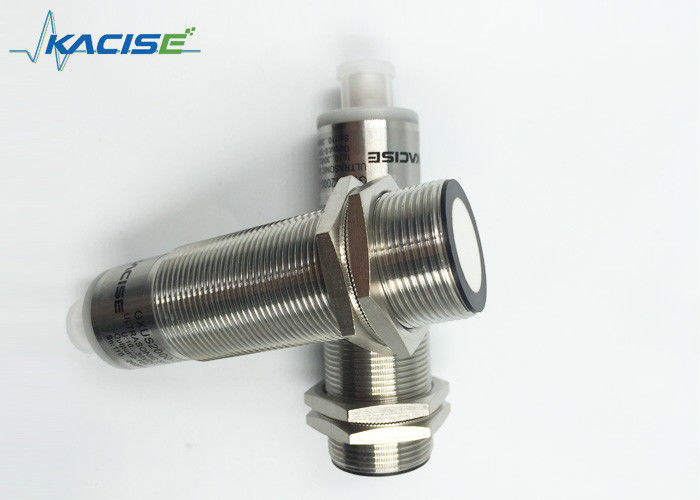

GXUS2000 distance de la série IP67 mesurant le capteur ultrasonique analogue
Introduction
Les utilisations ultrasoniques de capteur que le bruit salue font la détection de non contact et sans usage sur des sujets de cible. Elle peut être employée pour détecter les objets transparents ou colorés, les objets en métal ou les objets non métalliques, aussi bien que le solide, le liquide ou la substance en poudre. Les conditions ambiantes telles que la fumée, la poussière, l'environnement ou la pluie environnemental ont l'affect très petit sur la représentation de détection des capteurs ultrasoniques.
Caractéristiques
Fenêtre de mesure de ☆ réglable
Entrée de programme de ☆
☆ petit secteur inutilisable
Définition électronique d'interface et de signaux
Paramètres
| Détection de la gamme | 110… 2000 millimètres |
| Plat standard de cible | 100 millimètres X 100 millimètres |
| Fréquence de transducteur | approx.112 kilohertz |
| Retard de réponse | Mme approx.195 |
Les indicateurs/fonctionnant signifie
| Bleu de LED | Mise sous tension |
|
Jaune de LED |
solide : objet dans la gamme d'évaluation |
| clignotant : fonction de programme, objet détecté | |
|
Rouge de LED |
solide : Erreur |
| clignotant : fonction de programme, aucun objet détecté |
Caractéristiques électriques
| Tension UB d'opération | le C.C de 10… 30 V, ondulent 10 % solides solubles |
| Approvisionnement à vide I0 actuel | ≤ 900 mA |
Sortie
| Type de sortie | 1 sortie analogique 0… 10V ou 4-20mA |
| Résolution | Évaluation gamme [] de millimètre/4000, mais ≥0.35mm |
| Déviation de la courbe caractéristique | ≤0.2% de la valeur complète |
| Impédance de charge | 0… 500 ohms |
| Influence de la température | ≤ 2 % de valeur complète |
Conditions ambiantes
| Température ambiante | -25… °C 70 (- °F) 13… 158 |
| Température de stockage | -40… °C 85 (- °F) 40… 185 |
Caractéristiques mécaniques
| Type de connexion | Connecteur (M12×1), goupille 4 |
| Degré de protection | IP65 |
| Matériel | Logement : laiton ou plastique nickelé |
| Transducteur : mélange en verre de sphère de résine époxyde/cavité ; mousse de polyuréthane |
Description des fonctions de capteur
Ajustement des limites d'évaluation
Le capteur ultrasonique comporte une sortie analogique avec deux limites enseignables d'évaluation. Celles-ci sont placées en appliquant la tension d'alimentation - UB ou +UB à l'entrée de COLLOQUE. Le St de la tension d'alimentation m soit appliqué à l'entrée de COLLOQUE pour au moins 1 S. LED indiquent si le capteur a identifié la cible pendant la procédure de COLLOQUE. On enseigne la limite inférieure A1 d'évaluation avec - UB, A2 avec +UB.
Deux fonctions de sortie différentes peuvent être placées :
Des limites d'évaluation peuvent seulement être spécifiées dans les 5 premières minutes après puissance dessus. Pour modifier les limites d'évaluation plus tard, l'utilisateur peut spécifier les valeurs désirées seulement après une nouvelle puissance dessus.
A1 : secteur inutilisable
A2 : mode de fonctionnement de détection nominal de gamme : rampe en hausse
| Affichages dans la dépendance à l'égard le mode opérationnel | LED rouge | LED jaune | |||
|
Limite d'évaluation de COLLOQUE
Le det d'objet pas cted aucun objet etected Objet incertain (COLLOQUE invalide) |
outre des flashes dessus |
flashes |
|||
|
outre de
outre de |
|||||
| "copie normale" (gamme d'évaluation) | outre de | sur | |||
| Défaut | sur | état précédent | |||
5. états d'installation
Si le capteur est installé à l'environnement avec la température au-dessous de 0℃, il devrait être protégé. En montant le capteur dedans
a par le trou par des écrous de vis, la nécessité de capteur d'être fixé au milieu du fil de support.
