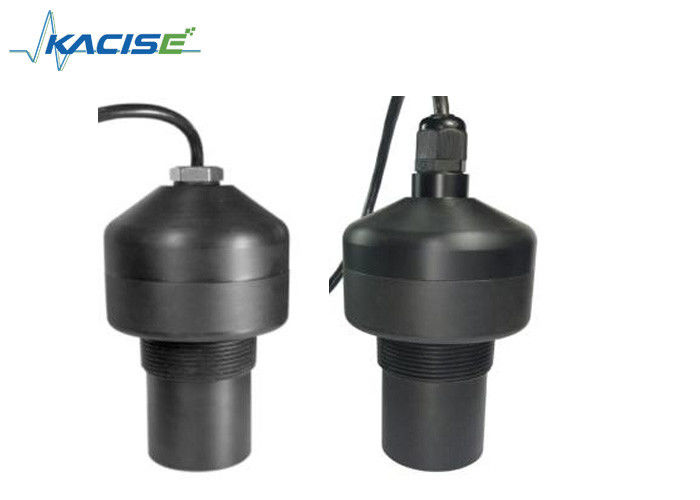

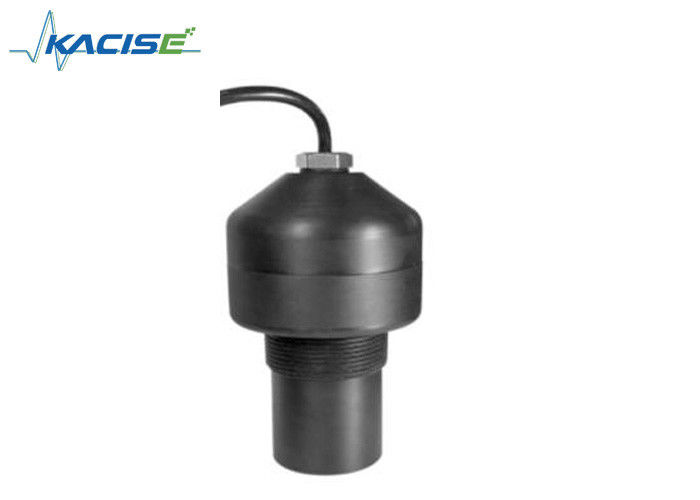

Le capteur de niveau d'eau avec une protection IP68 est adapté aux environnements d'égouts
Introduction au projet
Nous vous présentons notre capteur de niveau d'eau, doté d'une protection IP68, qui résiste efficacement à l'intrusion de poussière et d'eau.Il mesure avec précision le niveau de l'eau même dans des conditions difficiles.Facile à installer et très fiable, c'est le choix idéal pour les applications liées aux eaux usées.
Paramètres
| Plage de mesure |
1 mètre, 2 mètres, 3 mètres, 4 mètres, 5 mètres, 6 mètres, 7 mètres, 8 mètres |
| Résultats de mesure |
distance entre la surface émettrice de la sonde et la surface moyenne |
| Fil de capteur |
différents fils selon la plage de mesure |
| Plage de la zone aveugle |
différentes zones aveugles selon la plage de mesure |
| Voltage d'alimentation |
DC 24V, sortie 1 voie 4-20mA ou protocole RS485 MODBUS 1 voie |
| Voltage d'alimentation |
DC 12V, sortie par protocole RS485 MODBUS à sens unique; |
| Affichage |
pas d'affichage |
| Longueur par défaut du câble |
1 mètre |
| Les câbles |
4 broches |
|
Environnement de travail
température
|
-20 ~ +60 °C |
|
Environnement de travail
la pression
|
une pression atmosphérique standard |
|
Environnement de travail
l'humidité
|
≤ 90% RH non condensé |
Caractéristiques
Un degré élevé de protection: IP68.
Réglage de l'adresse par RS485
Sortie: analogique ou RS485, liée à la tension d'alimentation
Nom de l'entreprise
sortie de 4 à 20 mA: pour établir une mise à la terre fiable de la ligne bleue (mA??);
S'il vous plaît connectez le terminal de mise à la terre à une terre réelle, comme un tuyau métallique qui passe à travers l'eau, ou une tige métallique qui est insérée dans le sol.
1Ne pas aligner avec la mise à la terre de l'armoire électrique.
2La peinture ou la rouille sur le tuyau métallique mise à la terre ou la tige métallique doit être rayée.
sortie RS485: pour établir une mise à la terre fiable de la ligne noire;
S'il vous plaît connectez le terminal de mise à la terre à une terre réelle, comme un tuyau métallique qui passe à travers l'eau, ou une tige métallique qui est insérée dans le sol.
1Ne pas aligner avec la mise à la terre de l'armoire électrique.
2La peinture ou la rouille sur le tuyau métallique mise à la terre ou la tige métallique doit être rayée.
Le câblage
1. câblage de 4 à 20 mA
L'alimentation électrique: ligne rouge: 24VDC + ligne noire: 24VDC
4 ~ 20mA: ligne jaune: mA + ligne bleue: mA ̇
2. 485 câblage de communication
L'alimentation électrique: ligne rouge: 24VDC + ligne noire: 24VDC
485 communication: ligne bleue: T/R+ ligne jaune: T/R
3. 485 câblage de communication
L'alimentation électrique: ligne rouge: 12VDC+ ligne noire: 12VDC
485 communication: ligne bleue: T/R+ ligne jaune: T/R
