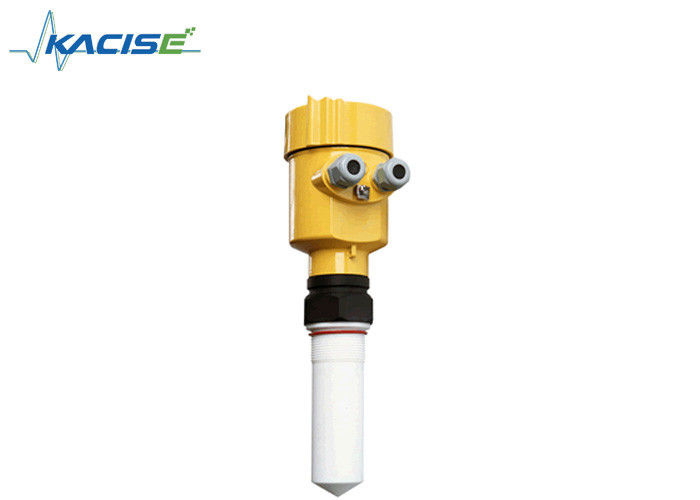

Non mètre de niveau du fluide de radar de contact pour mesurer la constante diélectrique solide et basse

Non mètre de niveau du fluide de radar de contact pour mesurer la constante diélectrique solide et basse

Aperçu de produit
Ce détecteur radar 26G à haute fréquence adopté par mètre de niveau de radar, la gamme maximum de mesure peut atteindre jusqu'à 80 mètres. L'antenne est transformation plus ultérieure optimisée, les nouveaux microprocesseurs rapides ont une vitesse plus élevée et l'efficacité peut être analyse faite de signal, l'instrumentation peut être employée pour le réacteur, le silo solide et l'environnement très complexe de mesure

Principe
L'impulsion de niveau de micro-onde d'antenne d'émetteur de radar est étroit, l'antenne de haut en bas de transmission. L'exposition de micro-onde à la surface moyenne est reflétée de retour encore par le système d'antenne reçoit, envoie le signal au circuit électronique automatiquement converti en signaux de niveau (parce que la vitesse de propagation de micro-onde, électromagnétique saluent la portée la cible et reflété de nouveau au récepteur cette fois est presque instantané)


Angle mort élevé réglé de l'ajustement C D de la gamme B un bas


Mesure de la donnée : Le fond de filet de vis ou la surface d'étanchéité de la bride
Note : Assurez-vous que le mètre de niveau de radar le de plus haut niveau ne peut pas entrer dans l'angle mort de mesure (figure D montrée ci-dessous).

Les caractéristiques du mètre de niveau du radar 26G
    Petite taille d'antenne, facile à installer ; Radar de non contact, aucun usage, aucune pollution.
    Presque aucune corrosion, effet de bulle ; presque non affecté par la vapeur d'eau dans l'atmosphère, la température et des changements de pression.
    L'environnement sérieux de la poussière sur le travail de haut niveau de mètre a peu d'effet.
    Une longueur d'onde plus courte, la réflexion de l'inclination extérieure solide est meilleure.
    L'angle de faisceau est petit, l'énergie est concentré, peut augmenter la capacité de l'écho et éviter l'interférence.
    La gamme de mesure est plus petite, parce que une mesure donnera de bons résultats.
    Le rapport signal/bruit élevé, l'état de fluctuation de niveau peut obtenir une meilleure représentation.
    Haute fréquence, mesure de la constante diélectrique solide et basse du meilleur choix.

Paramètres techniques



Instructions de Safty

Veuillez observer les exigences électriques locales de code !

Veuillez se conformer aux conditions locales pour des règlements de santé et sécurité de personnel.

Tous les composants électriques d'opération d'instrument doivent être accomplis par la formation formelle des professionnels.

Veuillez vérifier la plaque signalétique d'instrument pour fournir le rassemblement de spécifications produit vos conditions.
   Veuillez s'assurer que la plaque signalétique de tension et d'instrument d'alimentation électrique sur les conditions.

Catégorie de protection
Cet instrument répond aux exigences de la classe IP66/67 de protection, assurent svp la tête imperméable de cachetage de câble. Le diagramme suivant




Comment installer pour répondre aux exigences d'IP67
  Veuillez s'assurer que la tête de cachetage n'est pas endommagée. Veuillez s'assurer que le câble n'est pas endommagé.
  Veuillez s'assurer que le câble pour l'usage avec des spécifications électriques de connexion.
  Câblez dans l'interface électrique avant que les ses incurvés vers le bas, s'assurent que l'eau ne coulera pas dans la coquille, voient le ①
  Serrez la tête de joint de câble, voyez le ②
  L'interface électrique veuillez ne pas utiliser la prise aveugle fortement, voient le ③

Commission d'instrument
Il y a trois genres de méthode d'élimination des imperfections
1) affichage/clavier
2) élimination des imperfections de centre serveur
3) programmeur tenu dans la main de CERF

Taille d'aspect

Linéarités de mètre
 Angle 20° d'émission
