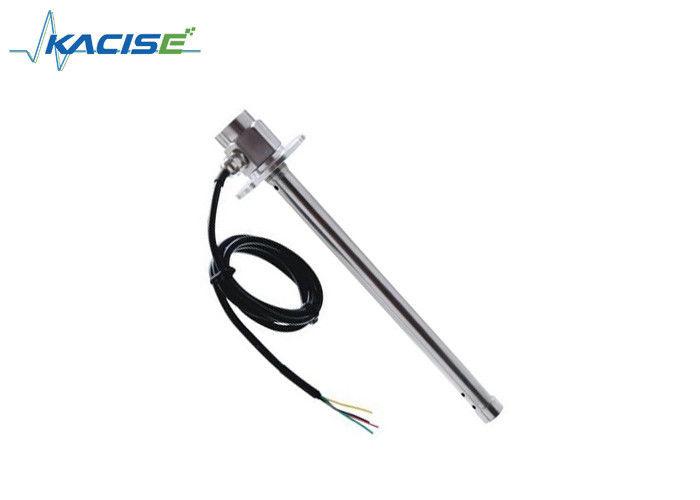

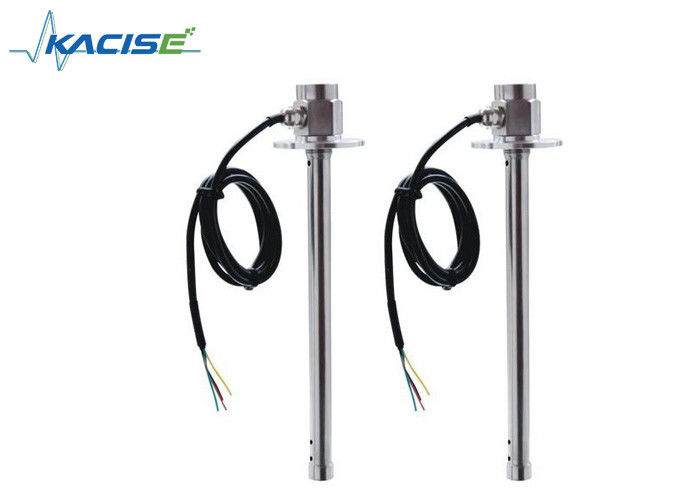

Étalonnage automatique Installation facile Capteur de niveau pour le contrôle de la précision de la mesure du liquide
1. Introduction
Le capteur de niveau de la série KCF406 est conforme au principe de la capacité, en utilisant le saut du condensateur RF pour modifier la technologie de mesure afin de réaliser la mesure de la hauteur du liquide.Signal de sortie avec changement de niveau élevé et changement continu, pas d'étapes, haute précision, haute fiabilité. Les composants élastiques, est pas de pièces mobiles, résistance aux chocs, installation facile, peut être installé en toutes occasions pour l'essence, l'huile diesel,niveau d'huile de l'huile hydraulique et d'autres liquides divers pour une mesure et un contrôle précis.
Cette série de capteurs est un instrument de mesure de niveau de mesure, a la très haute résolution et la précision de mesure.il n'existe pas de dérive de température, et ne pouvait pas être affecté par les changements dans le milieu. c'est avec un capteur, peu importe être mesuré milieu est l'eau ou l'essence ou le diesel, peu importe comment la température change,il peut corriger le niveau de sortie signal très précis. a résolu à fond l'éthanol et l'essence, le carburant de méthanol, et d'autres médias difficile le problème de mesure,et il résout les différentes zones pour l'huile différente et la température de l'étiquette énormes différences du problème d'erreur de mesureÀ l'heure actuelle, la technologie chinoise est unique au niveau international.
2. Paramètre
| Des spécifications. |
Valeur numérique |
Nou |
|
Énergie
|
5 V de courant continu |
4.5V à 9V |
| Pour les appareils de commande électrique |
9V à 36V |
| Température de fonctionnement |
-35°C à 75°C |
personnalisable |
| Plage de mesure |
100 mm à 1500 mm |
personnalisable |
| Plage de pression: |
0.1MPa ¥0.4MPa |
personnalisable |
| Température de stockage |
-40°C à 85°C |
|
| Diamètre de la sonde |
Φ 16 |
personnalisable |
| Installation |
Fil/Flanche |
|
| Grade résistant aux explosions |
ExdIIC T5 |
|
| Précision |
± 0,5% |
|
| Sortie numérique |
Le numéro d'enregistrement est le numéro d'enregistrement suivant: |
|
|
Sortie analogique
|
4 ′ 20 mA |
personnalisable |
| Pour les véhicules à moteur électrique |
personnalisable |
3Interface électronique et définition des signaux
Sortie numérique: fil rouge, fil noir, fil vert, fil jaune.
Sortie de tension analogique: fil rouge, fil noir, fil vert.
Sortie de courant analogique: fil rouge, fil noir.
| Ccapable |
DDéfinition de la connexion |
Les notes |
| Le rouge |
24V et plus |
|
| Noir |
24 V- |
|
| Jaune |
Résistance à la combustion |
Terminal récepteur RXD |
| Le bleu |
Les résultats de l'analyse sont publiés dans le rapport annuel. |
Terminal d'envoi TXD |
4. procédé d'étalonnage
Le capteur adopte la technologie du micro-ordinateur, sans étalonnage peut être appliqué directement à toutes sortes de faibles liquide corrosif mesure
5. Installation
1Avant l'installation, veuillez vérifier les accessoires: bride, anneau en caoutchouc, anneau O et vis;
2. Mettez la racine du capteur dans l' anneau O;
3Appliquez un scellant résistant à l'huile sur les deux côtés de l'anneau en caoutchouc, puis placez la bride de l'accessoire et la bride du réservoir trou à trou, utilisez les vis pour fixer les deux brides ensemble.Tournez-vous pour les serrer avec une force symétrique..
4Mettez le capteur dans le réservoir par le trou de la bride, serrez-le avec une clé anglaise.
5- câblage du câble d'alimentation et de la ligne de communication respectivement selon la définition.
6Inspectez la ligne, si elles sont normales, allumez le capteur, il fonctionnera normalement.
7La position d'installation du capteur doit être aussi proche que possible du réservoir central, réduisant ainsi l'impact sur les fluctuations du niveau d'huile.
