Transmetteur de pression sans fil universel imperméable à l'eau pour le contrôle des processus industriels

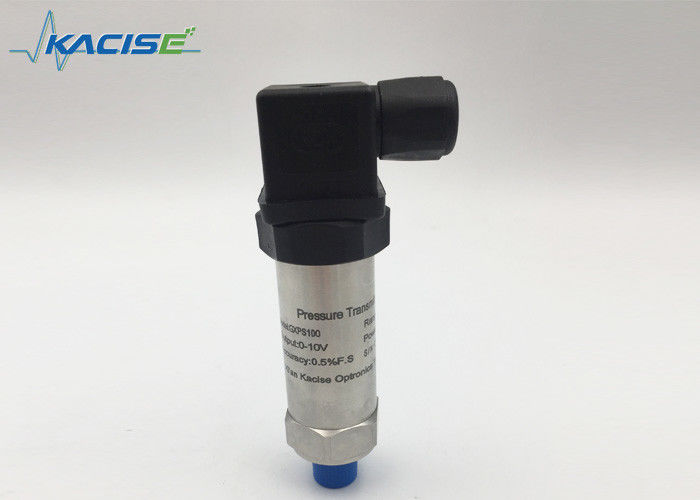

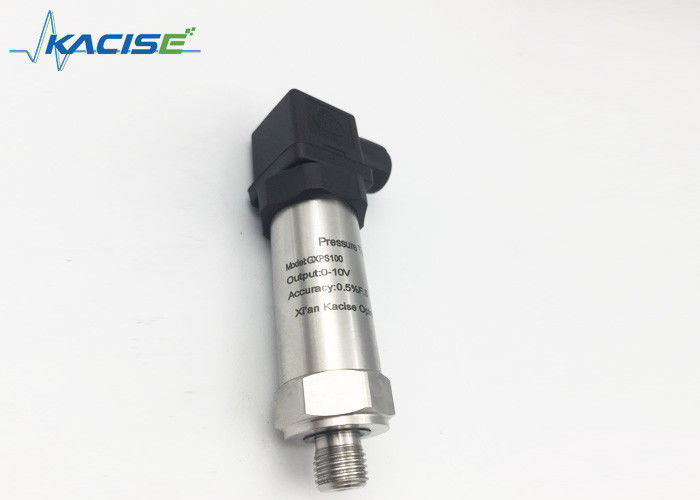

Transmetteur de pression piézoresistif universel GXPS100
1. Caractéristique
☆ Précision par défaut: 0,5% F.S.
☆ Noyau rempli d'huile de silicium diffusé
☆ Plage de pression et signal de sortie multiples
☆ Différents connecteurs et ports de pression
☆ sortie de courant de ligne 2 non polaire
2. Application
☆ Centre de stockage de gaz
☆ Réfrigérateur
☆ Hydraulique et lubrification
☆ approvisionnement en eau à pression constante
☆ Pression dans les conduites
☆ Pression du récipient
☆ Pétrochimique
☆ Contrôle des procédés industriels
3. Introduction
Le transmetteur de pression de la série GXPS100 est un produit rentable à usage civil et industriel à volume élevé, largement utilisé dans la détection de la pression des gaz et des liquides, tels que l'eau, le pétrole,Liquides et gaz légèrement corrosifs.
Le produit utilise une structure en acier inoxydable 1Cr18Ni9Ti et une marque internationale de diffusion de corps de noyau sous pression rempli d'huile.
4. Paramètre
| Des spécifications. |
Valeur |
| Plage de pression |
Pour les appareils à haute tension:
2 bar... 600 bar
29 psi... 8700 psi. Je ne sais pas.
20000MmH20... 6118000mmH2O est un composé de dioxyde de carbone.
1.97 atm... 592 atm
|
| Pression de charge |
1.5 fois la pression nominale (1.5X) |
| Pression de rupture |
3 fois la pression nominale (3X) |
| Précision |
± 0,5%F.S ((PT 300 ou MARS pour une précision plus élevée sont disponibles) |
| Stabilité |
Valeur typique de 0,25% F.S., valeur maximale: 0,4% F.S. |
| Température de fonctionnement |
-40°C à 120°C |
| Température de compensation |
-10°C à 70°C |
| Compatibilité moyenne |
Tous les médiums caustiques compatibles avec le 1Cr18Ni9Ti |
| Performance électrique |
Système de câbles 2 |
Système de câbles 3 |
| Signal de sortie |
4 à 20 mA |
0 à 5 V |
1 à 5 V |
0.5 à 4,5 V |
0 à 10 V |
| Énergie électrique |
10 à 30 Vdc |
8 à 30 Vdc |
5V (ratio) |
11 à 30 Vdc |
| Pression de charge |
(U-10)/0.02 (Ω) |
100kΩ |
| Isolement |
¥100M Ω@50V |
| Puissance électrique |
500 V@60 secondes |
| Vibration/impact |
10g/5~2000Hz, axes X/Y/Z20g puis 11 ms |
| Durable sous pression |
2×106 cercle de pression @25°C |
| Plage d'affichage |
-999~1999@(PT110&PT111) Il est vrai que je ne suis pas d'accord. |
| Capacité de contact |
Le nombre de fois où le système est désactivé |
| Connexion électrique |
Hirsmann, bouchons d'air, câble fixe, câble étanche |
| Port de pression |
Une M20×1.5, G1/4, G1/2, R1/2, NPT1/2 |
| Type de pression |
G, S |
Temps de réponse: 10 ms |
| Certificat |
Mode intrinsèquement sûr E, CE |
| EMI/EMC |
Le système d'échantillonnage doit être conforme à la norme EN 9001:2003 ou à la norme EN 9001:2003 |
5. Informations de commande
GX-Type-range-sortie-puissance-pression-port-connexion électrique
Le type:PS100 = type universel, PS100E = mode intrinsèquement sûr, PS110 = indicateur PS100+
Portée:0~0,2...60MPa, 0~2bar...600bar = la limite supérieure de la plage
Résultats:A = 4 ~ 20mA, V = 0 ~ 5Vdc, V05 = 0,5 ~ 4,5Vdc, V1 = 1 ~ 5Vdc, V2 = 0 ~ 10Vdc
Le pouvoir:5Vdc, 24Vdc, 10 à 30Vdc
Port de pression:M est égal à M20 x 1.5, G=G1/4, G2=G1/2, R2=R1/2, N2=NPT1/2
Connexion électrique:H=DIN43650-A, C=câble fixe
6Interface électronique et définition des signaux
