Lieu d'origine: | La Chine |
Nom de marque: | KACISE |
Certification: | CE |
Numéro de modèle: | Série de LC |
Quantité de commande min: | 0-100 |
---|---|
Prix: | Negotiable |
Détails d'emballage: | carton/cas en bois, ou demandes de clients |
Délai de livraison: | 5-8 jours ouvrables |
Conditions de paiement: | L/C, D/A, D/P, T/T, Western Union, MoneyGram, paypal |
Capacité d'approvisionnement: | 10000pcs/month |
Précision:: | 0,5 catégories, 0,2 catégories | Anti-déflagrant :: | ExiaCT5Ⅱ, Ⅱ CT5 de d |
---|---|---|---|
Température de fonctionnement:: | LC-A (- 20℃~+60℃), LC-B, E, L (- 41℃~+60℃), le type 60℃~200℃ peut être adapté aux besoins du client. | Température de fonctionnement:: | travail général dans - 20 | + ℃ 60) |
Le type d'émetteur :: | GF, MF, Ag19 | La structure d'émetteur :: | BGF, FX, LC - 13 |
La pression nominale :: | 1,6 MPA | Les autres paramètres techniques :: | voir le LC - une série |
Surligner: | Émetteur de niveau ultrasonique,capteur de niveau liquide ultrasonique |

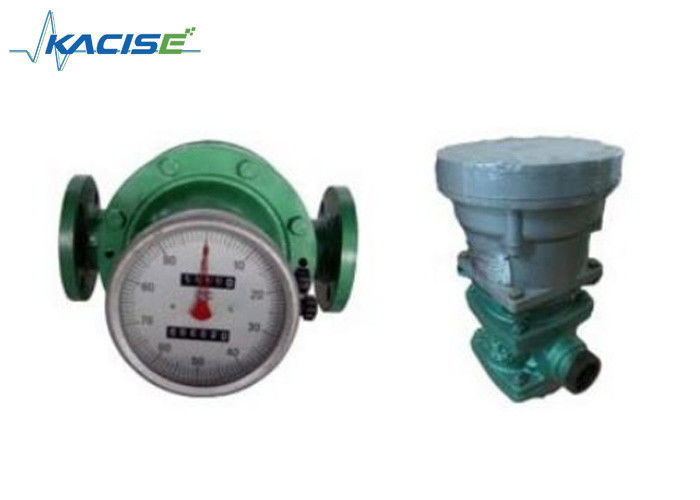

Mètre de débit d'engrenage ovale de la série LC
Introduction au projet
Le débitmètre à engrenages ovales de la série LC est un produit phare de notre société.spécialement conçus pour la mesure du débit de fluide dans les conduites sous certaines conditions de pressionReconnu pour sa structure simple, ses performances fiables et sa grande précision, ce débitmètre n'impose aucune exigence particulière à l'importation et à l'exportation du tuyau.Il accueille une large gamme de viscosité dans le milieu mesuré et offre une large plage de débit.
Le débitmètre à engrenages ovales de la série LC trouve de nombreuses applications dans diverses industries, notamment le pétrole, les produits chimiques, la médecine, les transports et l'alimentation.Sa polyvalence en fait un choix privilégié pour la détection du débit de liquide dans les secteurs industriel et commercialIl est à noter que ce débitmètre excelle dans la mesure du carburant pétrolier, ce qui le rend particulièrement adapté aux applications dans ce domaine.
Utilisation
The LC-A type cast iron oval gear flow meter is extensively utilized for measuring various oil products and is particularly suitable for cast iron material that is resistant to corrosion in liquid mediums.
Le débitmètre d'engrenage ovale en acier coulé de type LC-E est conçu pour mesurer des milieux à haute pression et peu corrosifs.
Le débitmètre à engrenage ovale en fonte de type LC-Q, équipé d'un rotor en alliage d'aluminium, convient à la mesure de liquides à faible viscosité et à faible corrosion, y compris l'essence.
Les types LC-B et C, tous deux construits en acier inoxydable, trouvent de larges applications dans la mesure de milieux liquides corrosifs puissants, tels que les acides, les alcalis, les sels et les composés organiques.
Le type LC-L, fabriqué en alliage d'aluminium, est un débitmètre à engrenage ovale compact largement utilisé pour mesurer des milieux liquides peu corrosifs, comme l'eau.
Paramètres techniques du débitmètre d'engrenage ovale
Le matériau du composant principal et la pression nominale
2.Précision: 0,5 grade, 0,2 grade
3.Température de fonctionnement: LC-A ((-20°C~+60°C),LC-B,E,L ((-41°C~+60°C), 60°C~200°C type peut être personnalisé.LC-Q,L: -20°C~+60°C;
4À l'épreuve des explosions: ExiaIICT5, dIICT5
5. Plage de débit comme indiqué dans le tableau ci-dessous ((unité: m3/h)
Remarque:Lorsque la viscosité du liquide mesurée est supérieure à 2000 mpa.S, le débitmètre adopte la viscosité
L'échelle de débit ou le paramètre négociable.
Autres débitmètres spéciaux à engrenages ovaux de la série LC
Extrême-est une vue d'ensemble du débitmètre ovale
Un débitmètre d'engrenage ovale est composé de l'ontologie et de l'émetteur, liquide dans le débit du tuyau
Le signal d'impulsion de débit ou analogue peut être directement converti en signal d'impulsion de débit ou en sortie de signal analogique.
les signaux et notre instrument d'affichage ou autre instrument secondaire et système de support, qui peut
réaliser l'affichage de mesure à distance, contrôler automatiquement, enregistrer le besoin de réglage.
Indice technique
1Le niveau de précision: 0.5, 0.2
2Température de travail: travail général à - 20 ~ + 60 °C)
3Le type d'émetteur: GF, MF, Ag19
4La structure de l'émetteur: BGF, FX, LC-13
Vue d'ensemble du débitmètre à engrenage ovale léger
Le débitmètre à engrenage ovale léger est principalement conçu pour réduire l'utilisation pratique du débitmètre par le client et
recherche et développement d'un nouveau type de débitmètre, divisé en nouveau débitmètre lumineux.
Cette série de compteurs de débit est conçue pour être utilisée par les appareils de mesure de la lumière en aluminium (LC-L, LC-AL) et en aluminium entier (LC-L, LC-AL).
un design novateur, un poids léger, une apparence unique et belle, un montage pratique, une grande précision,
Stabilité linéaire de débit moyen et petit, répétabilité est bonne attendre une caractéristique.
Indice technique
1Le niveau de précision: 0.5, 0.2
2La pression nominale: 1,6 MPa
3Pour les autres paramètres techniques: voir série LC - A
4. Les principaux matériaux constitutifs dans le tableau suivant
Veste de conservation de la chaleur de la série LC-U, débitmètre à engrenage ovale
Pour relever les défis posés par les supports sujets à la solidification à température ambiante ou à la condensation dans certaines conditions de température lors du transport par pipeline et de la surveillance du trafic,il est courant de mettre en place un système de chauffage pour le milieu de tuyauterie. Ce système garantit que le milieu reste fondu et suffisamment chauffé. Cependant, en raison des restrictions sur le passage de la vapeur à proximité du débitmètre à engrenage ovale (pour éviter tout dommage au débitmètre),Nous avons développé des compteurs de débit à engrenages ovales avec des caractéristiques de jaquette isolante.
Cette conception intègre une couche d'isolation autour de la coque du compteur, fournissant une couche d'isolation pour faciliter le débit des milieux solidifiés et maintenir une température spécifique,assurer le fonctionnement normal du débitmètreLa structure de la veste d'isolation peut également être adoptée devant le filtre lorsque le débitmètre à engrenage ovale est installé.La structure intérieure et extérieure de la veste d'isolation est généralement conçue avec une bride de calibre DN15La pression nominale pour le manteau d'isolation est de 0,5 MPa,mais il peut également être personnalisé pour répondre aux exigences spécifiques du client.
Débitmètre d'engrenage ovale quantitatif mécanique de la série LC-D
Le débitmètre ovale quantique mécanique de type LC-D, appelé débitmètre, est un instrument spécialisé composé de trois composants principaux: le débitmètre ovale, le réducteur,et compteur quantitatif.
Ce débitmètre est conçu pour mesurer avec précision le volume de liquide cumulé.la vanne de commande du circuit électrique est automatiquement fermée ou ouverte, répondant aux prescriptions relatives au contrôle du débit.
Référence pour la sélection des pièces et de la forme de la structure du débitmètre volumétrique
Compteur et gouverneur
1. compteur: A, A1, J1, Z, A5, A6, M11, M12, S1, BELZ
2. gouverneur: JT1, GT/F, Y1, Y2, G
3La configuration du débitmètre volumétrique est la suivante:
4. Le radiateur est utilisé pour des températures élevées, comme ci-dessous:
Note:T est le débitmètre de température pour 60-120 °C. S'il n'y a pas d'émetteur, il peut être sans radiateur.
T1 est un débitmètre à haute température de 120 à 200 °C, avec un radiateur long.
T2 est un débitmètre à haute température de 60 à 120 °C, avec émetteur et radiateur court.
Débitmètre d'engrenage ovale Informations de commande
Nom de l'organisme:
1Si le matériau d'engrenage ovale et le matériau de la coque sont les mêmes, il n'est pas nécessaire de noter le matériau d'engrenage ovale.
2. Matériau B-0Cr18Ni9Ti; C-0Cr18Nil2Mo2tI
3. Ajouter B avant l'émetteur, signifie émetteur à l'épreuve des explosions.
4Le compteur de température n'a pas besoin d'être avec le radiateur.
Exigences particulières:
M.I. | HG | SH | SM | AS | JS |
Industrie militaire | Ingénierie chimique | Ingénierie pétrochimique | expédition | Américain | Standard japonais |
