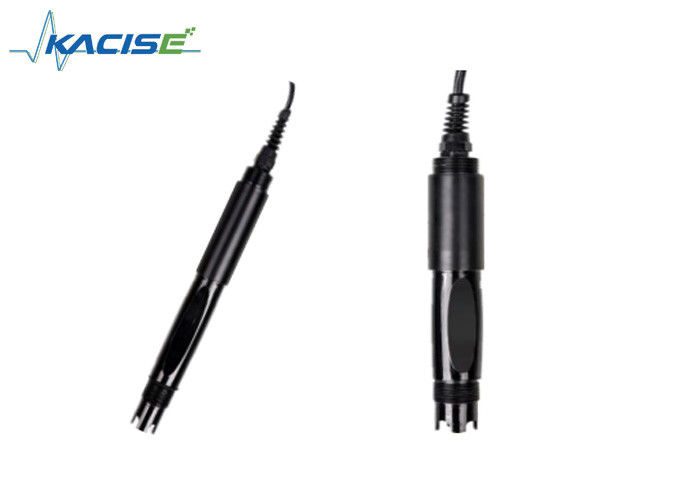

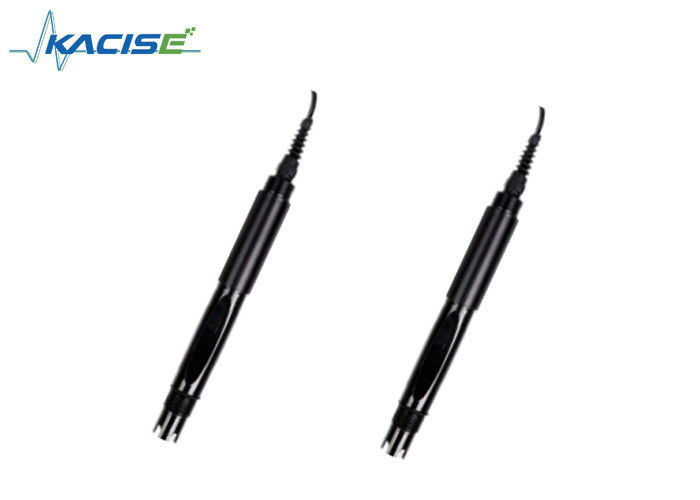

KWS-700 Capteur de pH en ligne


Introduction au projet

Le capteur de pH en ligne KWS-700 est utilisé dans la surveillance de la qualité de l'eau environnementale, la solution acide/alcaline/saline, le processus de réaction chimique, le processus de production industrielle,il peut répondre aux exigences de la mesure en ligne du pH pour la plupart des applications industrielles.

Caractéristique

La sortie du signal est RS-485 (protocole Modbus/RTU).
Connexion pratique à des équipements tiers tels que le PLC, le DCS, l'ordinateur de contrôle industriel, le contrôleur général, l'instrument d'enregistrement sans papier ou l'écran de démarrage.
Double amplificateur différentiel à haute impédance avec une forte anti-interférence et une réponse rapide.

La sonde de pH brevetée, la solution de référence interne, s'écoule très lentement du pont de sel microporeux sous une pression d'au moins 100 KPa (1 Bar),et son hémorragie avant continue pendant plus de 20 moisUn tel système de référence est très stable et la durée de vie des électrodes est multipliée par deux par rapport aux électrodes industrielles classiques.
Facilité d'installation: 3/4 de fil de tuyauterie NPT pour une installation facile sous-marine ou dans des tuyaux et des réservoirs.

Spécifications techniques

Dimension

Installation et raccordement électrique

Installation

Remarque: le capteur ne doit pas être installé à l'envers ou horizontalement lorsqu'il est installé, au moins à un angle de 15 degrés ou plus.

Le câblage

a) ligne rouge - câble d'alimentation (12 ~ 24 V)
b) ligne noire - sol (GND)
c) Ligne bleue - 485A
d) ligne blanche - 485B
e) Fil nu - fil protégé
Une fois le câblage terminé, il convient de vérifier soigneusement pour éviter des connexions incorrectes avant de l'allumer.

Spécification du câble: étant donné que le câble est immergé dans l'eau (y compris l'eau de mer) pendant une longue période ou exposé à l'air, il présente une certaine résistance à la corrosion.Le diamètre extérieur du câble est de Φ6 mm et toutes les interfaces sont imperméables.

Maintenance

Utilisation et maintenance

Lorsque le capteur de pH est mesuré, il doit être nettoyé dans de l'eau distillée (ou de l'eau désionisée),et le papier filtre doit être utilisé pour absorber l'humidité afin d'éviter l'introduction d'impuretés dans le liquide à tester. 1/3 du capteur doit être inséré dans la solution à tester.
Le capteur doit être lavé lorsqu'il n'est pas utilisé, inséré dans une housse de protection avec une solution de chlorure de potassium de 3,5 mol/l, ou le capteur inséré dans un récipient avec un 3.5 mol/l de solution de chlorure de potassium.
Vérifiez si le terminal est sec. Si il est taché, essuyez-le avec de l'alcool absolu et séchez-le. Évitez la immersion à long terme dans de l'eau distillée ou une solution protéique et évitez le contact avec la graisse de silicone.Avec un capteur plus long, son film de verre peut devenir translucide ou contenir des dépôts, qui peuvent être lavés avec de l'acide chlorhydrique dilué et rincés à l'eau.il doit être calibré avec le compteur pour l'étalonnage.
Lorsque l'étalonnage et la mesure ne peuvent être effectués pendant que le capteur est entretenu et entretenu de la manière indiquée ci-dessus, le capteur a échoué.

Tableau de référence Ph du tampon standard

La lecture réelle et la norme de l'instrument présentent parfois une erreur de ± 1 chiffre.

Étalonnage

Remarque: le capteur a été étalonné en usine; s'il ne dépasse pas l'erreur de mesure, l'étalonnage ne doit pas être aléatoire.

a) étalonnage nul
Utiliser 250 ml d'eau distillée dans une bouteille de mesure, verser dans une tasse, ajouter un paquet de poudre d'étalonnage avec pH = 6,86, remuer uniformément avec une tige de verre jusqu'à ce que la poudre soit complètement dissoute,configurer la solution avec un pH = 6.86, mettez le capteur dans la solution, attendez 3 ~ 5 minutes, après que la valeur est stable, voir si la valeur affichée est de 6,86.Voir l'annexe pour les instructions d'étalonnage .

b) Étalonnage de la pente
Pour une solution acide: Prendre 250 ml d'eau distillée dans une bouteille de mesure, verser dans un bol, ajouter un paquet de poudre d'étalonnage avec pH=4,00Remuer uniformément avec une tige de verre jusqu'à ce que la poudre soit complètement dissoute, et configurez la solution topH=4.00 ; dans la solution, attendez 3 à 5 minutes. Une fois la valeur stable, vérifiez si la valeur est 4.00. Sinon, l'étalonnage de la pente est nécessaire.Voir l'annexe pour les instructions d'étalonnage.

Pour une solution alcaline: Prendre 250 ml d'eau distillée dans une bouteille de mesure, verser dans un bol, ajouter un paquet de poudre d'étalonnage avec pH = 9,18Remuer uniformément avec une tige de verre jusqu'à ce que la poudre soit complètement dissoute, et configurez la solution à pH = 9,18 ; dans la solution, attendez 3 à 5 minutes. Une fois la valeur stable, vérifiez si l'affichage est 9,18. Sinon, l'étalonnage de la pente est requis.Voir l'annexe pour les instructions d'étalonnage.

Assurance qualité

Les services d'inspection de la qualité ont des procédures d'inspection standardisées, avec des équipements et des instruments de détection avancés,et en stricte conformité avec les procédures d'essai pour les produits qui subissent un test de vieillissement de 72 heures, test de stabilité, pas de produits de l'usine.

Le destinataire retourne directement le lot de produit avec un taux de défaillance de 2% et tous les coûts encourus sont à la charge du fournisseur.La norme de référence fait référence à la description du produit fournie par le fournisseur..

Garantir la quantité de marchandises et la rapidité de l'expédition.

Engagement de service

La société fournit un service après-vente local dans un délai d'un an à compter de la date de vente, mais n'inclut pas les dommages causés par une mauvaise utilisation.Mais les frais de transport doivent être pris en compte.Si l'appareil est endommagé en cours de route, la société le réparera gratuitement.


Communication des données de l'annexe

1. Format des données

Le format de données par défaut pour la communication Modbus est: 9600, n, 8, 1 (taux de baud 9600bps, 1 bit de démarrage, 8 bits de données, aucune parité, 1 bit d'arrêt).
Des paramètres tels que le débit baud peuvent être personnalisés.

2. Format du cadre d'information

a) Lire le cadre d'instruction des données
06 03 xx xx xx xx xx xx
Adresse Code de fonction Adresse du registre Nombre de registres Code de vérification CRC (bayt inférieur en premier)
b) Lire le cadre de réponse des données
06 03 xx xx... xx xx xx
Adresse Code de fonction Bytes Données de réponse Code de vérification CRC (bayt bas d'abord)
c) Écrire le cadre d'instructions de données
06 06 xx xx xx xx xx
Adresse Code de fonction Adresse d'enregistrement Ecrire les données Code de vérification CRC (bayt bas d'abord)
d) Écrire le cadre de réponse des données (le même cadre de commande des données)
06 06 xx xx xx xx xx
Adresse Code de fonction Adresse d'enregistrement Ecrire les données Code de vérification CRC (bayt bas d'abord)

3. Adresse d' enregistrement

Nom de l'organisme:
a) Adresse du registre Modbus selon le protocole défini avec l'adresse de départ du type de registre (16 hex représente le registre de l'adresse de départ réelle entre parenthèses).
b) Lorsque l'adresse du capteur est modifiée, l'adresse du capteur dans la commande de retour est la nouvelle adresse modifiée.
c) La définition des données qui renvoie la valeur mesurée lors de la lecture des données:
Le montant de la taxe est fixé à la valeur de la taxe.

2-byte mesure 2 octets échelle de valeur de mesure numéro 2 octets valeur de température 2 octets échelle de température

Le type de données par défaut est: entier à double octet, octet élevé d'abord; d'autres sont optionnels en tant que types de virgule flottante.
4. Exemple de commande

a) Lire l'instruction des données:
Fonction: obtenir le pH et la température de la sonde de mesure; l'unité de pH est le pH; l'unité de température est °C.
Cadre de demande: 06 03 00 00 00 04 45 BE.
Cadre de réponse: 06 03 08 00 62 00 02 01 01 00

Exemple de lecture:

pH: 00 62 indique la valeur de pH hexadécimale, 00 02 indique que la valeur de pH est de 2
décimales et est converti en une valeur décimale de 0,98.
valeur de température: 01 01 indique la valeur de température de lecture hexadécimale, 00 01 indique que
la valeur de température est de 1 décimale et est convertie en une valeur décimale de 25,7.

b) Instructions d'étalonnage

Étalonnage nul
Fonction: définir la valeur d'étalonnage de pH zéro de l'électrode. La valeur zéro est basée sur la norme de pH 6,86.
Cadre de demande: 06 06 10 00 00 00 8C BD
Cadre de réponse: 06 06 10 00 00 00 8C BD
Étalonnage de la pente
Fonction: définir la valeur d'étalonnage de la pente de pH de l'électrode; l'étalonnage de la pente est divisé en étalonnage du point élevé et du point bas, et la solution alcaline est mesurée au point élevé;la solution acide est mesurée au point bas, où la solution standard est élevée ici.
point 9.18pH, solution standard basse 4,00pH de la référence d'étalonnage, les exemples sont les suivants:
Calibration du pH de la solution standard à point élevé 9,18:
Cadre de demande: 06 06 10 04 00 00 CD 7C
Cadre de réponse: 06 06 10 04 00 00 CD 7C
Solution standard basse, étalonnage au pH de 4,00:
Cadre de demande: 06 06 10 02 00 00 2D 7D
Cadre de réponse: 06 06 10 02 00 00

c) Définir l'adresse d'identification du périphérique:

Rôle: définir l'adresse du dispositif MODBUS de l'électrode;
Changez l'adresse du périphérique de 06 à 01.
Cadre de demande: 06 06 20 02 00 01 E3 BD
Cadre de réponse: 06 06 20 02 00 01 E3 BD

5. Réponse d' erreur

Si le capteur n'exécute pas correctement la commande hôte, il renvoie les informations de format suivantes:

a) CODE : 01
03 Les données sont erronées
b) COM: code de fonction reçu
