4 - résistance d'isolation hygiénique produite par 20mA de densitomètre de diapason de mètre de niveau du fluide

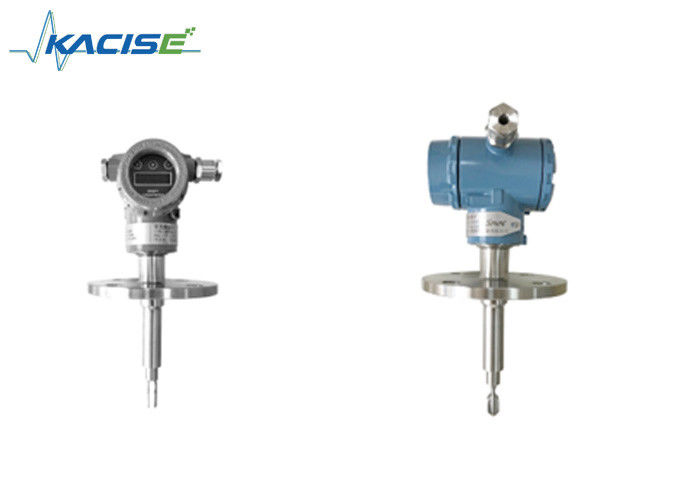

Densitomètre du diapason GXPS-KD100-3

Spécifications techniques

Dimensions et connexion

Des terminaux de signal est placés dans une pièce distincte de la boîte électrique. En câblant, enlevez la couverture à l'autre bout du mètre. Reliez le fil 24V et le fil de signal actuel selon la marque. Le fil de signal actuel NE PEUT PAS être étendu dans la même fente de fil avec le fil de puissance, et ne traverse aucun champ électrique fort.
Le mètre de concentration devrait relier le fil de terre pour la sécurité. En vérifiant la résistance d'isolation

veuillez adopter le courant d'entrée moins que 45V. Le courant de sortie maximum ne dépasse pas 30mA.DC

Méthode de connexion avec le PLC

Méthode de câblage avec disply l'instrument secondaire

Instructions pour la commande

L'information de commande
GX-TD100-A-B-C-D-E-F
Un milieu de mesure
La température de milieu de B
C, mode d'installation (horizontal ou droit, tuyau ou stockage)
D, viscosité moyenne
E, est là n'importe quel corps étranger ou sédiment malpropre
Gamme de mesure de F
Taille de G, de fil, de bride et de tuyau
H, matériel de tuyau
Selon vos besoins, nous pouvons fournir la bonne solution pour que vous choisissiez

Application

Système de détection de densité de camion de réservoir et de niveau liquide

               Jauge de niveau par magnétisme induite et contractée

La station service et la surveillance de pétrolier et le système de gestion est conçue pour la gestion automatique des réservoirs de stockage de pétrole. Le système peut surveillent automatiquement l'huile dans le réservoir de stockage d'huile quand le réservoir est scellé. Par le suivi en temps réel automatique des paramètres d'huile dans le réservoir de stockage d'huile, les conditions de fonctionnement du réservoir de stockage d'huile sont directement reflétées, comme la capacité de stockage d'huile dans le réservoir, la température d'huile, la densité, et les changements dynamiques de la quantité d'huile. Le mètre de densité du diapason de notre société, le mètre de niveau liquide et le mètre de la température sont installés sur le réservoir de stockage de pétrole, et les paramètres tels que la densité, le niveau liquide, le niveau d'eau, la température et la quantité d'huile d'huile sont détectés sur la ligne.
L'huile vierge, le fioul, et le carburant sont transportés de la raffinerie à l'utilisateur par un système de distribution complexe. Il est nécessaire de déterminer le type d'huile, car les différents types d'huile traverseront différents systèmes de distribution. L'huile est dirigée vers le réservoir approprié de produit à l'extrémité de décharge du système. L'inspection précise et fiable d'interface est une nécessité pour s'assurer que chaque produit est correctement stocké dans l'entrepôt, car la contamination de produit est très chère. Pendant l'opération, la mesure de la densité d'huile de la canalisation a deux méthodes de base : mesure statique et mesure (en ligne) dynamique. La mesure statique est généralement obtenue en analysant l'échantillon rassemblé pour obtenir sa densité. Cette méthode est basse dans le coût, simple dans la méthode, haut dans l'exactitude de mesure et haut dans la résolution, mais elle ne peut pas refléter le changement de la densité du temps réel, et il y a une influence de facteur humain. Les points faibles de la basse efficacité ont ne pu pas répondre aux besoins de la métrologie moderne.

Utilisant le mètre de densité de diapason mesurer l'état dynamique a quelques avantages : 1) rendement élevé, facile de réaliser l'automation ; 2) petit impact des facteurs humains ; 3) bon temps réel ; 4) facile à installer. Le mètre de densité de diapason a le mètre de densité préféré pour détecter la densité d'huile sur la ligne.
