Vente en gros d'appareils à haute pression de haute qualité et de haute précision
Description du produit
Le débitmètre de masse de Coriolis de la série KMF mesure directement la "masse" du milieu avec une grande précision basée sur le principe de Coriolis (force de Coriolis).La précision ne serait pas affectée par des facteurs tels que la températureLe débitmètre de Coriolis est constitué de deux parties: le capteur et l'émetteur.Le débitmètre de masse Corioils est conçu et fabriqué sur la base de la norme nationale des normes anti-explosionLa norme de résistance aux explosions est Ex d ib IIC T5 Gb.
Principes de mesure

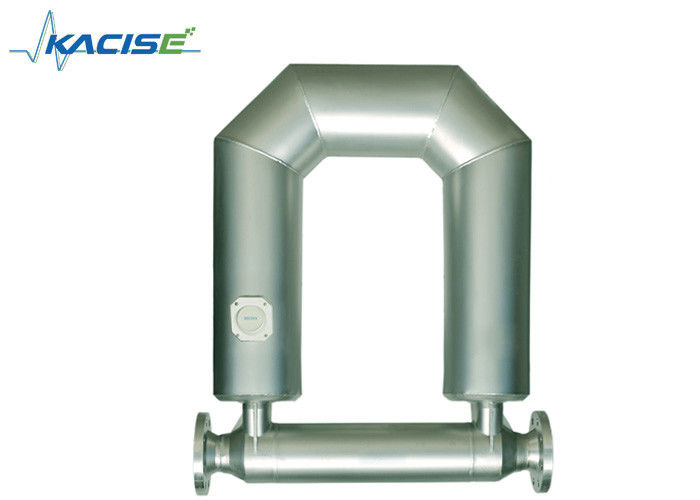

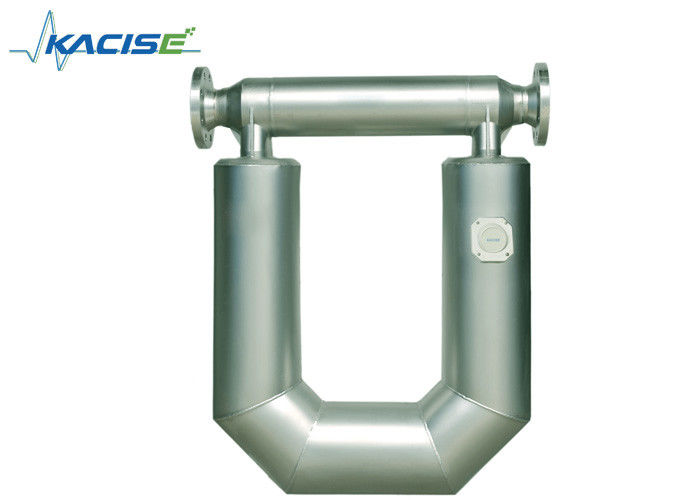

La structure du débitmètre de masse de Coriolis était constituée d'une paire de tubes pliés.
Une nouvelle force de Coriolis apparaîtrait si deux conditions sont remplies: (1) vibration à fréquence normale dans une paire de tubes courbés, (2) fluide circulant dans les tubes.Cette force a été produite lors de la synthèse de la force de vibration et de la force de flux par le fluide dans les tubesDeux capteurs de déplacement situés sur les côtés des tubes détectent la force et produisent des signaux électriques.débit de masse produit directement.
Paramètres
| Module |
DN |
Portée de la mesure |
Pression de travail (MPa) |
Type de connexion (mm) |
| Le KMF-1-1AB |
1.5 |
0 ¢ 4 ¢ kg/h) |
Nombre d'emplois |
Les joints de soudage Φ6 × 1.5 |
| Le KMF-1-1A |
3 |
0 ̊40 ̊ (kg/h) |
Nombre d'emplois |
Les joints de soudage Φ6 × 1.5 |
| Le KMF-1-1B |
6 |
0 ‰ 100 ‰ kg/h |
Nombre d'emplois |
Les joints de soudure Φ10 × 2 |
| Le KMF-1-2A |
8 |
0 ¢ 200 ¢ kg/h |
Nombre d'emplois |
Les joints de soudure Φ10 × 1 |
| Le KMF-1-3A |
10 |
0 ¢ 500 ((kg/h) |
Nombre d'emplois |
La flange DN10 |
| Le KMF-1-3B |
15 |
0 ‰ 1000 (kg/h) |
Nombre d'emplois |
Les pièces de rechange sont classées dans la catégorie des pièces de rechange. |
| Le KMF-1-4 |
20 |
0 ¢ 3000 ((kg/h) |
Nombre d'emplois |
La flange DN20 |
| Le KMF-1-5A |
25 |
0 ¢ 10 ¢ T/h) |
Nombre d'emplois |
La flange DN25 |
| Le KMF-1-5B |
40 |
020 ((T/h) |
Nombre d'emplois |
La flange DN40 |
| Le KMF-1-6A |
50 |
030 ((T/h) |
Nombre d'emplois |
La flange DN50 |
| Le KMF-1-6AB |
65 |
0 ¢ 50 (T/h) |
Nombre d'emplois |
La flange DN65 |
| Le KMF-1-6B |
80 |
0 ‰ 100 t/h |
0 ¢ 2.5 |
DN80 de la bride |
| Le KMF-1-6C |
100 |
0 ̊150 ̊ T/h |
0 ¢ 2.5 |
La flange DN100 |
| Le KMF-1-6CD |
125 |
0 ¢ 200 t/h |
0 ¢ 2.5 |
La flange DN125 |
| Le KMF-1-6D |
150 |
0 ¢ 400 t/h |
0 ¢ 2.5 |
La flange DN150 |
| Le KMF-1-6E |
200 |
0 ¢ 500 t/h |
0 ¢ 2.5 |
La flange DN200 |
Application du projet
La famille de débitmètres KMF Coriolis mesure les débits massiques directs de liquides et de gaz dans pratiquement toutes les applications sans étalonnage spécial.et nos technologies innovantes nous permettent de fournir une large gamme de produits et de services spécifiques à l'industrie et l'expertise pour les mettre à votre service.
- Énergie alternative
- Pétrole et gaz
- Produits chimiques
- Aliments et boissons
- Énergie industrielle
- Les sciences de la vie
- Marine
- Métaux et mines
- Le pouvoir
- Pâte et papier
- Raffinage
- L'eau et les eaux usées
- Autres
Les feutres
- Temps de remplissage réduit avec une capacité de débit plus élevée
- Conception compacte sans pièces mobiles, sans montage spécial et sans conditionnement du débit
- Livraison rapide et support mondial
Sélection de l'instrument
| Code.kmf-1-Sélection du débitmètre produit |
|
Le code |
DN/plage de mesure |
|
1A |
Diamètre: 3 mm, 0-40 kg/h |
|
1B |
Diamètre:6 mm,0-100 kg/h |
|
2A |
Diamètre:8 mm,0-200 kg/h |
|
3A |
Diamètre: 10 mm, 0 à 5000 kg/h |
|
3B |
Diamètre:15 mm,0-1000 kg/h |
|
4 |
Diamètre: 20 mm, 0 à 3000 kg/h |
|
5A |
Diamètre: 25 mm, 0 à 10 th/h |
|
5B |
Diamètre: 40 mm, 0-20ème/h |
|
6A |
Diamètre: 50 mm, 0 à 30 th/h |
|
6AB |
Diamètre: 65 mm, 0 à 50 th/h |
|
6B |
Diamètre: 80 mm, 0 à 100 th/h |
|
6C |
Diamètre: 100 mm, 0 à 150°/h |
|
6CD |
Diamètre: 125 mm, 0-200e/h |
|
6D |
Diamètre: 150 mm, 0 à 500 th/h |
|
6E |
Diamètre:200 mm, 0-800e/h |
|
6F |
Diamètre: 250 mm, 0 à 1 000e/h |
|
|
Sortie du transmetteur de code |
|
|
Une |
4-20mA ((Le débit instantané ou la densité est facultative);0-10Khz ((Le signal d'impulsion de débit instantané);RS485 Modbus RTU;HART |
|
|
|
Casque de l'émetteur de code |
|
|
|
B. Pour |
La taille du trou de câblage:M20*1.5 |
|
|
|
|
Nombre de pression |
|
|
|
|
16 |
1.6Mpa |
|
|
|
|
40 |
4.0Mpa |
|
|
|
|
Le nombre de |
Personnalisation spéciale:en utilisant cette lettre pour demander la personnalisation, veuillez informer le classement de pression |
|
|
|
|
|
Code Nombre de température |
|
|
|
|
|
Une |
-50 à 150°C |
|
|
|
|
|
B. Pour |
-50°C à 250°C |
|
|
|
|
|
C |
-50°C à 350°C |
|
|
|
|
|
D |
-200°C à 150°C |
|
|
|
|
|
|
Classification de la précision du code |
|
|
|
|
|
|
N |
0.20% |
|
|
|
|
|
|
M |
00,15% |
|
|
|
|
|
|
H est |
00,10% |
|
|
|
|
|
|
|
Lien de pression de code |
|
|
|
|
|
|
|
F |
L'équipement doit être équipé d'un dispositif d'échange de données.5 |
|
|
|
|
|
|
|
W |
Type de santé |
|
|
|
|
|
|
|
L |
fils de soudage |
|
|
|
|
|
|
|
T |
Personnalisation |
|
|
|
|
|
|
|
|
Certificat d'inspection du code |
|
|
|
|
|
|
|
|
F |
Norme d'usine:certificat d'essai d'usine |
|
|
|
|
|
|
|
|
Je suis... |
GB:Certificat de vérification par un tiers |
|
|
|
|
|
|
|
|
|
Matériel du code |
|
|
|
|
|
|
|
|
|
Une |
Tuyau de mesure:316L |
|
|
|
|
|
|
|
|
|
C |
Tuyau de mesure:Hastellov |
|
|
|
|
|
|
|
|
|
F |
Tuyau de mesure:PTFE à pulvérisation à paroi interne ((pour un grand diamètre) |
|
|
|
|
|
|
|
|
|
T |
Personnalisation spéciale: en utilisant cette lettre pour demander la personnalisation, s'il vous plaît informer le classement de pression |
|
|
|
|
|
|
|
|
|
|
Émetteur de code |
|
|
|
|
|
|
|
|
|
|
Une |
Type intégré |
|
|
|
|
|
|
|
|
|
|
B ((XX) |
Type divisé (longueur du câble), avec support |
|
|
|
|
|
|
|
|
|
|
|
Code Marque à l'épreuve des explosions |
|
|
|
|
|
|
|
|
|
|
|
Une |
Le numéro d'immatriculation du véhicule |
| kmf-1- |
3b ((0 ‰ 800 kg/h) |
Une |
B. Pour |
40 |
Une |
N |
F |
F |
Une |
B ((10) |
Une |
Informations typiques pour les ordres |
Portée appliquée
Nos produits sont largement utilisés dans les domaines du pétrole, de la chimie, de la métallurgie, de l'électricité, de l'alimentation, des produits pharmaceutiques, de la protection de l'environnement et de l'énergie.et les exportations dans certains pays.
Notre service
1Q: Puis-je mettre mon propre logo sur le produit?
R: Bien sûr. Le logo peut être imprimé sur le boîtier et le nom de l'entreprise peut être gravé sur la plaque d'immatriculation.
2Q: Et le contrôle de qualité?
R: Tous les produits seront testés 3 fois avant d'être emballés.
3Q: Puis-je publier une commande d'essai, 1 pc par exemple?
R: Bien sûr, la commande d'essai est acceptable. En général, nous avons des modèles communs en stock. L'échantillon sera envoyé dans une semaine, après réception du paiement.
4Q: Pouvez-vous concevoir selon mes exigences?
R: Bien sûr, notre équipe va concevoir pour vous, pour que notre débit-mètre de masse de coriolis de tuyau de qualité alimentaire fonctionne parfaitement à votre fin.
Détails de la livraison
7 jours ouvrables livraison rapide. / Société express suggérée: DHL.
