Lieu d'origine: | Chine (continentale) |
Nom de marque: | Kacise |
Certification: | certificate of explosion-proof, CE |
Numéro de modèle: | GXEFM2000 |
Quantité de commande min: | 1pcs |
---|---|
Prix: | Negotiable |
Détails d'emballage: | chaque unité a la boîte individuelle et toutes les boîtes sont emballées dans des forfaits standards |
Délai de livraison: | 5-8 jours de travail |
Conditions de paiement: | L/C, D/A, T/T, D/P, Western Union, MoneyGram |
Capacité d'approvisionnement: | 1000 pièces par semaine |
Chaîne d'application: | Fluides électriquement conducteurs | Type: | GXEFM2000 |
---|---|---|---|
Principe de mesure: | La loi de faraday | Valeur mesurée primaire: | Vitesse d'écoulement |
Valeur mesurée secondaire: | Débit | Produit: | Débitmètre électromagnétique |
Surligner: | compteur de débit d'eaux usées,mètre électromagnétique d'écoulement d'eau |
Description

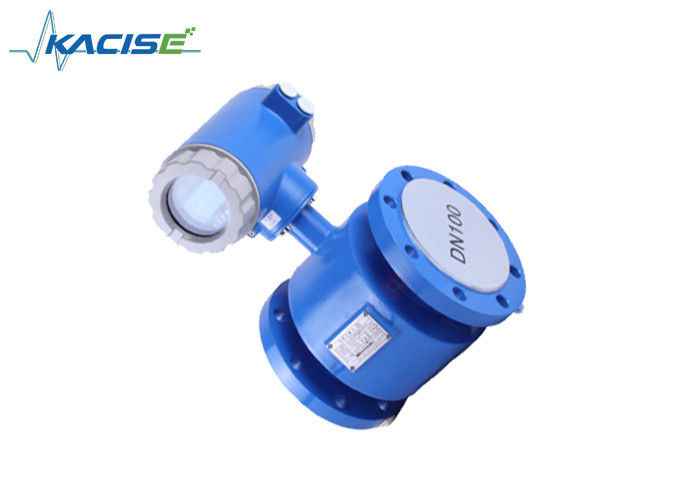

Des compteurs du débit GXEFM2000 électromagnétiques sont prévus pour la mesure liquide dans la plupart des industries comprenant l'eau, les eaux usées, la nourriture et la boisson, pharmaceutique et chimique.
Il y a deux composantes de base de compteur de débit électromagnétique :
1) Le détecteur, qui inclut le tube d'écoulement, isolant le revêtement et mesurant des électrodes
2) Le convertisseur, qui est l'appareil électronique responsable du traitement des signaux, calcul d'écoulement, affichage et signaux de sortie.
Les matériaux de la construction des pièces mouillées (revêtement et électrodes) devraient être appropriés avec les spécifications du type de service prévu. Épreuve de révision des compatibilités compatibles à l'expédition de chaque mètre.
Paramètres
Diamètre de tuyau | DN6~DN2600 | |
Exactitude | 0,3% (option), 0,5%, 1,0% de F.S. | |
Répétabilité | En-dessous de 0,25% | |
Puissance | C.A. : 220V, 50-60Hz ; C.C : +24V (option) | |
Les signaux de sortie | 4~20mA, impulsion, 0~5V | |
Connexion de conduit | M20 * fil 1,5 | |
Interface de communication | RS-232 ; RS-485 ; CERF | |
Pression d'opération | 1.0MPa, 1.6MPa, 4.0MPa, 16MPa (spéciaux) | |
La température liquide | -20°C~80°C, 80°C ~130°C, 130°C ~180°C selon le matériel de doublure | |
Température ambiante | Transducteur -15°C ~50°C du capteur -40°C ~80°C. | |
Humidité ambiante | ≤ 85%RH (à 20C) | |
Taille de débouché de câble | M20×1.5 | |
Alimentation d'énergie | 220VAC±10%, 50-60Hz±1Hz, 24VDC±10%, puissance de batterie (3-5years) | |
Puissance | ≤ 15W | |
Estimations de protection | Type à distance : capteur IP68, transducteur IP65. | |
Matériaux | Électrode | 316L (acier inoxydable), Hastelloy C, Hastelloy B, titane, tantale, etc. |
Revêtement | PTFE, rubb mou heu, le caoutchouc dur, F46, FS, PUR. | |
Tube de mesure | Solides solubles 304, acier au carbone | |
Bride | Le carbone volent, SS304 | |
Anneau au sol | 316L (acier inoxydable), HC, Ti, merci, Cu. | |
Connexion de bride |
Norme nationale GB9119-88 (DIN2051, BS4504), JIS, norme ANSI. Vis. Tri bride pour l'application sanitaire Type d'insertion. |
|
protection à l'épreuve ex | Ib II BT2 d'Exde | |
Contrôle de qualité |
ISO9001-2008, CE |
L'information de commande
Code modèle de suffixe | Description | ||||||||||
GXEFM3000 | -1200 | - COM | -4mA | - Cerf | - C.C | - Pinte | - Teflon1 | - Le GR | - D1400 | - Exd IIC T6 gigaoctet | |
Diamètre | - | Quatre Digitals : par exemple : 10h10 millimètre : 15h15 millimètre 0100 : 100mm 1000 : 1000mm | |||||||||
Émetteur | - COM | Type compact | |||||||||
- Rem | Type à distance | ||||||||||
- Batte | Type d'approvisionnement de puissance de batterie | ||||||||||
- PRO | type à régulation de processus | ||||||||||
Signal Outpt | - N | Aucune sortie | |||||||||
-4mA | 4-20mA | ||||||||||
- Pul | impulsion 1~5KHz | ||||||||||
-4Pul | 4~20mA/1~5KHz | ||||||||||
Communication | - N | Aucune communication | |||||||||
- Cerf | CERF | ||||||||||
- Mod | MODBUS-RTU | ||||||||||
- PRO | PROFIBUS | ||||||||||
- GPRS | Filet de GPRS | ||||||||||
- CDMA | Filet de CDMA | ||||||||||
- WHRT | CERF sans fil | ||||||||||
- Autre | ordre spécial | ||||||||||
Alimentation d'énergie | - C.A. | 85V ~250Vac@46 ~63Hz 20W nominal |
|||||||||
- C.C | 20~36VDC 20W nominal | ||||||||||
- Batte | Approvisionnement de puissance de batterie | ||||||||||
- Bat+ | La batterie +12Vdc conjuguent alimentation d'énergie | ||||||||||
Autre | demande spéciale | ||||||||||
Matériel d'Electorde | -316L | Acier inoxydable 316L | |||||||||
- HasB | Hastelloy B | ||||||||||
- HasC | Hastelloy C276 | ||||||||||
- Pinte | Platine | ||||||||||
- Merci | Tantale | ||||||||||
- Ti | Titane | ||||||||||
- Carte de travail | carbure de wolfram | ||||||||||
Matériel de revêtement | - Rub1 | Le néoprène (- 20-60℃) | |||||||||
- Rub2 | Le néoprène (- 20-90℃) | ||||||||||
- Tef1 | polytetrafluroethylene (- 30-120℃) | ||||||||||
- Tef2 | polytetrafluroethylene (- 20-160℃) | ||||||||||
- P | Polyuréthane | ||||||||||
- FVMQ | FVMQ | ||||||||||
- PFA | DFA | ||||||||||
- ETFE | Tetraflurorethylene d'éthylène | ||||||||||
Fondre l'anneau | - N | Aucun anneau au sol | |||||||||
- Le GR | Fondre l'anneau | ||||||||||
- GE | Fondre l'électrode | ||||||||||
Attribut de connexion humide de partie | - DXX | DXX : D06, D10, D16, D25, D40 D06 : DIN PN6 : D10 : DIN PIN10D16 : DIN PN16 ; D25 : DIN PN25 D40 : DIN PN40 etc. |
|||||||||
- HACHE | HACHE : A1, A3, A6 A1 : Norme ANSI 150# ; A3 : NORME ANSI 300# A6 : Norme ANSI 600# | ||||||||||
- JX | JX : J1, J2, J3 J1 : JIS10K ; J2 : JIS 20K ; J3 : JIS 30K |
||||||||||
- WF | Connexion de gaufrette (disponible pour DN2.5 ; DN6 débit matériel de corps de compteur) : acier inoxydable | ||||||||||
- TR | Tri bride pour le type sanitaire (matériel de corps : acier inoxydable) | ||||||||||
catégorie à l'épreuve explosives | - Exd IIC T6 gigaoctet | Exd IIC T6 gigaoctet | |||||||||
- N | n'ayez pas besoin |
