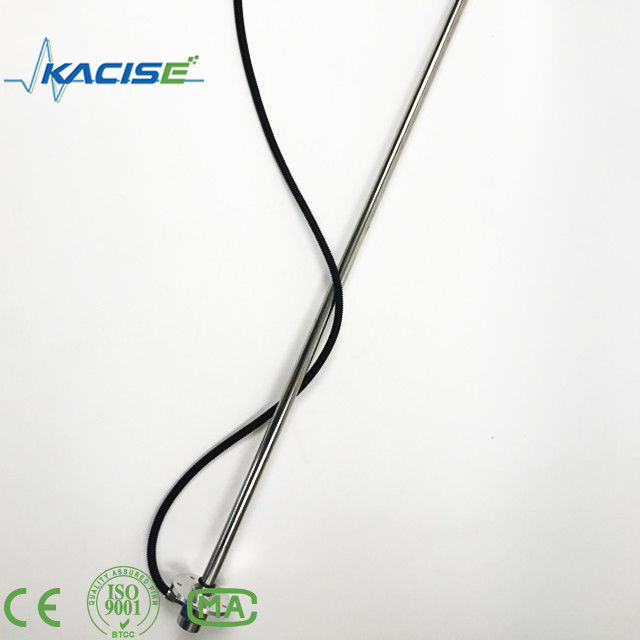

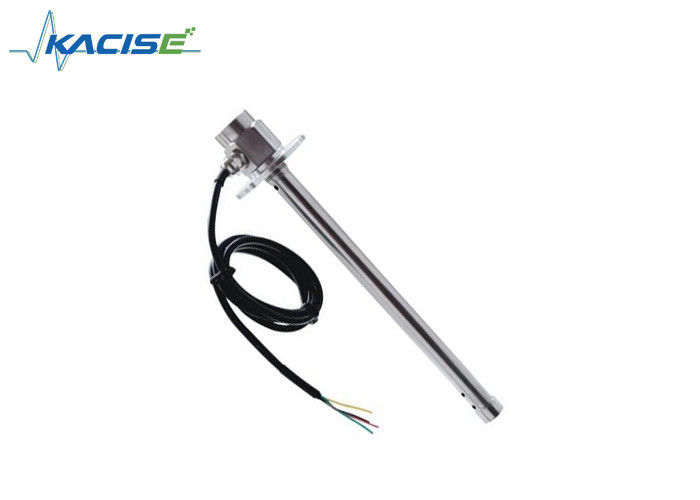

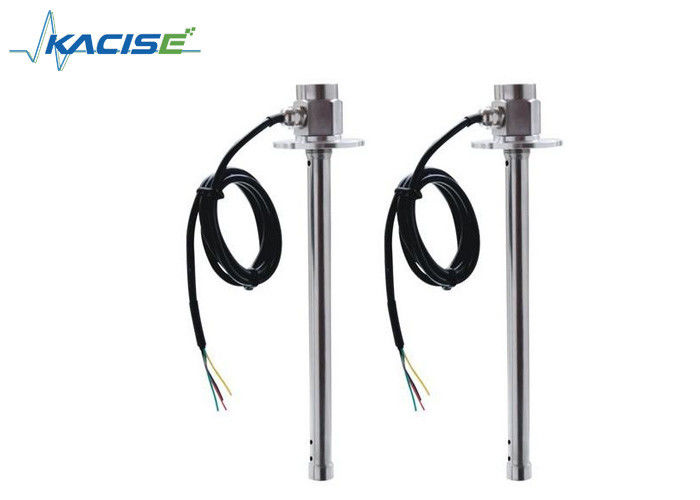

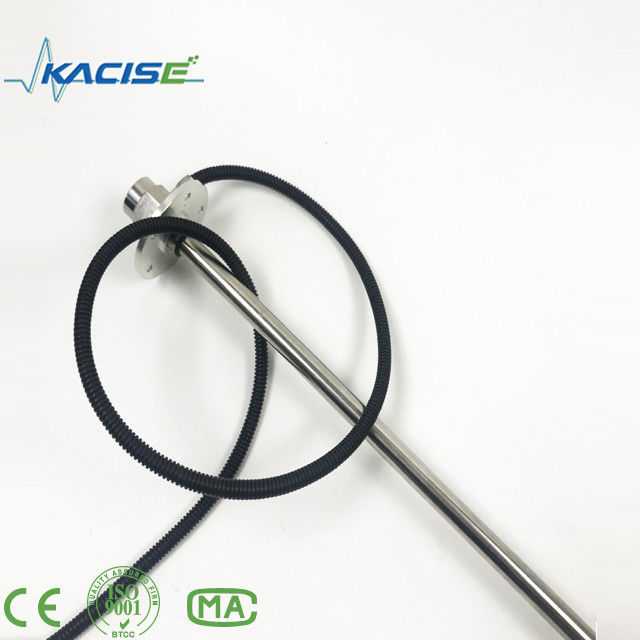

KCF406 IP67 Fluid Level Meter Transmetteur de niveau diesel avec GPS Tracker pour la gestion de flotte avec sortie 4-20ma

3. Méthode d'installation

La méthode de câblage est la suivante:
RS232: La sortie du capteur de cette façon a 4 fils
Rouge 24V+
Pour les appareils à commande numérique:
Émetteur de l'ordinateur RS232 (RXD) bleu
Récepteur d'ordinateur jaune RS232 (TXD)
4 à 20 mA: la sortie du capteur dans ce mode comporte 2 fils
Rouge 24V+
Noir 24V
0 à 5 V: la sortie du capteur dans ce mode comporte 3 fils.
Rouge 24V+
Noir 24V
Voltage de sortie bleu de 0 à 5 V

Nom de l'entreprise:
Il ne peut y avoir qu'un seul type de signal RS232/ 0-5V/4~20mA, et l'un d'entre eux peut être utilisé arbitrairement.
Le capteur utilise une technologie de micro-ordinateur et peut être utilisé directement pour la mesure de divers liquides faiblement corrosifs sans étalonnage.

Installation du capteur:
1 S'il s'agit d'une voiture ancienne, le capteur d'origine doit être retiré.

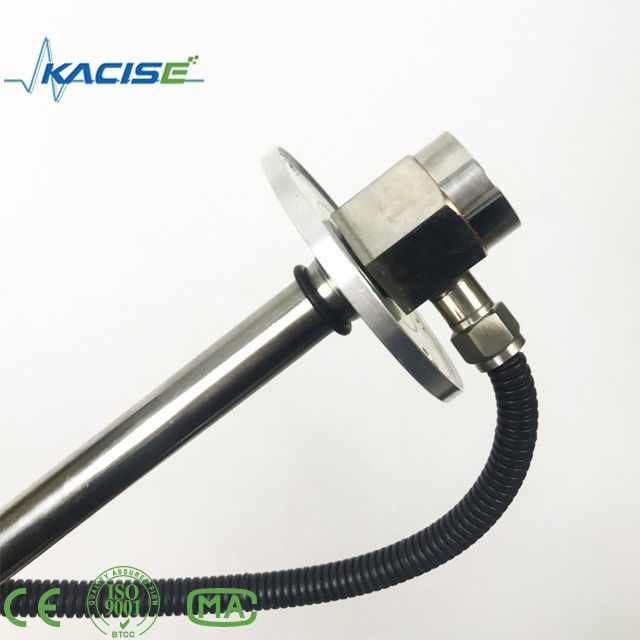

2 Veuillez vérifier les accessoires avant l'installation: bride, plaquette en caoutchouc, anneau O, si les vis sont complètes et cohérentes;
3 Placez l'anneau O sur la racine du capteur;
4 Appliquez un produit d'étanchéité résistant à l'huile sur les deux côtés du tampon en caoutchouc, puis fixez la position du trou avec la bride et la bride du réservoir de carburant, et fixez-le avec des vis.une rotation symétrique doit être appliquée pour assurer une force uniforme dans toutes les directions et éviter les fuites d'huile. ;
5 Insérer le capteur dans la clé pour terminer l'installation du capteur.
6 Connecter le câble d'alimentation et le câble de communication séparément conformément à la définition;
7 Vérifiez que la ligne est normale, vous pouvez allumer la puissance du capteur et que le capteur peut fonctionner normalement.

4. Application

Utilisé dans le réservoir d'huile de carburant pour camion


 5. Les commentaires

Veuillez nous envoyer un e-mail pour plus d'informations, nous vous répondrons dans les 12 heures.
Nous fournirons 12 mois de garantie et une maintenance à vie pour les produits.
Entièrement testé avant la livraison.
Nous fournissons des capteurs de niveau de carburant de haute qualité et fournissons des services de haut niveau.
Nous sommes convaincus qu'une fois que nous aurons coopéré, vous resterez notre ami.
