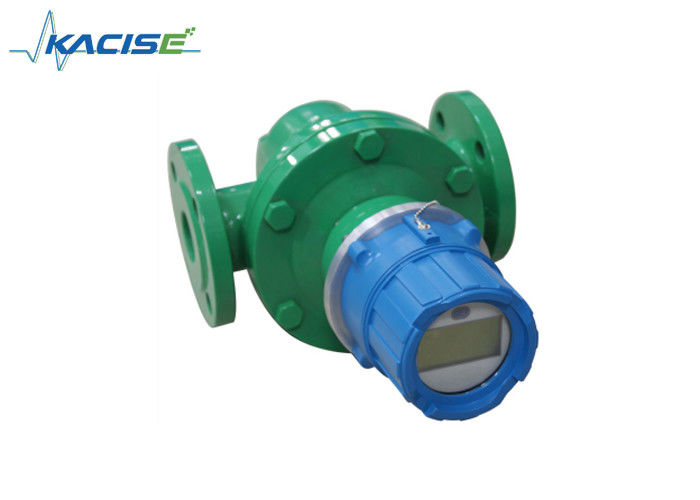

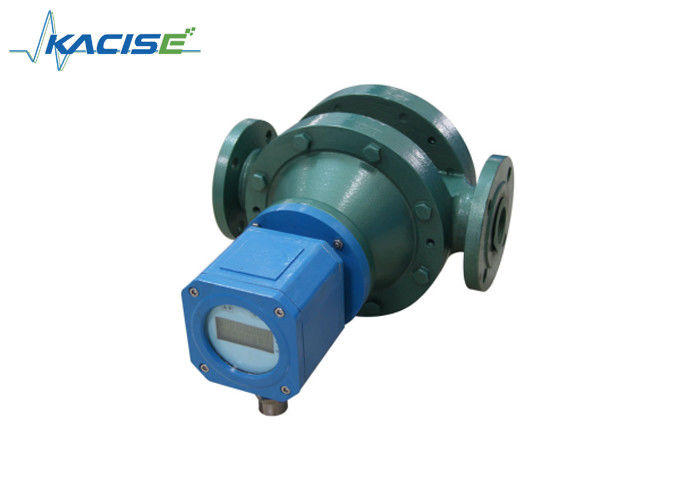

Débitmètre à engrenage ovale pour mesure de l'énergie/débitmètre de type volume DN50 en fonte A lourd
Introduction au projet
Le débitmètre à engrenages ovales de la série LC est l'un des principaux produits de notre société.utilisée pour la mesure du débit de fluide des pipelines sous une certaine pression. Il a une structure simple, une utilisation fiable et une grande précision, le champ de débit n'a pas d'exigences particulières pour l'importation et l'exportation du tuyau,la viscosité de la plage moyenne mesurée et les caractéristiques de la plage de débit sont très larges. Et est donc largement utilisé dans le pétrole, l'industrie chimique, la médecine, les transports, l'alimentation et d'autres secteurs industriels et commerciaux de détection du débit de liquide.Le débitmètre à engrenage ovale de la série LC est particulièrement adapté à la mesure du carburant pétrolier.
Utilisation
Le débitmètre ovale en fonte de type LC-A, largement utilisé dans toutes sortes de produits pétroliers et pour la mesure du matériau en fonte non corrosif.
Le débitmètre à engrenage ovale en acier coulé de type LC-E, utilisé pour la mesure de la pression élevée et du milieu peu corrosif.
Le rotor pour alliage d'aluminium, est adapté pour la faible viscosité, la faible corrosion, comme l'essence, etc.) la mesure du milieu liquide.
Le débitmètre ovale en acier inoxydable de type LC-B, C, largement utilisé dans les liquides corrosifs, tels que les acides, les alcalis, les sels et les composés organiques, pour mesurer le milieu liquide.
Le débitmètre à engrenage ovale en alliage d'aluminium de type LC-L est un petit débitmètre à engrenage ovale, largement utilisé dans le milieu liquide peu corrosif, tel que l'eau, comme la mesure du milieu liquide.
Matériaux des pièces principales et pression de fonctionnement nominale
| |
Coquille et couverture |
plaque de couverture |
roue ovale |
Arbre tournant |
écoulement |
Pression nominale (MPa) |
| LC-A |
Acier moulé |
Fer à fondre |
Fer de fonte, acier inoxydable
d'une épaisseur n'excédant pas 50 cm3
matériel de génie
|
d'acier inoxydable |
D'une épaisseur n'excédant pas 50 mm |
1.6 |
| LC-E |
Acier moulé |
Fer à fondre |
Sous DN50 6.3
DN80-100 4,0 6.3
DN150-200 2.5
|
| LC-B,C |
d'acier inoxydable |
d'acier inoxydable |
d'acier inoxydable |
Graphite, roulement |
1.6,2.5 |
|
Nom de l'entreprise:1. 0Cr18Ni12Mo2Ti pour le type LC-C; 0Cr18Ni9Ti pour le type LC-B.
2La flange est convexe à moins de 2,5 MPa et rugueuse à 6,3 MPa et les deux à 4,0 MPa.
|
2Classe de précision 0.5Classe zéro.2
3Température de fonctionnement: série LC-A ((-20°C~+60°C), série LC-B,E,L ((-41°C~+60°C)
60°C~200°C ((avec radiateur à haute température installé)
4 Marque à l'épreuve de l'explosion: ExiaIICT5, dIIBT4
5- Plage de débit: unité: m3/h
| Le type |
DN |
Viscosité (mPa. s) |
|
Le taux de dépôt3
|
0.3 à 0.8
|
0.8 à 2 |
2 à 200 |
200 à 1000
|
1000 à 2000
|
| Le LC-10 |
10
|
|
0.2 à 0.5
|
|
0.08 à 0.5 |
0.08 à 0.5 |
0.05 à 0.5
|
0.06 à 0.3 |
0- Je suis désolé.3
|
0- Je suis désolé.2
|
| LC-15 |
15
|
|
0.75 à 1.
5
|
|
0.3-1.5 |
0.3-1.5 |
0.15 à 1.5
0.3-3
|
0.2-1.0 |
0.1-1.05
|
0.07 à 0.75
|
| LC-20 |
20
|
|
1.5 à 3
|
1 à 3 |
0.5 à 3 |
0.5 à 3 |
0.3-3
1.5 à 15
|
0.4-2.1 |
0.2-2.1
|
0.15 à 1.5
|
| LC-25 |
25
|
4 à 6
|
3 à 6
|
2 à 6 |
1 à 6 |
1 à 6 |
0.6 à 6
1.56 à 15
|
0.8 à 4.2 |
0.4 à 4.2
|
0.3-3
|
| LC-40 |
40
|
9 à 15
|
7.5 à 15
|
5 à 15 |
2.5 à 15 |
2.5 à 15 |
1.5 à 15
|
2Un à dix.5 |
1.0 à 10.5
|
0.7 à 7.5
|
| LC-50 |
50
|
10 à 24
|
8 à 24
|
8 à 24 |
4.8 à 24 |
4.8 à 24 |
2.4 à 24
|
2Un calibre de.46.8 |
1.6 à 16.8
|
1.2 à 12
|
| LC-B40,50 |
40,50 |
8 à 20 |
6 à 20 |
6 à 20 |
4 à 20 |
4 à 20 |
2 à 20 |
2.8 à 14 |
1.4 à 14 |
1.0 à 10 |
| LC- 65 |
65
|
27 à 40
|
20 à 40
|
15 à 40 |
8 à 40 |
8 à 40 |
4 à 40
|
5.6-28 |
2.8-28
|
2 à 20
|
| LC-80 |
80
|
40 à 60
|
30 à 60
|
20 à 60 |
12 à 60 |
12 à 60 |
6 à 60
|
8.4 à 42 |
4.2-42
|
3 à 30
|
| LC-100 |
100
|
67 à 100
|
50 à 100
|
34 à 100 |
20 à 100 |
20 à 100 |
10 à 100
|
14 à 70 |
6 à 70
|
5 à 50
|
| LC-150 |
150
|
127 à 190 |
95 à 190
|
64 à 190 |
38 à 190 |
38 à 190 |
19 à 190
|
26.6 à 133 |
13.3-133
|
9.5 à 95
|
| LC-200 |
200 |
227 à 340 |
170 à 340
|
114-340 |
56 à 340 |
56 à 340 |
34 à 340
|
47.6-238 |
23.8 à 238.
|
17 à 170
|
| Classe de précision |
|
0.5 |
0.5 |
0.2 |
0.5 |
0.2 |
0.5 |
0.2 |
0.5 |
0.5 |
Remarque: si la température du liquide mesuré est supérieure à 80°C, le débit maximal sera de 90% du débit primaire et le débit minimal sera de 120%.
Installation et fonctionnement
- Un filtre doit être installé devant le compteur et veiller à ce que les flèches sur la fonte du compteur et le filtre pointent dans la même direction du débit du liquide.
- Si le support de mesure contient du gaz, un séparateur de gaz doit être installé devant le compteur.
- Que la conduite soit installée verticalement ou horizontalement, l'arbre de la roue du compteur doit être fixé horizontalement, c'est-à-dire que le cadran est vertical à la surface.
- Lorsque le compteur est correctement installé, il peut être tourné de 180° ou 90° pour faciliter la lecture.
- Avant d'installer le nouveau compteur, poussez d'abord les roues ovales de la sortie plusieurs fois avec une tige de bambou, si les roues ne bougent pas,Ils peuvent être immergés dans l'essence pour éviter les dépôts dans le compteur après l'inspection de l'usine.
- Une soupape d'accélération doit être fixée à l'entrée du compteur, une soupape d'allumage à la sortie, qui doit être activée lentement pour éviter un choc soudain, un reflux et un marteau d'eau.
- Il est interdit de nettoyer le compteur à la vapeur.
- Pour les unités exploitées en continu, un contournement doit être installé.
- Avant l'installation du compteur, la conduite doit être soigneusement nettoyée et, au moment du nettoyage, utiliser une conduite droite à la place du compteur,pour éviter les impuretés,résidus de soudage provenant de l'entrée du compteur.
- Il est interdit d'inspecter le compteur en fonte et en acier en utilisant de l'eau.
- Pendant le fonctionnement du compteur, le débit ne doit pas dépasser le débit indiqué sur la plaque de mamelon.
- Si le milieu mesuré est la causticité, l'acier inoxydable doit être choisi.
