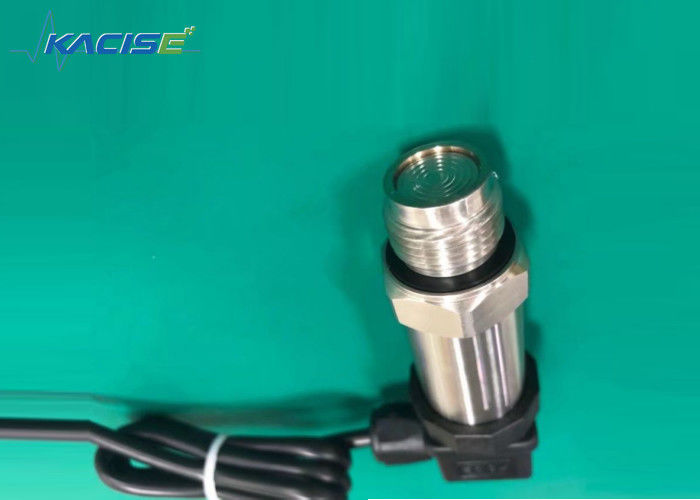

Transmetteur de pression micro de réservoir d'eau de capteur de pression d'eau de structure

Transmetteur de pression micro de réservoir d'eau de capteur de pression d'eau de structure

  • Transmetteur de pression micro de réservoir d'eau de capteur de pression d'eau de structure
  • Transmetteur de pression micro de réservoir d'eau de capteur de pression d'eau de structure
Transmetteur de pression micro de réservoir d'eau de capteur de pression d'eau de structure
Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: KACISE
Certification: CE
Numéro de modèle: GXPS100
Conditions de paiement et expédition:
Quantité de commande min: 1
Délai de livraison: 3-8 jours ouvrables
Conditions de paiement: L/C, D/A, D/P, T/T, Western Union, MoneyGram, Paypal
Capacité d'approvisionnement: 1000000pcs/month
Contact
Description de produit détaillée
Gamme: 0~500m Exactitude: ±0.25%F.S, ±0.5%F.S, ±1.0%F.S
Sortie: 4-20mA, 0~5V, 1~5V, 0~10V Matériel: Solides solubles, 316L
Modèle: GXPS100 Nom: Capteur de pression d'eau
Surligner:

capteur de grande précision de pression

,

Transmetteur de pression piézorésistif

Le diaphragme 4-20mA du transmetteur de pression de réservoir d'eau de capteur de pression de conduite d'eau de connecteur de Hirschman MEMS a produit l'entrée 24V







Caractéristique

Sortie de DC&AC

Exactitude : 0.5%F.S

Noyau de haute qualité d'importation

ligne sortie actuelle de la Non-polarité 2

Divers orifice de connecteur et de refoulement

Gamme de pression et signal de sortie multiples

Le certificat de la CE, d'une sécurité inhérente empêchent éclatent



Application

Produit pétrochimique

Pression de navire

Pression de canalisation

Installation de stockage de gaz

Machine de frigorification

Hydraulique et lubrification

À régulation de processus industriel

Approvisionnement en eau constant de pression



Introduction

Le principe de travail du capteur de pression est que la pression de la pression d'eau mesurée agit directement sur le diaphragme du capteur, de sorte que le diaphragme produise un déplacement micro proportionnel à la pression d'eau, de sorte que la valeur de résistance des changements de capteur, et le circuit électronique détecte le changement, et convertisse un signal standard de mesure correspondant à la pression.



Le transmetteur de pression de la série GXPS100 est une utilisation à fort débit, civile et industrielle, produits rentables. Très utilisé en gaz, détection liquide de pression, telle que l'eau, le pétrole, les liquides corrosifs doux et les gaz.

Le produit emploie la structure de l'acier inoxydable 1Cr18Ni9Ti, importent la marque internationalement célèbre de la diffusion du corps rempli d'huile de noyau de pression, le circuit consacré d'amplificateur d'instrumentation de capteur qui peut faciliter pour calibrer son zéro et complet.



Dimensions dans le millimètre

Transmetteur de pression micro de réservoir d'eau de capteur de pression d'eau de structure 0

Transmetteur de pression micro de réservoir d'eau de capteur de pression d'eau de structure 1

Transmetteur de pression micro de réservoir d'eau de capteur de pression d'eau de structure 2



Paramètre



Spec. Valeur
Chaîne de pression

0~0.2MPa… 60MPa

2bar… 600bar

29psi… 8700psi

20000MmH20… 6118000mmH2O

atmosphère de 1h97 du matin 592

Pression de charge pression de valeur nominale de 1,5 fois (1.5X)
Pression de rupture pression de valeur nominale de 3 fois (3X)
Exactitude ±0.5%F.S (la pinte 300 ou le MARS pour de grande précision sont disponible)
Stabilité Valeur typique 0.25%F.S, valeur maximale : 0.4%F.S
Température de fonctionnement -40°C~120°C
La température de compensation -10°C~70°C
Compatibilité moyenne Tout le milieu caustique compatible avec 1Cr18Ni9Ti
Représentation électrique système de 2 fils système de 3 fils
Le signal de sortie 4~20mA 0~5V 1~5V 0.5~4.5V 0~10V
Alimentation d'énergie 10~30Vdc 8~30Vdc 5V (rapport) 11~30Vdc
Pression de charge (U-10)/0,02 (Ω) >100kΩ
Isolation >100M Ω@50V
Force électrique 500V@60 deuxième
Vibration/impact 10g/5~2000Hz, sinus 11ms des haches X/Y/Z20g
Pression durable 2×106pressure cercle @25°C
Chaîne d'affichage -999~1999@ (PT110&PT111)
Capacité de contact (24V, 1A) @PT111
Connexion électrique Hirsmann, prises d'air, câble fixe, câble de preuve de l'eau
Orifice de refoulement M20×1.5, G1/4, G1/2, R1/2, NPT1/2
Type de pression G, S Temps de réponse : 10ms
Certificat Mode d'une sécurité inhérente E, CE
EMI/EMC IEM : EN50081-1/-2 ; EMC : EN50082-2



Longueur-paquet port-électrique de connexion-câble de GX-Type-Gamme-Sortie-Puissance-pression

  • Type : Type de PS100=universal, mode d'une sécurité inhérente de PS100E=, PS110=PS100+indicator
  • Gamme : 0~0.2… 60MPa, 0~2bar… 600bar= la limitation supérieure de la gamme
  • Sortie : : A=4~20mA, V=0~5Vdc, V05=0.5~4.5Vdc, V1=1~5Vdc, V2=0~10Vdc
  • Puissance : 5Vdc, 24Vdc, 6~24Vdc, 10~30Vdc, 11~30Vdc
  • Orifice de refoulement : M=M20×1.5, G=G1/4, G2=G1/2, R2=R1/2, N2=NPT1/2
  • Connexion électrique : H=DIN43650-A, GX=GX16-7, débouché de câble de C=fixed, débouché de joint de CW=waterproof
  • Longueur de câble : Mètre 1-150m du m=XX XX
  • Paquet : Bb, mousse



e.g. GXPS100-3MPa-A-0.5-DC24-P-Foam

PS100, gamme d'essai est 0-3MPa, exactitude est 0,5%, la sortie de l'alimentation de l'énergie 24Vdc 4-20mA, orifice de refoulement avec M20X1.5, mousse emballée.

Transmetteur de pression micro de réservoir d'eau de capteur de pression d'eau de structure 3

Transmetteur de pression micro de réservoir d'eau de capteur de pression d'eau de structure 4Transmetteur de pression micro de réservoir d'eau de capteur de pression d'eau de structure 5Transmetteur de pression micro de réservoir d'eau de capteur de pression d'eau de structure 6Transmetteur de pression micro de réservoir d'eau de capteur de pression d'eau de structure 7Transmetteur de pression micro de réservoir d'eau de capteur de pression d'eau de structure 8Transmetteur de pression micro de réservoir d'eau de capteur de pression d'eau de structure 9Transmetteur de pression micro de réservoir d'eau de capteur de pression d'eau de structure 10Transmetteur de pression micro de réservoir d'eau de capteur de pression d'eau de structure 11
