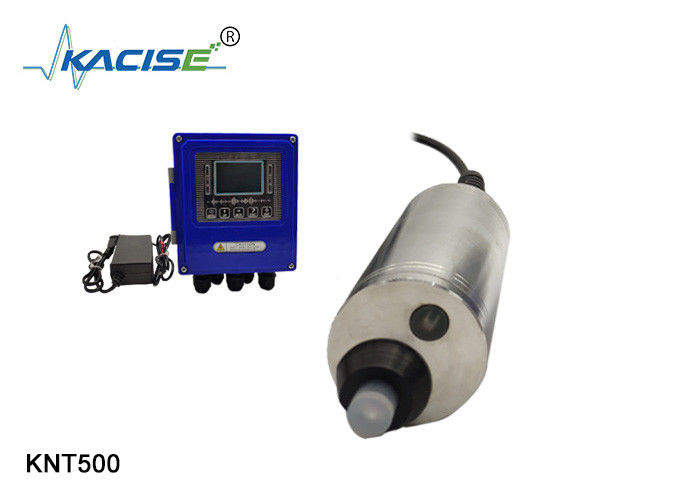

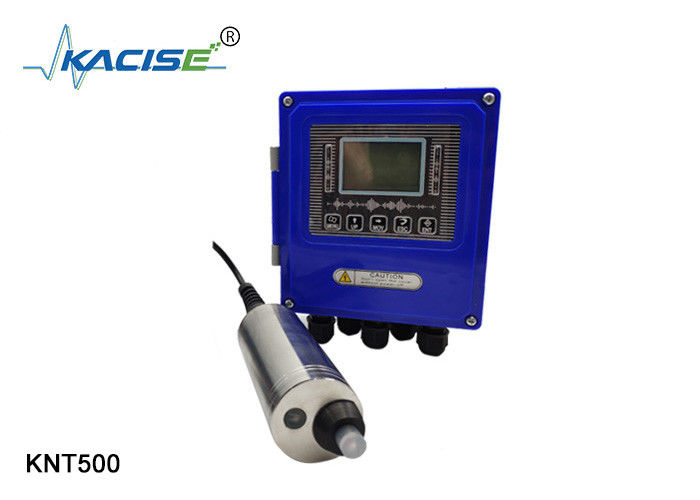

Capteur de traitement de l'eau par turbidité AC220V en acier inoxydable 304 avec monture murale

Production Introduction

Le compteur de turbidité de la série KXTX00 est un instrument de mesure en ligne conçu pour la concentration de solides en suspension.
Le système optique du turbidimètre est constitué d'une lampe à filament de tungstène, d'un détecteur à 90° pour la surveillance de la lumière dispersée et d'un détecteur de lumière de transmission.Le microprocesseur du turbidimètre calcule le rapport du signal entre le détecteur à 90° et le photodétecteur à transmission.The ratio calculation technique can correct the interference caused by chromaticity and light-absorbing substances (such as activated carbon) and compensate the influence caused by the fluctuation of light intensityLe système optique du turbidimètre nécessite également de réduire la dérive de la lumière et d'améliorer la précision de l'essai.
Après que l'onde lumineuse envoyée par l'émetteur sur le capteur du turbidimètre ait traversé l'absorption, la réflexion et la dispersion des objets mesurés dans le processus de transmission,une partie de la lumière transmise peut éclairer le détecteur dans le sens de 180° et une partie de la lumière dispersée se disperse vers le détecteur dans le sens de 90°.L'intensité lumineuse reçue par le détecteur de direction à 180° et 90° a une certaine relation avec la turbidité des eaux usées mesurées.la turbidité des eaux usées peut donc être calculée en mesurant l'intensité de la lumière transmise et de la lumière dispersée.

Applications typiques

Il est utilisé pour mesurer la turbidité de l'eau lors du traitement des eaux usées municipales, des eaux usées industrielles et des boues industrielles.
Mesure de la turbidité de l'eau de contre-lavage du filtre dans les installations d'approvisionnement en eau.
Mesure de la turbidité des effluents des réservoirs d'eau et de sédimentation;processus de production industrielle,
Qualité de l'eau de refroidissement en circulation.
● Utilisation de la technologie de détection de la lumière diffuse et de la lumière transmise
● Fonction d'auto-nettoyage facultative (écoulement à l'air ou à l'eau)
● Fonctionnement du menu intelligent chinois/anglais
● Fonction d'enregistrement et de téléchargement des données
● Différentes fonctions d'étalonnage automatique
● Trois ensembles d'interrupteurs de commande par relais
● Limite haute, limite basse, contrôle de l'hystérésis
● 4-20MA / RS485 différents modes de sortie de signal
● La protection par mot de passe peut être réglée pour empêcher les erreurs de fonctionnement non du personnel.


Principe de mesure

Caractéristiques:
1L'utilisation de la technologie de compensation mutuelle multifaisceaux peut éliminer les erreurs de mesure causées par le collage des fenêtres légères, ainsi que les changements de température et les composants
Vieillissement des pièces et autres effets
2. affichage LCD, fonctionnement du menu chinois, performances stables, fiabilité élevée, fonctionnement pratique pour les travailleurs
3. Le capteur de lancement est facile à installer, a une grande précision, une bonne répétabilité et une forte capacité anti-interférence
4. Prise en charge de la communication 485 4-20mA sortie analogique/support du protocole HART/NB.GPRS.LORA communication (option de fonction)
5- Série de produits complète, avec des capteurs correspondants pour différentes gammes de concentration et une large plage de mesure.
Les capteurs du turbidimètre sont principalement divisés en trois catégories selon les différentes gammes de mesure

un capteur de faisceau unique de projection adapté à la mesure de la turbidité inférieure à 1000 NTU,
Le signal est transmis et reçu à un angle droit de 90°,
Utiliser la lumière diffusée générée par les particules colloïdales en suspension dans l'eau pour calculer la valeur de turbidité,
Le capteur d'entrée est simple à utiliser, facile à installer et facile à entretenir.




Il peut également être utilisé pour mesurer la concentration de boues, supporter différentes unités, différentes gammes de personnalisation.


Diagramme de la taille de la structure du compteur de turbidité

Paramètres techniques du compteur de turbidité



Tableau de sélection des informations de commande



Contactez-nous

Site Internet: www.kacise.com
Téléphone: +86-17719566736
Le courrier électronique: sales@kacise.com
Localisation: Tangyan South Road, zone de haute technologie, ville de Xi'an, province du Shaanxi, Chine


Tableau des abréviations
NTU
L'unité de turbidité est le " degré ", ce qui équivaut au degré de turbidité produit par 1L d'eau contenant 1 mg de SiO2 (ou d'argile blanche, diatomite), soit 1 degré, ou Jackson.L'unité de turbidité est JTU, 1JTU=1mg/l de suspension en argile blanche.
La turbidité indiquée par les instruments modernes est l'unité de turbidité de dispersion NTU, également connue sous le nom de TU.1NTU= 1JTU.
Récemment, il a été considéré au niveau international que la norme de turbidité préparée avec sulfate d'ullotropine-hydrazine a une bonne reproductibilité et a été choisie comme norme uniforme de FTU.1FTU=1JTU.
