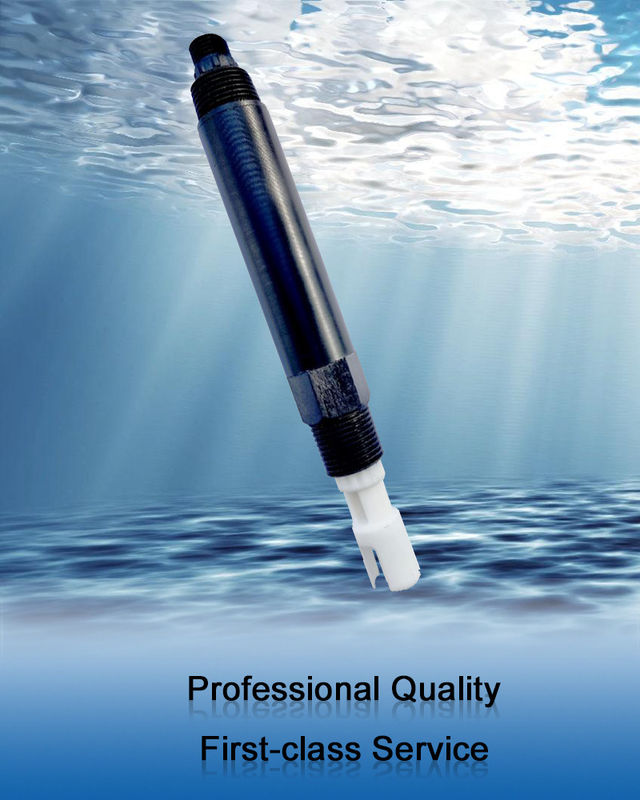

Capteur en ligne de conductivité de moniteur de qualité de l'eau de petit ensemble KEC601 pour eau d'eau de surface d'eau potable la diverse

environnement 1.Application

• Eau potable/eau de surface/divers approvisionnement en eau/traitement de l'eau industriel.
• Sortie de signal : RS-485 (protocole de Modbus/RTU).
• Connexion commode au tiers équipement tel que le PLC, le DCS, l'ordinateur pilote industriel, le contrôleur général, l'instrument enregistreur sans papier ou l'écran tactile.
• Installation d'immersion avec 3/4 filetage de tuyauterie de TNP pour l'installation submersible facile ou installation dans des tuyaux et des réservoirs.
• Catégorie de la protection IP68.

caractéristiques 2.Technical

dessin 3.Dimensional

4.Installation et connexion électrique

4,1 installation

Note : Au moins 2 cm du fond et des murs latéraux du conteneur pendant l'installation et l'essai.

4,2 connexion électrique

a) Ligne rouge - cordon de secteur (12 | 24V)

b) Ligne noire - la terre (la terre)

c) Ligne bleue - 485A

d) ligne blanche - 485B

e) fil nu - fil protégé

Après que le câblage soit accompli, il devrait soigneusement vérifier pour éviter les connexions incorrectes avant de mettre sous tension.

Spécifications de câble : Considérant que le câble est immergé pendant longtemps dans l'eau (eau de mer y compris) ou exposé à l'air, le câble a certaine résistance à la corrosion. Le diamètre extérieur du câble est Φ6 millimètre et toutes les interfaces sont imperméables.
