KFL501 fluorure en ligne Ion Sensor Convenient To Connect à PLC, DCS

environnement 1.Application

KFL501 a intégré le capteur en ligne d'ion de fluor utilise une électrode ion-sélective de membrane solide pour examiner les ions de fluor libres dans l'eau avec la compensation de température pour assurer l'essai rapide, simple, précis et économique. Les paramètres, les protocoles de transmission, et l'entretien techniques du capteur d'ion de fluor sont décrits en détail en ce manuel.

2.Feature

• Sortie de signal : Protocole de l'autobus RS-485 (Modbus/RTU), commode pour se relier au PLC, le DCS, l'ordinateur pilote industriel, le contrôleur général, l'instrument enregistreur ou l'écran tactile sans papier et tout autre tiers équipement.

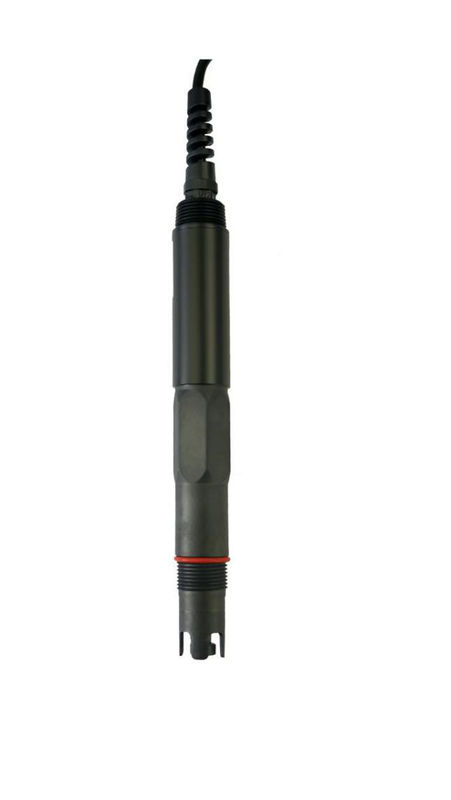

• La sonde brevetée d'ion de fluor, la solution interne de référence suinte extrêmement lentement du pont en sel microporeux sous la pression au moins de 100KPa (1Bar). Un tel système de référence est très stable et a une plus longue vie d'électrode que les électrodes industrielles conventionnelles.
• Facile à installer : filetage de tuyauterie de 3/4 pouce TNP pour l'installation submersible facile ou l'installation dans des tuyaux et des réservoirs.
• Niveau de la protection IP68.

caractéristiques 3.Technical

dessin 4.Dimensional

5.Installation et connexion électrique

1. Installation

Note : Le capteur ne devrait pas être à l'envers installé ou horizontalement quand installé, au moins sous un angle de 15 degrés ou de plus.

2. Connexion électrique

a) Ligne rouge - cordon de secteur (12 | 24 C.C de V)

b) Ligne noire - la terre (la terre)

c) Ligne bleue - 485 A

d) Ligne blanche - 485 B

e) Fil nu - fil protégé

Après que le câblage soit accompli, il devrait soigneusement vérifier pour éviter les connexions incorrectes avant de mettre sous tension.

Spécifications de câble : Considérant que le câble est immergé pendant longtemps dans l'eau (eau de mer y compris) ou exposé à l'air, le câble a certaine résistance à la corrosion. Le diamètre extérieur du câble est Φ6 millimètre et toutes les interfaces sont imperméables.

6.Maintenance

6,1 entretien d'utiliser-et

L'électrode d'ion de fluor a été déclenchée dans l'eau désionisée pendant 24 heures avant l'utilisation.

L'élément de détection de l'électrode d'ion de fluor doit être nettoyé avec de l'eau désionisé et a gardé au sec pendant le stockage. Si le temps d'entreposage est plus de 8 heures, mettez un chapeau protecteur sur la tête de film. La solution de référence de l'électrode composée fait attention à ne pas être évaporé pour causer la cristallisation. Avant d'examiner, si le temps d'entreposage d'électrode est moins d'une semaine, 50 ml de TISAB peut être imbibé dans 50 ml de l'eau désionisée. Si le temps d'entreposage est plus d'une semaine, l'électrode devrait être nettoyée, a essuyé sec, et placé dans l'emballage original.

Vérifiez si le terminal est sec. S'il est souillé, essuyez-le avec de l'alcool absolu et séchez-le. Évitez l'immersion à long terme dans la solution d'eau distillée ou de protéine et empêchez le contact avec la graisse de silicone. L'électrode est utilisée pendant longtemps. Quand une erreur de mesure se produit, elle doit être calibrée avec le mètre.

Quand le calibrage et la mesure ne peuvent pas être effectués tout en maintenant et maintenant l'électrode de la façon ci-dessus, l'électrode a échoué. Veuillez remplacer l'électrode.

6,2 calibrage de capteur

Note : Le capteur a été calibré avant de quitter l'usine. S'il n'est pas au delà de l'erreur de mesure, il ne devrait pas être arbitrairement calibré.

a) Calibrage zéro

Placez le capteur dans une fiole contenant la solution étalon et l'attente zéro 5 minutes. Après que la valeur soit stable, voyez si la valeur montrée est dans la marge d'erreur. Sinon, effectuez un calibrage zéro. Référez-vous à l'annexe pour des instructions de calibrage.

b) Calibrage de pente

Placez le capteur dans une fiole contenant la solution étalon de la pente et attendez 5 minutes. Après que la valeur soit stable, voyez si la valeur montrée est dans la marge d'erreur. Sinon, le calibrage de pente est exigé. Référez-vous à l'annexe pour des instructions de calibrage.

7.Quality et service

7,1 garantie de la qualité

• Le service d'inspection de qualité a normalisé les procédures d'inspection, l'équipement et les moyens d'essai avancé et parfait, et strictement selon les règlements, de faire l'essai de vieillissement de 72 heures et l'essai de stabilité sur le produit, et de ne pas permettre à un produit non qualifié de quitter l'usine.
• La partie de réception renvoie directement le groupe de produit avec un taux d'échec de 2%, et tous les coûts engagés sont étés à la charge du fournisseur. La norme se rapporte à la description de produit fournie par le fournisseur.
• Garantissez la quantité de marchandises et la vitesse de l'expédition.

7,2 accessoires et pièces de rechange

Ce produit inclut :

• 1 capteur
• 1 copie du manuel
• 1 certificat

7,3 engagement de service après-vente

La société fournit le service après-vente local d'ici un an de la date de la vente, mais n'inclut pas des dommages provoqués par utilisation inexacte. Si la réparation ou l'ajustement est exigée, renvoyez-svp le, mais les frais de transport doivent être vaniteux. Endommagé sur le chemin, la société réparera les dommages de l'instrument pour libre.
