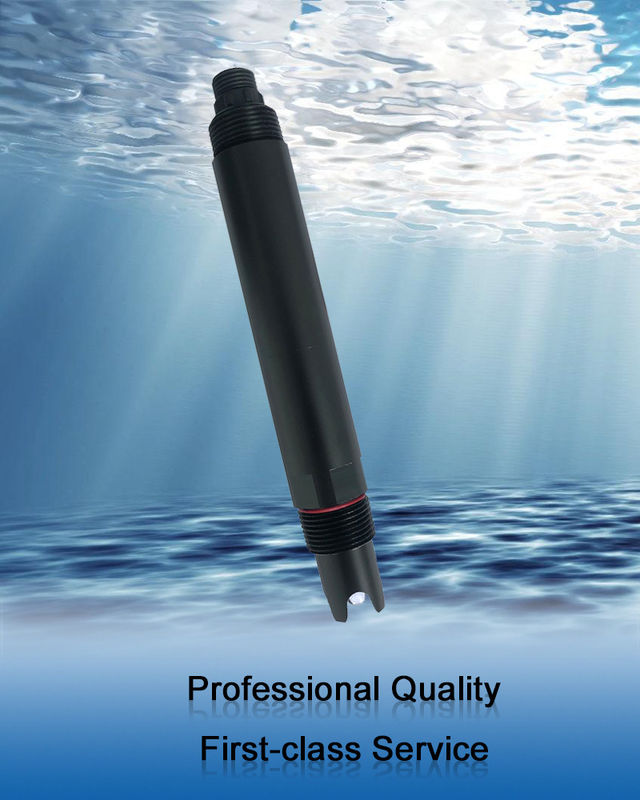

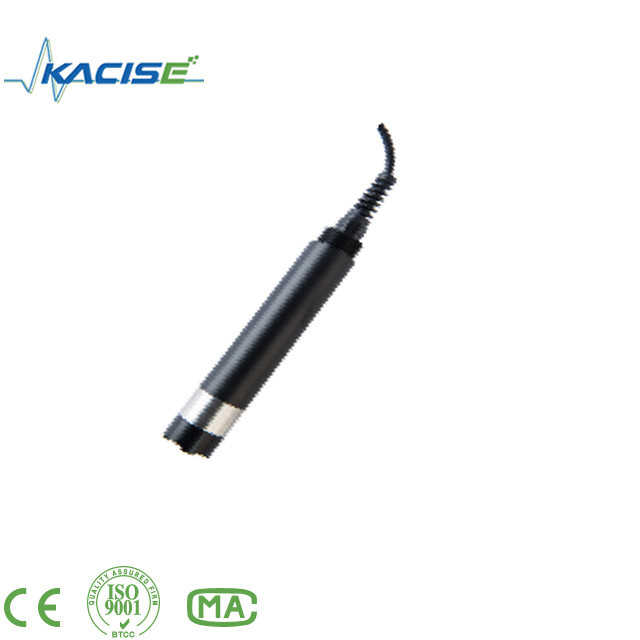

KPH601 Sortie du signal du capteur PH en ligne: RS-485 (Modbus/Protocole RTU) Amplificateur différentiel à double haute impédance

1.Environnement d'application

Utilisé pour la surveillance environnementale de la qualité de l'eau, la solution acide/alcaline/saline, le processus de réaction chimique et le processus de production industrielle,il peut répondre aux exigences de la mesure en ligne du pH pour la plupart des applications industrielles.


2. Caractéristique

• La sortie du signal est RS-485 (protocole Modbus/RTU).
• Connexion pratique à des appareils tiers tels que les PLC, les DCS, les ordinateurs de contrôle industriels, les contrôleurs à usage général, les instruments d'enregistrement sans papier ou les écrans tactiles.
• Double amplificateur différentiel à haute impédance avec une forte anti-interférence et une réponse rapide.
• La sonde de pH brevetée, la solution de référence interne, s'écoule extrêmement lentement du pont de sel microporeux à une pression d'au moins 100 kpa (1 bar),et son hémorragie avant continue pendant plus de 20 moisUn tel système de référence est très stable et la durée de vie des électrodes est multipliée par deux par rapport aux électrodes industrielles classiques.
• Facilité d'installation: 3/4 de fil de tuyauterie NPT pour une installation facile sous-marine ou dans des tuyaux et des réservoirs.
• Grade de protection IP68.

3.Le secteur privéSspécifications

Note:Le connecteur du capteur est une tête mâle à maillon imperméable à l'eau M16-5.

4.Installation etEélectriqueCsur le sujet

4.1 Installation

Remarque: le capteur ne doit pas être installé à l'envers ou horizontalement lorsqu'il est installé, au moins à un angle de 15 degrés ou plus.

4.2 électriqueConnexion

a) ligne rouge - câble d'alimentation (12 ~ 24 V)
b) ligne noire - sol (GND)
c) Ligne bleue - 485A
d) ligne blanche - 485B
e) fil vide - fil protégé
Une fois le câblage terminé, il convient de vérifier soigneusement pour éviter des connexions incorrectes avant de l'allumer.

Spécification du câble: étant donné que le câble est immergé dans l'eau (y compris l'eau de mer) pendant une longue période ou exposé à l'air, le câble présente une certaine résistance à la corrosion.Le diamètre extérieur du câble est de Φ6 mm et toutes les interfaces sont imperméables.

5.Maintenance

5.1 Utilisation etMaintenance

Lorsque le capteur de pH est mesuré, il doit être nettoyé dans de l'eau distillée (ou de l'eau désionisée),et le papier filtre doit être utilisé pour absorber l'humidité afin d'éviter l'introduction d'impuretés dans le liquide à tester. 1/3 du capteur doit être inséré dans la solution à tester.
Le capteur doit être lavé lorsqu'il n'est pas utilisé, inséré dans une housse de protection avec une solution de chlorure de potassium de 3,5 mol/l, ou le capteur inséré dans un récipient avec un 3.5 mol/l de solution de chlorure de potassium.
Vérifiez si le terminal est sec. Si il est taché, essuyez-le avec de l'alcool absolu et séchez-le.Avec un capteur plus long, son film de verre peut devenir translucide ou contenir des dépôts, qui peuvent être lavés avec de l'acide chlorhydrique dilué et rincés à l'eau.il doit être calibré avec le compteur pour l'étalonnage.
Lorsque l'étalonnage et la mesure ne peuvent pas être effectués pendant que le capteur est entretenu et entretenu de la manière indiquée ci-dessus, le capteur a échoué.

                                                  pH R du tampon standardéferenceTableau

La lecture réelle et la norme de l'instrument présentent parfois une erreur de ± 1 mot.

5.2 Étalonnage

Remarque: le capteur a été calibré avant de quitter l'usine.
a) Étalonnage zéro
Utiliser 250 ml d'eau distillée dans une bouteille de mesure, verser dans un bol, ajouter un paquet de poudre d'étalonnage avec pH = 6.86, remuer uniformément avec une tige de verre jusqu'à ce que la poudre soit complètement dissoute, régler la solution avec un pH = 6.86, mettez le capteur dans la solution, attendez pendant 3 ¢5 minutes, après que la valeur est stable, voir si la valeur affichée est de 6.86Si ce n'est pas le cas, vous devez effectuer un étalonnage à zéro.

b) Étalonnage de la pente
Pour une solution acide: prendre 250 ml d'eau distillée dans une bouteille de mesure, verser dans un bol, ajouter un paquet de poudre d'étalonnage à pH = 4.00, remuer uniformément avec une tige de verre jusqu'à ce que la poudre soit complètement dissoute et régler la solution à pH = 4.00; Dans la solution, attendre 3 à 5 minutes.00Si ce n'est pas le cas, l'étalonnage de la pente est requis. Voir l'annexe pour les instructions d'étalonnage.
Pour une solution alcaline: prendre 250 ml d'eau distillée dans une bouteille de mesure, verser dans un bol, ajouter un paquet de poudre d'étalonnage à pH = 9.18, remuer uniformément avec une tige de verre jusqu'à ce que la poudre soit complètement dissoute et régler la solution à pH = 9.18; Dans la solution, attendre 3 à 5 minutes.18Si ce n'est pas le cas, l'étalonnage de la pente est requis. Voir l'annexe pour les instructions d'étalonnage.

6.Qualité etSle service

6.1 QualitéAssurance

• Le service d'inspection de la qualité dispose de procédures d'inspection standardisées, d'équipements et de moyens d'essai avancés et parfaits, et est strictement conforme aux règlements,pour effectuer un essai de vieillissement de 72 heures et un essai de stabilité sur le produit, et de ne pas laisser un seul produit non qualifié quitter l'usine.
• La partie destinataire retourne directement le lot de produit avec un taux de défaillance de 2%, et tous les coûts encourus sont à la charge du fournisseur.La norme de référence fait référence à la description du produit fournie par le fournisseur..
• Garantir la quantité de marchandises et la rapidité de l'expédition.

6.2 Les accessoires etSparePles arts
Ce produit comprend:

• 1 capteur
• Poudre d' étalonnage 3 emballages
• 1 exemplaire du manuel
• 1 certificat

6.3 Après-venteSle serviceCl'omission
La société fournit un service après-vente local dans un délai d'un an à compter de la date de vente, mais n'inclut pas les dommages causés par une mauvaise utilisation.Mais les frais de transport doivent être pris en compte.Si l'appareil est endommagé en cours de route, la société le réparera gratuitement.
