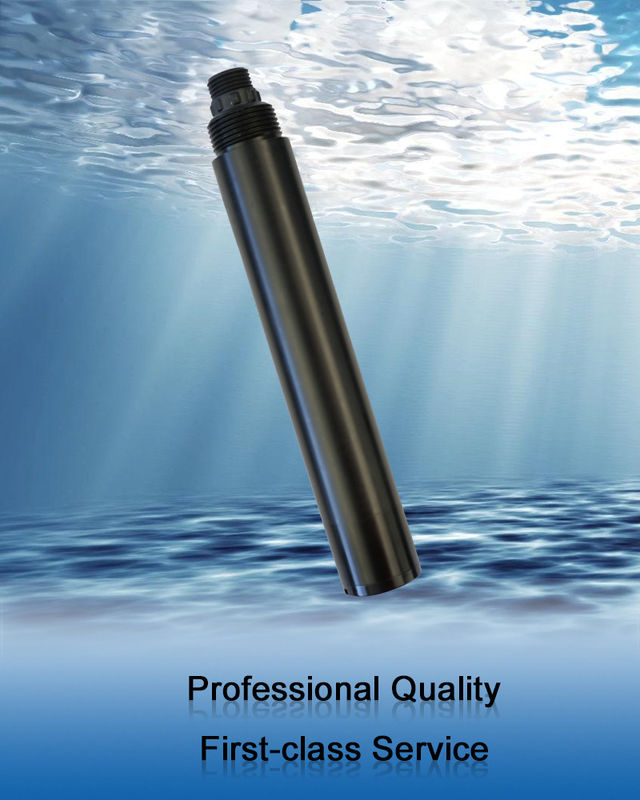

Le capteur en ligne 90° de la suspension KSS601 a dispersé le principe léger, l'appui intégré RS-485, Modbus/RTU de capteur de température

principe 1.Operational

Le KSS601 a intégré le capteur en ligne de suspension est conçu et fabriqué utilisant le principe de la mesure légère dispersée de suspension. Quand un faisceau de lumière est incident sur un échantillon d'eau, la lumière est dispersée par les matières en suspension dans l'échantillon d'eau, et la lumière dispersée dans l'échantillon d'eau est calculée en mesurant l'intensité de la perpendiculaire légère dispersée à la lumière d'incident et en la comparant à la valeur interne de calibrage, linéarisée pour produire la valeur finale.

2.Feature

• 90° a dispersé le principe léger, capteur de température intégré
• Appui RS-485, protocole de Modbus/RTU
• Structure fibreoptique, résistance forte à l'interférence légère externe
• Source lumineuse infrarouge de LED avec de forte stabilité
• IP68 protection, profondeur d'eau à moins de 20 mètres
• Commode, rapide, stable et facile à maintenir

caractéristiques 3.Technical

dessin 4.Dimensional

5.Installation et connexion électrique

5,1 installation


Conditions de distance d'installation : gardez plus de 5cm avec le mur latéral et 10cm ou plus avec le fond.

5,2 connexion électrique

a) Ligne rouge - cordon de secteur (12 | 24V)
b) ligne de noir - la terre (la terre)

c) ligne bleue - 485A
d) ligne blanche - 485B
e) fil nu - fil protégé
Après que le câblage soit accompli, il devrait soigneusement vérifier pour éviter les connexions incorrectes avant de mettre sous tension.

Spécifications de câble : Considérant que le câble est immergé pendant longtemps dans l'eau (eau de mer y compris) ou exposé à l'air, le câble a certaine résistance à la corrosion. Le diamètre extérieur du câble est Φ6 millimètre et toutes les interfaces sont imperméables.

6.Maintenance

6,1 procédures et méthodes d'entretien

6,1.1 programme d'entretien
La propreté de la fenêtre de mesure est très importante pour maintenir les lectures précises.

6,1.2 méthode d'entretien

• Surface externe de capteur : Nettoyez la surface externe du capteur avec de l'eau l'eau du robinet. S'il reste des débris laissés, essuyez-les avec un tissu mou et humide. Pour de la saleté têtue, ajoutez un certain liquide de lavage de ménage à l'eau du robinet pour la nettoyer.
• Vérifiez le câble du capteur : le câble ne devrait pas être tendu en travaillant normalement, autrement le câble à l'intérieur du câble sera cassé et le capteur ne fonctionnera pas correctement.
• Examinez la fenêtre de la mesure du capteur pour déceler la saleté.

6,1.3 note
La sonde contient les composants optiques et électroniques sensibles. Assurez-vous que la sonde n'est pas sujette au choc mécanique grave. Il n'y a aucune partie à l'intérieur de la sonde qui exigent l'entretien d'utilisateur.

6,2 calibrage de capteur

• Calibrage zéro : utilisez un grand nombre de becher pour prendre une quantité appropriée de suspension zéro ou une concentration connue de la suspension (0 | 200.0mg/L), le capteur est placé verticalement dans la solution, l'embout avant du capteur est au moins 10cm du fond du becher, 1 calibrage zéro minute est exécuté après que la valeur soit stable. Les instructions se rapportent à l'annexe.
• Calibrage de pente : Placez la sonde de capteur dans une suspension de la concentration connue (200.0~2000.0mg/L). L'embout avant du capteur est au moins 10cm à partir du fond du becher. Après 1 minute, la valeur est stabilisée et la pente est calibrée. Les instructions se rapportent à l'annexe.

Note : Aucune bulle ne peut être produite à l'avant de la sonde.

6,3 questions fréquemment posées

7.Quality et service

7,1 garantie de la qualité

• Le service d'inspection de qualité a normalisé les procédures d'inspection, l'équipement et les moyens d'essai avancé et parfait, et strictement selon les règlements, de faire l'essai de vieillissement de 72 heures et l'essai de stabilité sur le produit, et de ne pas permettre à un produit non qualifié de quitter l'usine.
• La partie de réception renvoie directement le groupe de produit avec un taux d'échec de 2%, et tous les coûts engagés sont étés à la charge du fournisseur. La norme se rapporte à la description de produit fournie par le fournisseur.
• Garantissez la quantité de marchandises et la vitesse de l'expédition.

7,2 accessoires et pièces de rechange
Ce produit inclut :

• 1 capteur
• 1 copie des instructions
• 1 certificat

7,3 engagement de service après-vente
La société fournit le service après-vente local d'ici un an de la date de la vente, mais n'inclut pas des dommages provoqués par utilisation inexacte. Si la réparation ou l'ajustement est exigée, renvoyez-svp le, mais les frais de transport doivent être vaniteux. Endommagé sur le chemin, la société réparera les dommages de l'instrument pour libre.
