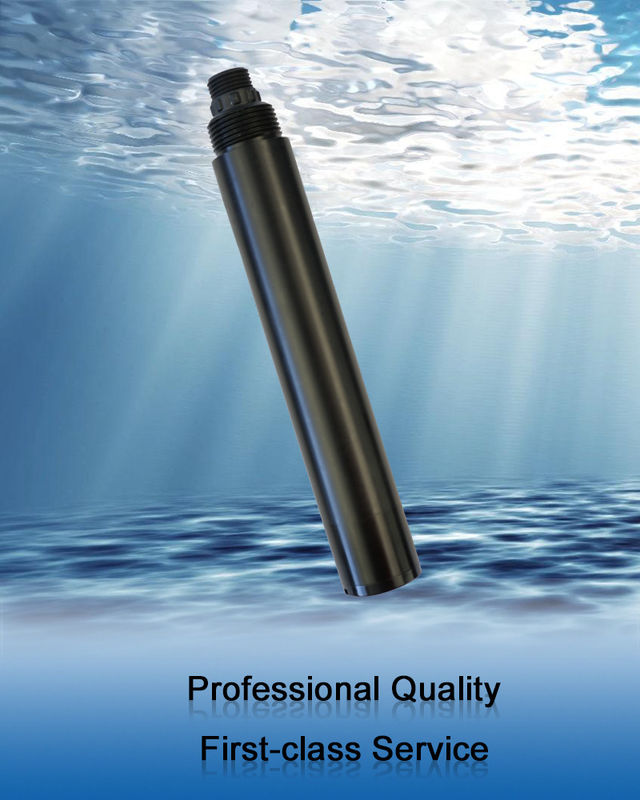

Sensor de suspension de protection IP68 de 2000 mg/L avec support RS-485 pour la surveillance de la qualité de l'eau

Le capteur de suspension en ligne intégré KSS601 est conçu et fabriqué en utilisant le principe de mesure de suspension à lumière diffusée. Lorsqu'un faisceau de lumière arrive sur un échantillon d'eau, la lumière est diffusée par les matières en suspension dans l'échantillon d'eau, et la lumière diffusée dans l'échantillon d'eau est calculée en mesurant l'intensité de la lumière diffusée perpendiculairement à la lumière incidente et en la comparant avec la valeur d'étalonnage interne, linéarisée pour produire la valeur finale.

• Principe de lumière diffusée à 90°, capteur de température intégré
• Prise en charge du protocole RS-485, Modbus/RTU
• Structure à fibre optique, forte résistance aux interférences lumineuses externes
• Source de lumière LED infrarouge à haute stabilité
• Protection IP68, profondeur d'eau inférieure à 20 mètres
• Pratique, rapide, stable et facile à entretenir

Exigences de distance d'installation : garder plus de 5 cm avec la paroi latérale et 10 cm ou plus avec le fond.

a) Ligne rouge - cordon d'alimentation (12 ~ 24 V)
b) Ligne noire - masse (GND)
c) Ligne bleue - 485A
d) ligne blanche - 485B
e) fil nu - fil blindé
Une fois le câblage terminé, il doit être soigneusement vérifié pour éviter des connexions incorrectes avant la mise sous tension.
Spécification du câble: Étant donné que le câble est immergé dans l'eau (y compris l'eau de mer) pendant une longue période ou exposé à l'air, le câble présente une certaine résistance à la corrosion. Le diamètre extérieur du câble est de Φ6 mm et toutes les interfaces sont étanches.

6.1.1 Calendrier d'entretien
La propreté de la fenêtre de mesure est très importante pour maintenir des lectures précises.

6.1.2 Méthodes d'entretien

• Surface extérieure du capteur : nettoyez la surface extérieure du capteur avec de l'eau du robinet. S'il reste encore des débris, essuyez-les avec un chiffon doux et humide. Pour certaines salissures tenaces, ajoutez un peu de liquide vaisselle ménager à l'eau du robinet pour la nettoyer.
• Vérifiez le câble du capteur : le câble ne doit pas être tendu lorsqu'il fonctionne normalement, sinon le câble à l'intérieur du câble sera cassé et le capteur ne fonctionnera pas correctement.
• Vérifiez la fenêtre de mesure du capteur pour déceler de la saleté.

6.1.3 Remarques
La sonde contient des composants optiques et électroniques sensibles. Assurez-vous que la sonde n'est pas soumise à des chocs mécaniques importants. Aucune pièce à l’intérieur de la sonde ne nécessite une maintenance de l’utilisateur.

• Étalonnage du zéro : utilisez une grande quantité de bécher pour prendre une quantité appropriée de suspension zéro ou une concentration connue de suspension (0 ~ 200,0 mg/L), le capteur est placé verticalement dans la solution, l'extrémité avant du capteur est à au moins 10 cm du fond du bécher, 1 minute d'étalonnage du zéro est effectuée une fois la valeur stable. Les instructions se réfèrent à l'annexe.
• Étalonnage de la pente : placez la sonde du capteur dans une suspension de concentration connue (200,0 ~ 2000,0 mg/L). L'extrémité avant du capteur est à au moins 10 cm du fond du bécher. Après 1 minute, la valeur est stabilisée et la pente est calibrée. Les instructions se réfèrent à l'annexe.

Remarque : Aucune bulle ne peut être générée à l’avant de la sonde.

• Le service d'inspection de la qualité dispose de procédures d'inspection standardisées, d'équipements et de moyens de test avancés et parfaits, et en stricte conformité avec la réglementation, pour effectuer un test de vieillissement et un test de stabilité de 72 heures sur le produit, et pour ne pas permettre à un produit non qualifié de quitter l'usine.
• Le destinataire renvoie directement le lot de produits avec un taux d'échec de 2%, et tous les frais engagés sont à la charge du fournisseur. La norme de référence fait référence à la description du produit fournie par le fournisseur.
• Garantir la quantité de marchandise et la rapidité d’expédition.

7.2 Accessoires et pièces de rechange
Ce produit comprend :

• 1 capteur
• 1 copie des instructions
• 1 certificat

7.3 Engagement du service après-vente
La société fournit un service après-vente local dans un délai d'un an à compter de la date de vente, mais n'inclut pas les dommages causés par une mauvaise utilisation. Si une réparation ou un ajustement est nécessaire, veuillez le retourner, mais les frais d'expédition doivent être minimes. Endommagé en cours de route, l'entreprise réparera gratuitement les dommages causés à l'instrument.
