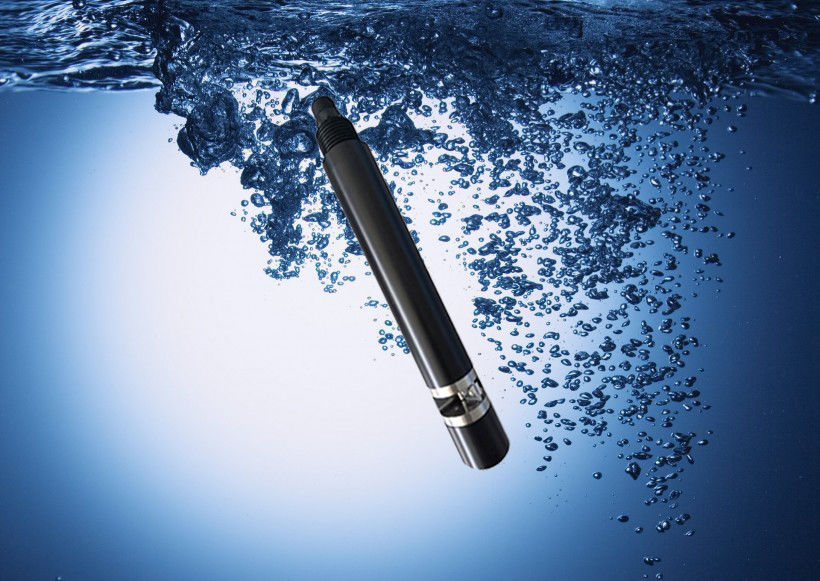

KCD310 Capteur de COD en ligne pas de réactifs pas de pollution petite taille plus pratique turbidité et température de COD

1.Principe

Beaucoup de composés organiques dissous dans l'eau absorbent la lumière ultraviolette.la teneur en polluants organiques dissous dans l'eau peut être mesurée avec précision en mesurant l'absorption de ces composés organiques à la lumière UV de 254 nm de longueur d'onde. Le capteur de COD en ligne KCD310 utilise deux sources lumineuses, une lumière ultraviolette pour mesurer la teneur en COD dans l'eau, l'autre lumière de référence pour mesurer la turbidité de l'eau, en plus,l'atténuation du tracé optique est compensée par un algorithme spécial, ce qui permet d'éliminer dans une certaine mesure l'interférence des impuretés de particules afin d'obtenir une mesure plus stable et fiable.

2. Caractéristiques

• Aucun réactif, aucune pollution, protection économique et environnementale
• Petite taille, installation plus pratique, surveillance continue en ligne de la qualité de l'eau
• Le cabillaud, la turbidité et la température peuvent être mesurés
• Compensation automatique pour les interférences de turbidité
• Avec une brosse de nettoyage pour empêcher l'adhérence biologique
• Petite dérive, réponse rapide, mesure plus précise
• Même la surveillance à long terme est extrêmement stable
• Sans entretien, longue durée de vie et faible coût
• Capteur numérique, interface RS-485, protocole Modbus/RTU
• électronique à faible consommation, conception anti-interférence

3Spécifications techniques

4.Dessin dimensionnel

Note: le connecteur de capteur est un connecteur étanche M16-5

5Installation et raccordement électrique

5.1 Installation

Lorsque le capteur suspendu doit éviter en raison du débit d'eau, installer le capteur, pas plus de 2 mètres de la profondeur de la surface de l'eau Dans un capteur qui frappe un mur ou une autre structure hydraulique,Si le courant est très fortS'il vous plaît, réparez le capteur.

Installez le capteur à 2 mètres de la surface de l'eau.

Le capteur a été abaissé de 30 cm au-dessous du niveau d'eau le plus bas possible, en tenant compte des fluctuations du niveau d'eau.

Le capteur est placé dans l'eau où il n'y a pas de bulles.

Il est recommandé d'installer une gaine de câble à l'extérieur du câble de capteur.

5.2 Connexion électrique

Le câble est un câble blindé à 4 cœurs en paire torsadée défini en séquence de lignes:

Fil rouge -- câble d'alimentation (12 ~ 24VDC)

Ligne noire (GND)

Ligne bleue -- 485a

Ligne blanche -- 485b

Avant l'électrification, la séquence de câblage doit être soigneusement vérifiée pour éviter les pertes inutiles causées par des erreurs de câblage.

Instructions de câblage: considérer le câble immergé à long terme dans l'eau (y compris l'eau de mer) ou exposé à l'air, tous les câbles doivent faire un traitement imperméable à l'eau,le câble client doit avoir une certaine capacité anticorrosion.

6- Maintenance

 6.1 Calendrier et méthodes de maintenance

 Calendrier de maintenance

Pour assurer une mesure précise, le nettoyage est très important, le nettoyage régulier du capteur contribue à la stabilité des données.

Remarque: la fréquence d'entretien indiquée dans le tableau ci-dessus est uniquement recommandée. Veuillez nettoyer le capteur en fonction de son utilisation réelle.

Méthode de maintenance

1) surface du capteur: nettoyer la surface du capteur avec de l'eau du robinet. Si des débris restent, essuyer avec un chiffon mouillé et doux. Pour les saletés tenaces, ajouter un peu de détergent ménager à l'eau du robinet pour nettoyer.

2) vérifier le fil du capteur: le fil ne doit pas être tendu lorsqu'il fonctionne normalement, sinon il est facile de casser le fil à l'intérieur du fil et de provoquer le capteur ne peut pas fonctionner normalement.

3) vérifier si la fenêtre de mesure du capteur est sale et si le pinceau de nettoyage est normal.

4) vérifier si le pinceau du capteur est endommagé.

5) après 18 mois d'utilisation continue, retourner à l'usine pour remplacer le dispositif d'étanchéité dynamique.

Points à noter

La sonde contient des composants optiques et électroniques sensibles. Assurez-vous que la sonde ne soit pas touchée par des machines lourdes. Il n'y a pas de pièces à l'intérieur de la sonde qui nécessitent une maintenance par l'utilisateur.

 6.2 Étalonnage des capteurs

Étalonnage de la turbidité

 Étalonnage zéro: prenez la bonne quantité de liquide de turbidité zéro avec le Big Beaker, mettez le capteur dans la solution verticalement,et calibrer le point zéro après 3 ~ 5 minutes de stabilisation numérique- Appendice de référence des instructions.

Étalonnage de la pente: le capteur est placé dans une solution dans une solution standard de 100 NTU pendant 3 à 5 minutes après stabilisation numérique.

Étalonnage de la morue

Khp (phtalate d'hydrogène de potassium, C8H5KO4) est un réactif chimique courant qui peut être utilisé pour préparer une solution standard de DCO.

Préparation de la solution standard

1 peser avec précision 0,8503 g KHP dans un flacon de 1000 ml. Remplir avec de l'eau distillée ou désionisée au niveau le plus élevé.

2 verser 100 ml de la solution dans un flacon de 1000 ml, puis remplir au maximum avec de l'eau distillée ou désionisée.La solution à concentration de 5 mg/l a été préparée selon la même méthode..

Conserver la solution standard concentrée (étape 2.1) dans une bouteille en verre noir et à basse température pour éviter sa décomposition.2) doit être utilisé dans les 24 heures suivant la préparation..

Étalonnage (2 points d'étalonnage)

1 le capteur a été placé dans une solution COD de 5 mg/L et toutes les voies lumineuses ont été confirmées immergées dans de l'eau > 2 cm sans bulles.d.

2 mettre le capteur dans une solution de 100 mg/l de COD et calibrer la pente selon la commande de l'annexe.

Note: 1. le KHP présente un risque cancérogène, veuillez porter des gants lors de l'opération, éviter tout contact avec la peau.

2. Lors de l'étalonnage, calibrez d'abord la température, puis calibrezla turbidité, puis calibrer la DCO.

3Si la pente est calibrée et que la valeur du capteur ne change pas dans les 3 minutes, éteindre et rallumer.

Points à noter

Pour protéger le capteur du soleil

S' il vous plaît ne touchez pas le capteur avec votre main

La surface du capteur est exempte de bulles d'air pendant la mesure et l'étalonnage

Évitez d'appliquer directement des contraintes mécaniques (pression, rayures, etc.) au capteur pendant son utilisation.

6.3 Questions fréquemment posées

7Qualité et service

7.1 Assurance qualité

Les services d'inspection de la qualité ont des procédures d'inspection standardisées, avec des équipements et des moyens d'essai avancés et parfaits, et en stricte conformité avec les règles d'inspection,72 heures de vieillissement des produits en vue d'expérimentations, les expériences de stabilité, ne laissez pas une usine de produits non qualifiés.

Le destinataire renvoie le lot du produit avec un taux de non-conformité de 2% et tous les coûts sont à la charge du fournisseur.La norme de contrepartie se réfère à la description du produit fournie par le fournisseur..

Garantir la quantité et la rapidité de livraison.

7.2 Pièces détachées

Ce produit comprend:

1 capteur

1 exemplaire du manuel d'utilisation

Certificat 1

7.3 Engagement de service après-vente

Notre société fournit un service après-vente pendant un an à compter de la date de vente, mais n'inclut pas les dommages causés par une mauvaise utilisation. Si une réparation ou un ajustement est nécessaire, veuillez le retourner à vos frais.,la société réparera les dommages de l'instrument gratuitement.
