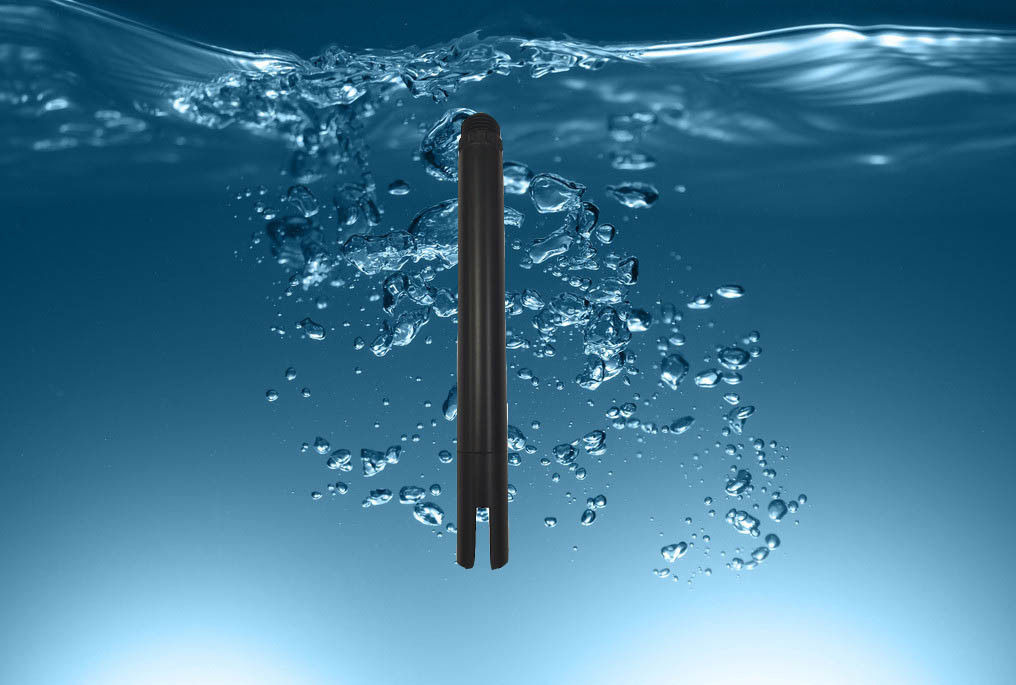

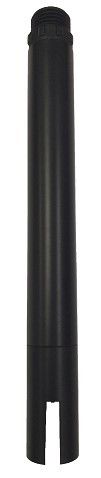

KEC310 Capteur de conductivité en ligne facile à installer Installation sous-marine Ip68

1.Environnement d'application

Eau potable/eau de surface/various water supplies/industrial water treatment (eau de traitement industriel)

2. Caractéristique

• Signal de sortie: RS-485 (modbus ou protocole RTU)
• Convient pour se connecter au PLC, au DCS, à l'ordinateur de contrôle industriel, au contrôleur général, à l'instrument d'enregistrement sans papier ou à l'écran tactile et à d'autres équipements tiers.
• Facile à installer: installation sous-marine.
• Ip68, niveau de confinement.

3Spécifications techniques

4.Dessin dimensionnel

5.Installation

Remarque: à une distance d'au moins 2 cm du fond et des parois latérales du réservoir pendant l'installation et l'essai.

6La conductivité électrolytique et sa mesure

Nos fluides corporels — sang, lymphe et liquide interstitiel — contiennent tous une forte concentration de chlorure de sodium et d'autres minéraux; ils sont tous des électrolytes; la conductivité du sang est d'environ 0.54 S/m à 37°C

La conductivité des solutions aqueuses, dans lesquelles le courant électrique est transporté par des ions chargés, est déterminée par le nombre de porteurs de charge (la concentration),la vitesse de leur mouvement (la mobilité ionique dépend de la température de la solution) et la charge qu'ils transportent (valence des ions)Par conséquent, dans la plupart des solutions aqueuses, la concentration plus élevée conduit à plus d'ions et donc à une plus grande conductivité.la conductivité peut commencer à diminuer avec une concentration croissanteAinsi, deux concentrations différentes du même sel peuvent avoir la même conductivité.

La température affecte également la conductivité, car à des températures plus élevées, les ions se déplacent plus rapidement, ce qui augmente la conductivité.L'eau distillée ordinaire en équilibre avec le dioxyde de carbone contenu dans l'air et les solides totalement dissous inférieurs à 10 mg/l a une conductivité d'environ 20 μS/cmLa conductivité des différentes solutions est indiquée dans le tableau ci-dessous.

La conductivité de l'eau distillée est d'environ 0,055 μS/cm

Deux électrodes d'un capteur de conductivité (à gauche) et du capteur de température (à droite) utilisées pour la compensation automatique de la température (ATC) dans un compteur TDS

Pour déterminer la conductivité d'une solution,un compteur de conductivité ou de résistance (ils sont techniquement les mêmes) est généralement utilisé et la valeur mesurée est ensuite recalculée manuellement ou automatiquement à la conductivitéIl s'agit de l'analyse des caractéristiques physiques de l'appareil de mesure ou du capteur, y compris la surface des électrodes et la distance de séparation entre les deux électrodes.Les capteurs sont assez simples.Les détecteurs de conductivité sont caractérisés par uneconstante cellulaire, qui est donné par le rapport de la distance entre les électrodesDà la zone normale au débit de courantUne:

K = D/A

Cette formule fonctionne bien lorsque la surface des électrodes est beaucoup plus grande que la séparation entre elles car dans ce cas, la plupart du courant électrique circule directement entre les électrodes. Exemple:pour 1 centimètre cube de liquideK = D/A= 1 cm/1 cm2 = 1 cm−1. Notez que les cellules avec de petites électrodes largement espacées ont des constantes cellulaires de 1,0 cm−1 ou plus tandis que les cellules avec des électrodes plus grandes et étroitement espacées ont des constantes de 0.1 cm−1 ou moinsLa constante de cellule de divers dispositifs de mesure de la conductivité varie de 0,01 à 100 cm−1.

Constante théorique de la cellule: gaucheLe K.= 0,01 cm−1, à droiteLe K.= 1 cm−1

Pour obtenir la conductivité à partir de la conductivité mesurée, on utilise la formule suivante:

σ = K ∙ G

où

σest la conductivité de la solution en S/cm,

Le K.est la constante cellulaire en cm−1,

Gest la conductivité de la cellule en Siemens.

La constante de la cellule n'est généralement pas calculée, mais mesurée pour un dispositif de mesure ou une installation particulière à l'aide d'une solution de conductivité connue.qui calcule automatiquement la conductivité à partir de la conductivité ou de la résistance mesuréeParce que la conductivité dépend de la température de la solution, devices for measuring conductivity often contain a temperature sensor that allows measuring the temperature and providing the automatic temperature compensation (ATC) to the standard temperature of 25°C.

La méthode la plus simple de mesure de la conductivité est d'appliquer une tension à deux électrodes plates immergées dans la solution et de mesurer le courant résultant.Selon la loi d' Ohm, la conductivitéGest le rapport de courantJe suis...à la tensionV:

G = I/V

Cependant, les choses ne sont pas aussi simples qu'elles semblent. Il y a beaucoup de difficultés. Lorsque la tension CC est utilisée, les ions peuvent s'accumuler près des surfaces des électrodes et des réactions chimiques peuvent se produire à la surface.Cela conduira à augmenter la résistance de polarisation sur les surfaces des électrodesSi nous essayons de mesurer la résistance, par exemple, de la solution de chlorure de sodium à l'aide d'un multimètre, nous pouvons obtenir des résultats erronés.nous verrons clairement que la lecture sur l'écran augmente assez rapidementPour atténuer ce problème, on utilise souvent quatre électrodes au lieu de deux.

La polarisation des électrodes peut être évitée ou réduite en appliquant un courant alternatif et en ajustant la fréquence de mesure.où la résistance de polarisation est relativement faibleLes fréquences plus élevées sont utilisées pour mesurer des valeurs de conductivité élevées.Les compteurs de conductivité à 2 électrodes numériques modernes utilisent généralement des formes d'onde de courant alternatif complexes et une compensation de températureIls sont étalonnés en usine et une réétalonnage est souvent nécessaire sur le terrain, car la cellule change constamment avec le temps.Il peut être modifié en raison de la contamination ou de la modification physico-chimique des électrodes.

Dans un compteur de conductivité traditionnel à deux électrodes, une tension alternée est appliquée entre les deux électrodes et le courant résultant est mesuré.Elle mesure non seulement la résistance de la solution, mais aussi la résistance causée par la polarisation des électrodes.Pour minimiser l'effet de la polarisation, on utilise souvent des cellules à 4 électrodes, ainsi que des cellules platinisées recouvertes de noir de platine.
