Dispersant le capteur en ligne de turbidité de méthode anti-parasitage

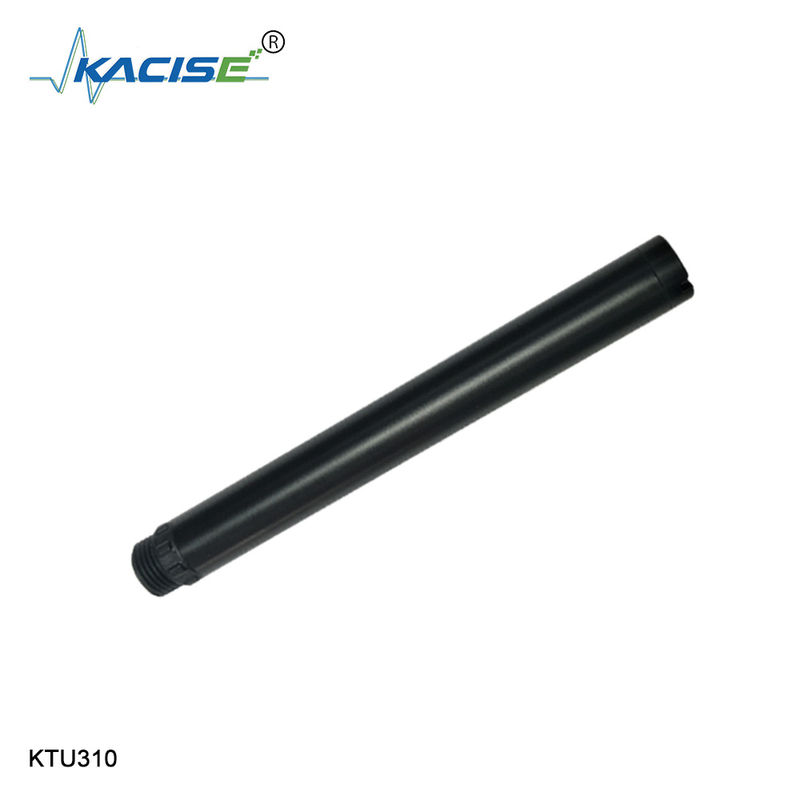

Angle en ligne du capteur 90° de la turbidité KTU310 dispersant la structure de fibre de principe, capacité anti-parasitage forte

1.Principle

Le KTU310 a intégré le turbidimeter en ligne est conçu et fait par le principe de disperser le turbidimeter léger. Quand un faisceau de lumière entre dans un échantillon d'eau, la lumière est dispersée par le matériel de turbidité dans l'échantillon d'eau. La turbidité dans l'échantillon d'eau peut être calculée en mesurant l'intensité de la lumière dispersée dans la direction verticale de la lumière d'incident et la comparant à la valeur interne de calibrage, la valeur finale est sortie après linéarisation.

2.Feature

angle de 90° dispersant le principe, capteur de température intégré

Appui RS-485, protocole de Modbus/RTU

Structure de fibre, la capacité anti-parasitage forte de la lumière externe

La source lumineuse infrarouge de LED, de forte stabilité

IP68, bouclier, profondeur d'eau, 20 mètres

Commode, rapide, stable, et facile à maintenir

caractéristiques 3.Technical

dessin 4.Dimensional

Astuces : AMI Turbiwell

L'EPA a approuvé le néphélomètre de non contact d'approche alternative

Cette méthode est unique parce le qu'il est une méthode EPA-approuvée de surveillance de turbidité pour un turbidimeter de non contact ⁴⁹. Comme diffusion à partir de la surface de non contact et ou, néphélomètre, AMI Turbiwell est prévue pour le contrôle continu, comme d'autres processus ou instruments de surveillance en ligne. Jusqu'en 2009, aucune conception de surface-dispersion n'a été approuvée par l'USEPA.

Cette conception exige que la source lumineuse soit une LED avec une réponse spectrale entre 400 et 600 nanomètre. Le faisceau lumineux d'incident devrait être pêché pour atteindre la surface de l'eau à un angle de 45 degrés, +/- 5 degrés. Un séparateur de faisceau devrait être utilisé pour guider une petite partie de ce faisceau lumineux avant qu'il frappe l'eau. Cette poutre guidée est utilisée comme signal de référence à l'intensité de la lumière de surveillance. Le détecteur photoélectrique primaire est placé à un à angle droit à la source lumineuse et devrait avoir une réponse spectrale maximale entre 400-600 nanomètre. Un algorithme détermine alors des niveaux de turbidité basés sur l'intensité de la lumière des signaux dispersée et de référence.

Bien que ce soit une conception de surface-dispersion, toute la distance a voyagé par le faisceau lumineux (de la source de LED au détecteur photoélectrique) ne devrait pas dépasser 10 cm. Pour être approuvé par l'EPA, cette méthode peut seulement être employée pour la gamme de 0-40 NTU. Cependant, le néphélomètre lui-même peut être utilisé jusqu'à 200 NTU, bien que ces lectures ne soient pas considérées EPA-conformes.
