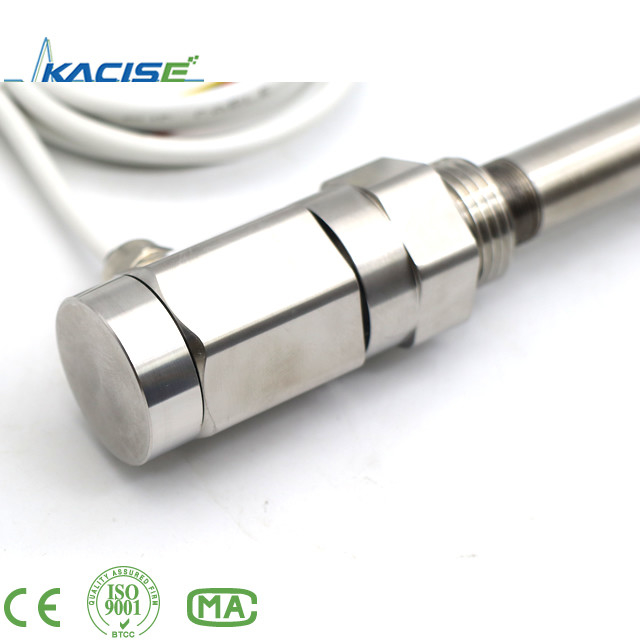

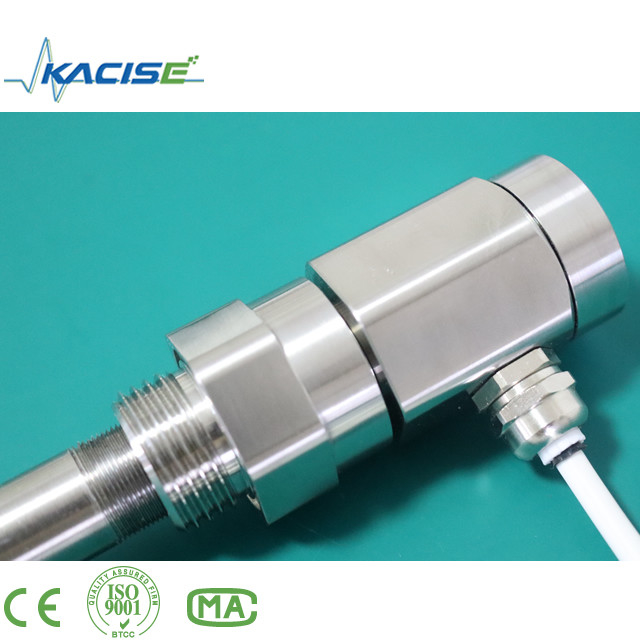

Jauge de niveau de fluide à protocole Modbus pour conteneurs haute pression, capacitive avec résolution de portée de 0,1 mm
Spécifications du produit
| Attribut |
Valeur |
| Plage de mesure |
0,1~3m |
| Plage de pression |
-0,1 MPa～32MPa |
| Plage de détection de capacité |
10PF～500PF |
| Tension d'alimentation |
5~36 V CC |
| Signal de sortie |
4-20mA/RS485 |
| Précision de mesure |
Niveau 0.1、0.2 、0.5 、1 |
| Température ambiante |
-40～85℃ |
| Résolution de portée |
0,1 mm |
| Stabilité à long terme |
≤0,1%FS/ an |
| Classe de protection |
IP67 |
Aperçu du produit
Le capteur de niveau de liquide capacitif intelligent est un émetteur fiable pour la mesure de liquides, d'huiles, de solides et d'interfaces. Sans pièces mobiles, il offre une fiabilité accrue et reste insensible à la vapeur d'eau, à la poussière ou à la condensation. Ce capteur offre un fonctionnement stable à long terme avec une sensibilité élevée, une excellente linéarité et une résistance aux températures et pressions élevées.
Principales caractéristiques
Protocole Modbus pour une intégration facile
Structure simple sans pièces mobiles assurant une grande fiabilité et un entretien minimal
Plusieurs options de sortie de signal pour une configuration de système flexible
Convient à la mesure du niveau des conteneurs à haute température et haute pression
Idéal pour mesurer les liquides fortement corrosifs comme les acides et les alcalis
Protection complète contre les surintensités, les surtensions et l'inversion de polarité de l'alimentation
Capacité de transmission à distance sans fil en option
Compatible avec tout milieu de mesure
Spécifications techniques
Plage de détection : 0,1～3m
Plage de mesure de la capacité : 10PF～500PF
Précision : classe 0,1, classe 0,2, classe 0,5, classe 1
Plage de pression : -0,1MPa～32MPa
Résistance à la température de la sonde : -50～250℃
Température ambiante : -40～85℃
Température de stockage : -55℃～+125℃
Signal de sortie : 4～20mA, communication 485
Distance de communication sans fil : moins de 200 mètres
Tension d'alimentation : 5～36V CC
Matériau : acier inoxydable 316, 1Gr18Ni19Ti ou PTFE
Stabilité à long terme : ≤0,1%FS/an
Dérive de température : ≤0,01%FS/℃ (plage 0～70℃)
Degré antidéflagrant : ExibIICT6
Niveau de protection : IP67
Structure du produit
Le capteur de niveau de liquide capacitif se compose de deux composants principaux : la partie capteur et la partie émetteur.
A : Capteur qui sonde dans le conteneur ou le tube de mesure
B & C : Brides de raccordement de phase gazeuse et liquide pour la connexion de l'équipement
D : Cylindre de mesure qui forme une capacité avec l'électrode du capteur
E : Bride d'égout pour l'évacuation régulière des contaminants
F : Émetteur qui convertit la capacité en signal de courant standard
Important : La partie d'étanchéité entre l'émetteur et le tube de mesure ne doit pas être démontée sans le consentement du fabricant pour éviter les accidents.
Affichage
Configuration du câblage
Le modèle d'affichage KSLV606 prend en charge deux méthodes de câblage : RS485 et 4-20mA.
Câblage RS485
Câblage 4-20mA
Méthodes de câblage courantes
Note d'installation : Ouvrez toujours d'abord la vanne de phase gazeuse, puis la vanne de phase liquide pour éviter les erreurs de mesure dues aux fluctuations du niveau de liquide.
L'entretien régulier comprend la vérification des connexions des câbles et la vidange périodique des eaux usées (1 à 2 fois par semaine pour les milieux sales, 1 à 2 fois par mois pour les milieux plus propres).
Guide d'installation
Installation de la phase gazeuse et de la phase liquide
L'installation est simple : connectez les brides de phase gaz-liquide sur le mesureur de niveau aux brides de l'équipement avec un joint entre les deux, fixées avec des boulons.
Installation du mesureur de niveau capacitif de type chaudière
Cette installation spécialisée présente l'émetteur en dessous du capteur avec une section de dissipation thermique, conçue pour les environnements à haute température.
Procédure d'étalonnage
- Préparez un tuyau d'eau transparent avec des repères d'échelle, un ampèremètre de précision, des bouchons en caoutchouc et un milieu d'essai (l'eau peut remplacer).
- Connectez le tuyau au raccord de phase liquide, bloquez la sortie des eaux usées, maintenez la phase gazeuse ouverte et connectez l'ampèremètre comme indiqué.
- Ajoutez du milieu à plusieurs points de hauteur (0 %, 25 %, 50 %, 75 %, 100 %) et comparez les relevés de l'ampèremètre aux valeurs attendues de 4-20 mA.
Guide de dépannage
Problèmes courants et solutions
- Affichage zéro : Vérifiez l'alimentation 24 V, l'émetteur pour les courts-circuits ou les problèmes de qualité
- Courant inférieur à 4 mA : Vérifiez le niveau de liquide réel, le réglage de l'émetteur ou les problèmes de qualité potentiels
- Courant supérieur à 25 mA : Vérifiez les courts-circuits du circuit de l'émetteur ou les valeurs de réglage élevées
- Affichage erratique : Examinez les fluctuations réelles du niveau de liquide, les contacts de ligne ou les problèmes d'émetteur
- Réponse lente : Nettoyez les pôles du capteur des impuretés ou vérifiez le blocage partiel du tuyau de phase gazeuse
Précautions importantes
- Vérifiez toute la documentation du produit avant utilisation
- Assurez-vous d'une correspondance d'interface appropriée lors de l'installation
- Suivez les instructions de câblage avec précision
- Manipulez avec soin - pas de démontage, de collisions ou de chutes
- Arrêtez l'utilisation et examinez toute anomalie
- Conservez dans l'emballage d'origine dans des conditions fraîches et sèches
- Protégez le capteur contre les dommages pendant l'installation
- Mettez en œuvre une protection efficace contre la foudre
- Assurez-vous d'une bonne mise à la terre de l'émetteur (résistance <4Ω)
- Utilisez une barrière de sécurité/un isolateur pour les systèmes de communication 485
Tableau de sélection des produits
| Tableau de sélection KSLV pour la jauge de niveau de fluide capacitive intelligente |
| Type de produit |
605 |
Modèle sans affichage |
| 606 |
Modèle sans affichage |
| Signal de sortie |
4-20mA |
Sortie de signal 4~20mA, affichage LED |
| RS485 |
Sortie RS485 |
| Code |
L500 |
500mm |
L800 |
800mm |
L1000 |
1000mm |
| Milieu de mesure |
Identifiez le type de milieu mesuré (par exemple, eau, diesel) |
| Exemple de configuration |
KSLV |
605 |
4-20mA |
L800 |
Eau |
NA |
