Lieu d'origine:
La Chine (continent)
Nom de marque:
Kacise
Certification:
certificate of explosion-proof, CE
Numéro de modèle:
KEF-J1

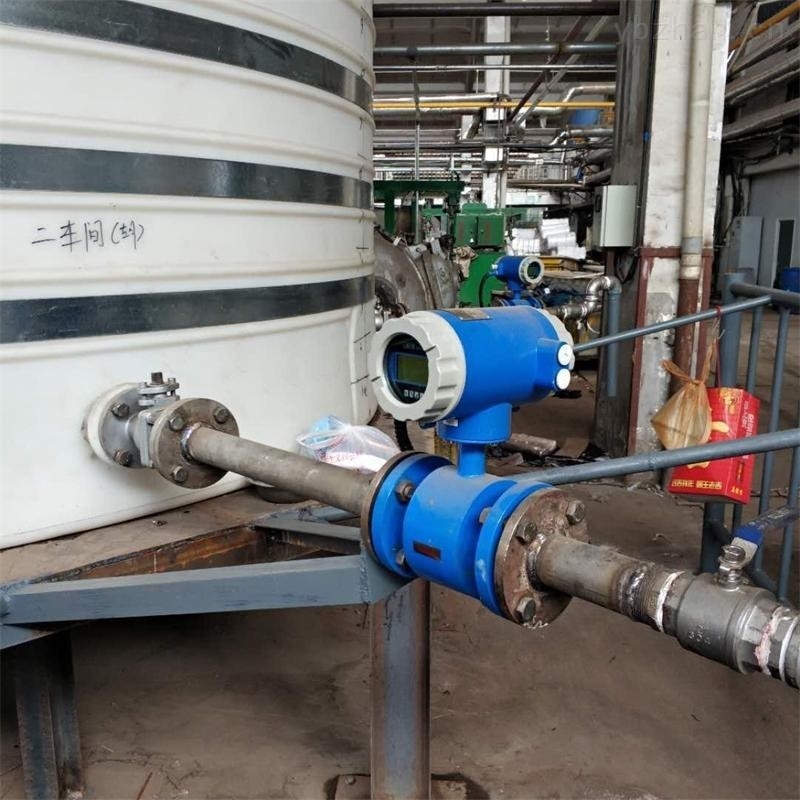

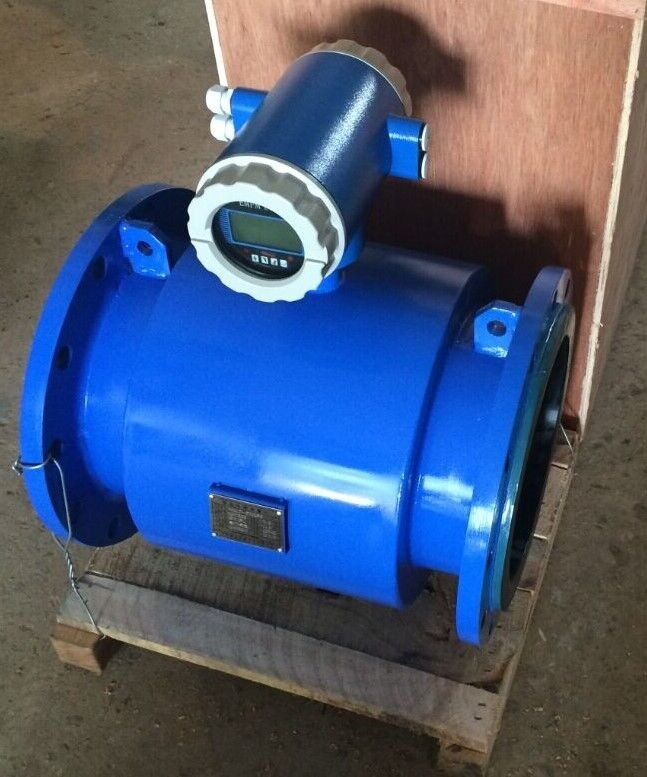

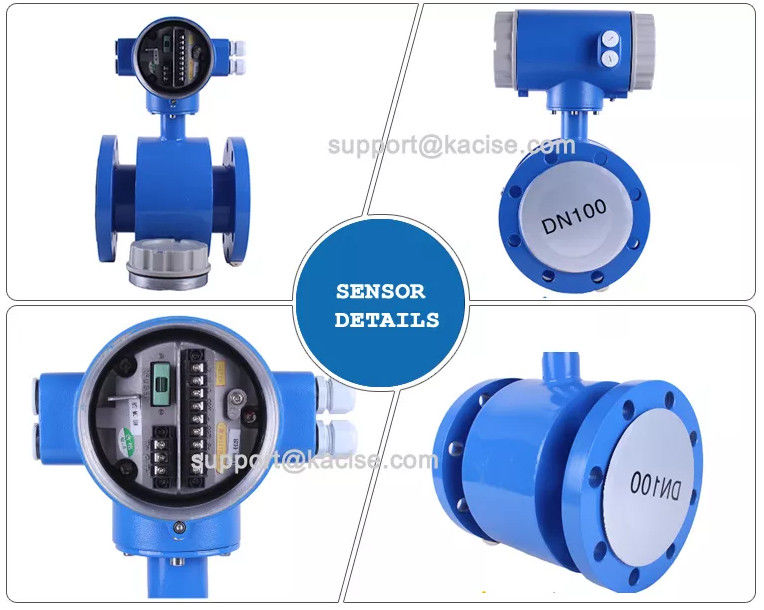

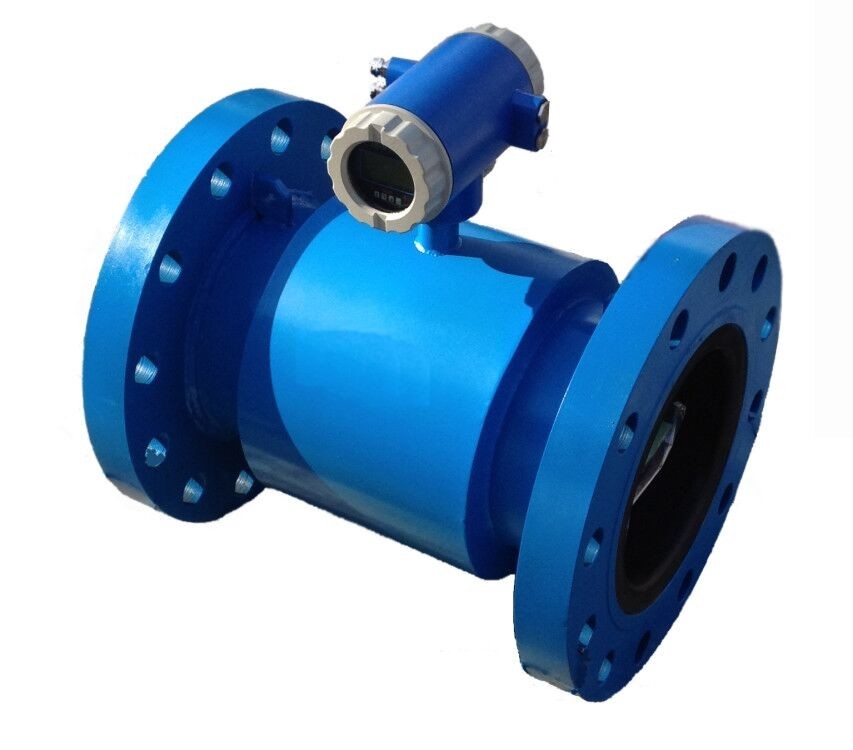

Le débitmètre électromagnétique est une sorte d'instrument à induction conçu selon la loi de Faraday sur l'induction électromagnétique pour mesurer le débit de milieux conducteurs dans le tube. Il adopte la technologie d'insertion d'une seule puce pour réaliser une excitation numérique et utilise un bus de terrain local CAN.
Le débitmètre électromagnétique peut réaliser une indication locale et produire un signal de courant électrique de 4 à 20 mA qui peut être utilisé pour enregistrer, ajuster et contrôler. Les débitmètres électromagnétiques sont largement utilisés dans les secteurs industriels tels que l'industrie chimique, la protection de l'environnement, la métallurgie, la pharmacie, la fabrication du papier, l'approvisionnement et l'évacuation de l'eau, etc.
En plus de mesurer le débit du débitmètre électromagnétique liquide conducteur général, il peut mesurer le débit de fluide mixte liquide-solide, de fluide et de sel à haute viscosité, d'acide fort et d'alcali fort.
| Principe de mesure | la loi de Faraday |
| Domaine d'application | Fluides électriquement conducteurs |
| Valeur mesurée | |
| Valeur mesurée primaire | Vitesse d'écoulement |
| Valeur mesurée secondaire | Débit volumique |
| Caractéristiques | Capteur sans entretien entièrement soudé |
| Version à bride avec tube d'écoulement à passage intégral | |
| Pressions nominales standard et supérieures | |
| Gamme de grands diamètres allant de DN15 à 3 000 avec des revêtements robustes approuvés pour l'eau potable | |
| Longueurs d'insertion spécifiques à l'industrie | |
| Construction modulaire | Le système de mesure se compose d'un capteur de débit et d'un convertisseur de signal. Il est disponible en version compacte et en version séparée |
| Version compacte | Avec convertisseur 511B : alimentation 110 ~ 240 Vac |
| Avec convertisseur 521B : alimentation 18 ~ 36 V CC | |
| Avec W800L/W800W : alimentation par batterie | |
| Version distante |
En version murale avec convertisseur 211B (Convertisseur 110~240Vac ou 221B 18~36V DC |
| Avec convertisseur W800F : alimentation par batterie | |
| Plage de mesure | -12…+12m/s /-40...+40pieds/s |
| Conditions de référence | Conditions d'écoulement similaires à la norme EN 29104 |
| Médium : eau | |
| Conductivité électrique : ≥300μs/cm | |
| Température : +10~+30℃/+50~+80℉ |
| Section d'entrée : ≥5DN | |
| Pression de fonctionnement : 1Bar/14,5psig | |
| Précision du débitmètre | Standard : 0,5% du taux |
| Facultatif : 0,2% du taux |
| Tempérnature | |
| Température du processus | Doublure en caoutchouc dur : -5~+60℃ |
| Doublure en polypropylène : -5~+90℃ | |
| Doublure PTEF : -5~+120℃ | |
| Température ambiante | Standard (avec boîtier de convertisseur en aluminium) |
|
-20 ~ + 60 ℃ (protégez les appareils électriques contre l'auto-échauffement avec une température ambiante supérieure à 55 ℃ |
|
| Température de stockage | -20 ~ 70 ℃ |
| Présbien sûr | |
| EN 1092-1 | DN2200~3000 : PN2,5 |
| DN1200~2000 : PN6 | |
| DN200~1000 : PN10 | |
| DN65~150 : PN16 | |
| DN10~50 : PN40 | |
| Autre pression sur demande | |
| Longueur d'insertion ISO | En option pour DN15~600 |
| ASME B16.5 | 1~24" : 150 lb RF |
| Autre pression sur demande | |
| JIS | DN10~1000/2~40 » : 10K |
| Autre pression sur demande | |
| Chute de pression | Négligeable |
| Grippejed | |
| Condition physique | Liquides conducteurs |
| Conductivité électrique | ≥5μs/cm |
| Teneur en gaz admissible (volume) | ≤5% |
| Contenu solide autorisé | ≤70% |
| Installation | Veiller à ce que le capteur de débit soit toujours entièrement rempli |
| Pour des informations détaillées, voir le chapitre « Précautions d'installation » | |
| Sens d'écoulement | Avant et arrière |
| La flèche sur le capteur de débit indique le sens du débit positif | |
| Course d'entrée | ≥5DN |
| Course de sortie | ≥2DN |
| Bride | |
| EN1092-1 | DN25~3000 en PN6~40 |
| ASME | 1~120" en 150 lb RF |
| JIS | 25~1000 en 10~20k |
| Conception de la surface du joint | FR |
| Autres dimensions ou pressions sur demande | |
| Code de suffixe du modèle | Description | ||||||||||
| GXEFM3000 | -1200 | -Com | -4mA | -Cerf | -DC | -Pt | -Téflon1 | -GR | -D1400 | -Exd IIC T6 Go | |
| Diamètre | -XXXX | Quatre chiffres : par exemple : 0010 : 10 mm : 0015 : 15 mm 0100 : 100 mm 1000 : 1000 mm | |||||||||
| Émetteur | -Com | Modèle compact | |||||||||
| -Rem | Type à distance | ||||||||||
| -Batte | Type d'alimentation par batterie | ||||||||||
| -PRO | type de contrôle de processus | ||||||||||
| Sortie de signal | -N | Aucune sortie | |||||||||
| -4mA | 4-20mA | ||||||||||
| -Pul | Impulsion 1 ~ 5KHz | ||||||||||
| -4Puls | 4~20mA / 1~5KHz | ||||||||||
| Communication | -N | Aucune communication | |||||||||
| -Cerf | CERF | ||||||||||
| -MOD | MODBUS-RTU | ||||||||||
| -PRO | PROFIBUS | ||||||||||
| -GPRS | Réseau GPRS | ||||||||||
| -CDMA | Réseau CDMA | ||||||||||
| -WHRT | HART sans fil | ||||||||||
| -Autre | commande spéciale | ||||||||||
| Alimentation | -AC | 85 V ~ 250 V CA à 46 ~ 63 Hz nominale 20W |
|||||||||
| -DC | 20 ~ 36 V CC nominal 20 W | ||||||||||
| -Batte | Alimentation par batterie | ||||||||||
| -Chauve-souris+ | Batterie +12Vdc double alimentation | ||||||||||
| Autre | demande spéciale | ||||||||||
| Matériel électoral | -316L | Acier inoxydable 316L | |||||||||
| -HasB | Hastelloy B | ||||||||||
| -HasC | Hastelloy C276 | ||||||||||
| -Pt | Platine | ||||||||||
| -Ta | Tantale | ||||||||||
| -Ti | Titane | ||||||||||
| -TOILETTES | carbure de Wolfram | ||||||||||
| Matériau du revêtement | -Frotter1 | Néoprène (-20-60 ℃) | |||||||||
| -Frotter2 | Néoprène (-20-90 ℃) | ||||||||||
| -Tef1 | polytétrafluroéthylène (-30-120℃) | ||||||||||
| -Tef2 | polytétrafluroéthylène (-20-160 ℃) | ||||||||||
| -P | Polyuréthane | ||||||||||
| -FVMQ | FVMQ | ||||||||||
| -PFA | DFAE | ||||||||||
| -ETFE | Éthylène tétrafluroréthylène | ||||||||||
| Anneau de mise à la terre | -N | Pas d'anneau de mise à la terre | |||||||||
| -GR | Anneau de mise à la terre | ||||||||||
| -GE | Électrode de mise à la terre | ||||||||||
| Attribut de connexion de la partie humide | -DXX | DXX : D06, D10, D16, D25,D40 D06 : DIN PN6 : D10 : DIN PIN10D16 : DIN PN16 ; D25 : DIN PN25 D40 : DIN PN40 etc. |
|||||||||
| -HACHE | AXE : A1, A3, A6 A1 : ANSI 150# ; A3 : ANSI 300# A6 : ANSI 600# | ||||||||||
| -JX | JX : J1, J2, J3 J1 : JIS10K ; J2 : JIS 20 000 ; J3 : JIS 30 000 |
||||||||||
| -WF | Raccordement Wafer (disponible pour débitmètre DN2,5 ; DN6) Matériau du corps : acier inoxydable | ||||||||||
| -TR | Tri-Clamp pour type sanitaire (Matériau du corps : acier inoxydable) | ||||||||||
| Qualité antidéflagrante | -Exd IIC T6 Go | Exd IIC T6 Go | |||||||||
| -N | je n'ai pas besoin | ||||||||||
