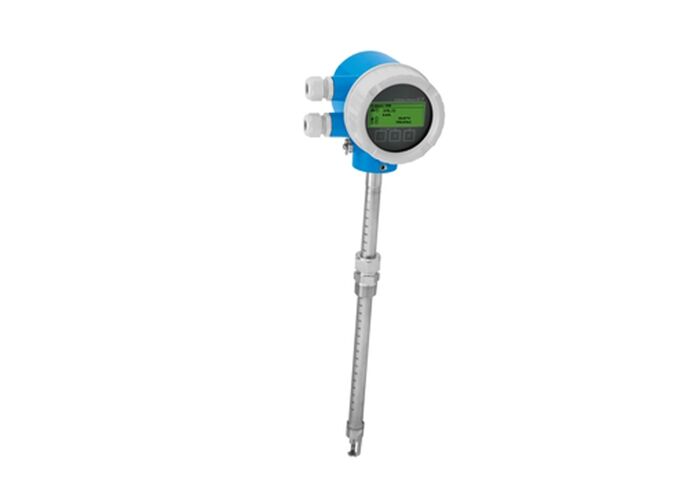

Débitmètre de masse thermique de proline t-mass B 150
Le débitmètre pour la mesure rentable et la surveillance facile des gaz utilitaires.
Domaine d'application
La version d'insertion B 150 de masse t est adaptée aux grands conduits ou aux conduits de ventilation rectangulaires.Ce dispositif tendance est idéal pour les applications de sous-mesurage avec la technologie de 4 fils contenus dans un boîtier d'aluminium compact robuste.
Les principaux avantages
- Convient pour l'air, l'azote, le dioxyde de carbone et l'argon dans des tuyaux circulaires ou des conduits rectangulaires
- Surveillance optimale du processus - mesure facile même à basses pressions et vitesses de débit
- Mesure rentable - installation facile, perte de pression négligeable et sans maintenance
- Tendance de débit fiable - mesure multivariable
- Mise en service rapide et efficace - menus d'utilisation guidés
- Disponibilité élevée des installations - auto-diagnostic et suivi des erreurs
- Récupération automatique des données pour l'entretien
Spécifications techniques
Principe de mesure
Mesure du débit thermique de masse
Variables mesurées
Débit de masse, température, débit de volume corrigé, débit de volume FAD
Caractéristiques de performance
Max. erreur de mesure:
3% d'ouvrage / 4% d'ouvrage / 5% d'exploitation
Plage de mesure (air):
20 à 720 000 kg/h (45 à 1,587,600 lb/h)
20 contre 1.080,000 kg/h (45 à 2,381- 400 lb/h
Température moyenne:
-40 à +100 °C (-40 à +212 °F)
Max. pression du procédé:
20 bar g (290 psi g)
Température ambiante:
-40 à +60 °C (-40 à +140 °F)
Diamètre nominal:
DN 80 à 1500 (3" à 60")
* En fonction de l'option de commande choisie " Flux d'étalonnage "
Matériaux humides
- Transducteur:1.4404 (316L)
- Tuyaux d'insertion:1.4404 (316L); 1.4435 (316L)
- Connexion:
- Les appareils de compression: 1.4404 (316L)
- L'anelle de scellement: EPDM; HNBR; 1.4401 (316)
- Rings de fixation: PEEK 450G
Électricité et communication
Énergie électrique:
DC de 18 à 30 V
Produits:
4 à 20 mA HART (actif)
Définition de la fréquence d'impulsion
Les entrées:
Entrée d'état
Communication numérique:
Le HART
Affichage/opération:
Affichage à 4 lignes avec boutons
Construction et protection
Résistant à l'émission:
AlSi10Mg, enduit
Niveau de protection:
IP66/67, boîtier de type 4X
Approbation et certification
Zone dangereuse: ATEX, IECEx, cCSAus
Métrologique: étalonnage effectué dans des installations d'étalonnage accréditées (conformément à la norme ISO/CEI 17025), NAMUR
Précipitation: CRN
Caractéristiques du dispositif
Caractéristiques du capteur
- Surveillance optimale du processus - mesure facile même à basses pressions et vitesses de débit
- Mesure rentable - installation facile, perte de pression négligeable et sans maintenance
- Tendance de débit fiable - mesure multivariable
- Version d'insertion pour un diamètre nominal de 80 à 1500 DN (3" à 60")
- Installation et retrait du capteur sans interruption du processus
- Facilité d'installation
Caractéristiques de l'émetteur
- Mise en service rapide et efficace - menus d'utilisation guidés
- Disponibilité élevée des installations - auto-diagnostic et suivi des erreurs
- Récupération automatique des données pour l'entretien
- Appareil en version compacte avec alimentation en courant continu de 24 V
- 4 à 20 mA HART, sortie impulsion/fréquence/interrupteur
- Émetteur compact et robuste
