Lieu d'origine: | LA CHINE |
Nom de marque: | Kacise |
Numéro de modèle: | KUS600 |
Quantité de commande min: | 1 |
---|---|
Prix: | Negotiable |
Détails d'emballage: | 21*16*8cm, 0.3kg |
Délai de livraison: | 5-8 jours de travail |
Conditions de paiement: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Capacité d'approvisionnement: | 100+ |
Gamme: | 0.6m-5m | Secteur inutilisable: | 0… 0.6m |
---|---|---|---|
Alimentation d'énergie: | 3.3V-24V | Le signal de sortie: | 0-5V/0-3V/4-20mA/NPN/PNP/RS485 |
Classe de protection: | IP68 | Matériel enfermant: | PVDF |
La température fonctionnante: | -25… 70℃ (233… 358K) | Température de stockage: | -40… 85℃ (233… 358K) |
Pouvoir séparateur en portée: | 1mm | Exactitude de mesure: | 0,5%- 1 % F.S. |
Temp. Compensation: | Oui | ||
Surligner: | Capteur de niveau ultrasonique de l'eau KUS600,Capteur de niveau ultrasonique de l'eau de connecteur imperméable |

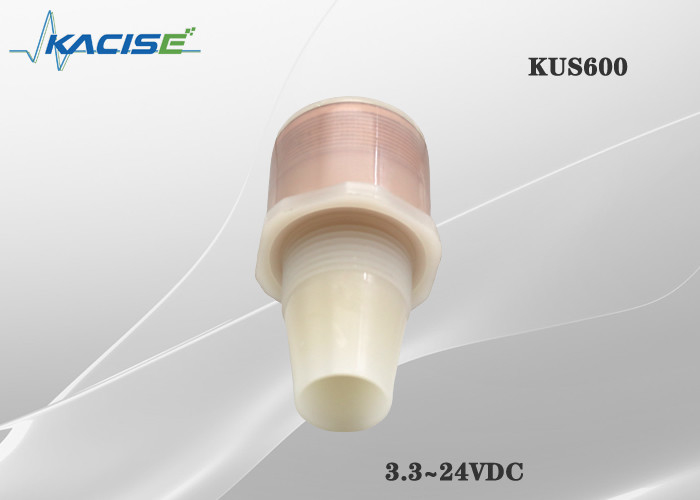

Capteur ultrasonique de la série KUS600
1. Caractéristiques
2.Instruction
Des indicateurs de niveau ultrasoniques sont utilisés dans la mesure de niveau liquide dans divers champs industriels, particulièrement dans le traitement de l'eau, gamme industrielle de mesure. L'indicateur de niveau ultrasonique adopte la technologie transformatrice de microprocesseur avancé et d'écho unique, qui peut être adaptée à de diverses conditions de travail complexes. « L'écho faux apprenant » la fonction permet à l'instrument de confirmer correctement l'écho vrai dans des conditions fausses multiples d'écho et d'obtenir des résultats précis de mesure. Le transducteur a un capteur de température intégré, qui peut réaliser la compensation de température de la valeur de mesure. Le transducteur ultrasonique adopte la technologie brevetée de l'assortiment acoustique optimal, de sorte que sa puissance de transmission puisse être rayonnée plus effectivement, et la force du signal puisse être améliorée, afin de réaliser la mesure précise.
3. Dimension
L'unité dans le diagramme est millimètre.
4. Définition électronique d'interface et de signaux

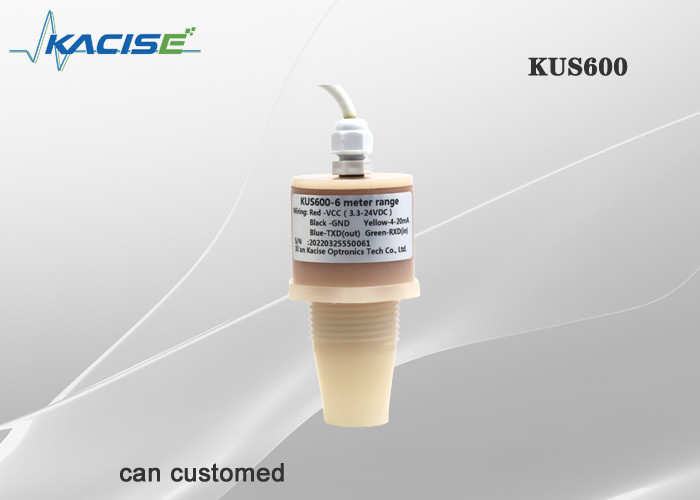

Couleur de fil | Pin | Description | Note |
Rouge | 1 | Alimentation d'énergie | 3.3V-24V |
Noir | 2 | LA terre | |
Jaune | 3 | Sortie analogique | La version de puissance faible a pas la sortie analogique |
Bleu | 4 | RS485A+ | |
Vert | 5 | RS485B- |
5. Paramètre
Modèle : KUS600 |
||
Gamme | 0.6m-5m, entrée large de tension de supports produits de basse puissance, cette gamme est pour l'alimentation de l'énergie 3.3V (la gamme de 6m personnalisable) | |
Secteur inutilisable | 0… 0.6m | |
Alimentation d'énergie | 3.3V-24V | |
Puissance | moins que 0.3mA quand sommeil, moins que 20mA en émettant, moins que 5mA que quand la mesure | |
Le signal de sortie | 0-5V /4-20mA/NPN/PNP/RS485 | |
Connexion électrique | câble 5-core (analogue), câble de 6 noyaux (commutateur) | |
Pouvoir séparateur en portée | 1mm | |
Exactitude de mesure | 0,5%- 1 % F.S. | |
Temp. compensation | Oui | |
La température fonctionnante | -25… 70℃ (233… 358K) | |
Température de stockage | -40… 85℃ (233… 358K) | |
Classe de protection | IP68 | |
Matériel enfermant | PVDF |
états 6.Installation
Si le capteur est installé à la chute de la température d'environnement au-dessous de 0℃, il devrait faire bien sur les mesures de sauvegarde. En cas de support direct du capteur dans un trou traversant utilisant les écrous, il doit être fixé au milieu du fil de logement.
Puisque l'onde ultrasonique pulsée transmise a une certaine largeur, la vague reflétée dans un petit secteur près des chevauchements de transducteur avec la vague transmise, qui ne peut pas être identifiée et sa valeur de distance ne peut pas être mesurée. Ce secteur s'appelle la zone en angle mort de mesure. La taille de la tache aveugle est liée à la distance de mesure de l'onde ultrasonique.
7. L'information de commande
KUS | Taille du corps | Sortie | Gamme maximum | Description | |
600 | |||||
Adapté aux besoins du client | Adapté aux besoins du client | ||||
4-20mA | sortie du mode 4-20mA avec le protocole de RS485 MODBUS | ||||
0-3.3V | La gamme d'alimentation d'énergie est 3,3 au moins | ||||
0-5.0V | La gamme d'alimentation d'énergie est 5,0 au moins | ||||
RS485 | Mode d'économie d'énergie avec le protocole de RS485 MODBUS | ||||
XX m | XX m est la gamme de maxime peut être détecté, la longueur de défaut est de 1 mètre | ||||
KUS | 600 | RS485 | 3m |
