Pointek CLS300 - Norme

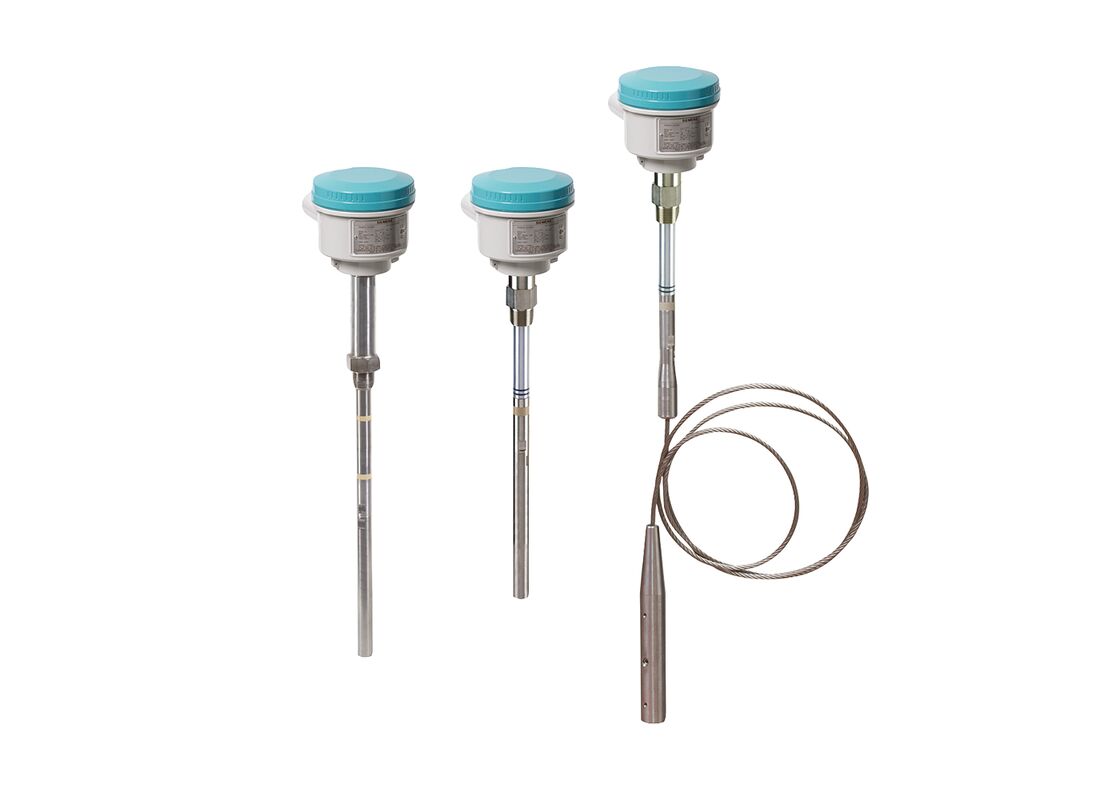

Le Pointek CLS300 (version standard) est un interrupteur de détection de niveau de capacité et de détection de matériaux à décalage de fréquence inverse offrant des configurations de tige ou de câble en option avec sortie configurable.Conçus pour des conditions industrielles exigeantes, il détecte de manière fiable les liquides, les solides, les boues, la mousse et les interfaces même sous haute pression et température.Sa capacité de réglage avancée compense efficacement l'accumulation de matière sur la sonde.
Variantes du produit
7ML5650-.....-
CLS300, STANDARD, VERSION ROD, fils/flanche |
7ML5651-...
CLS300, version analogique, version par câble, fil/flanche |
7ML5652-...
CLS300, analogue, câble à haute température, fil/flanque |
Produits et accessoires connexes
| Numéro de la partie |
Définition |
| 7ML1830-1AP | EASY AIMER II, ALUMINIUM, 3/4 pouces NPT avec 1 pouce de couplage galvanisé |
| 7ML1830-1AQ. | EASY AIMER II, ALUMINIUM, 3/4 pouces NPT avec 3/4 - 1 pouce de couplage en PVC |
| 7ML1830 à 1JA | L'équipement doit être équipé d'un dispositif de détection de la pollution atmosphérique. |
| 7ML1830 à 1JB | GLANDE de câble, 1/2" NPT, résistant à l'explosion |
| 7ML1830 à 1JC | M20 x 1,5 glande de câble (utilisation générale et protection contre les explosions de poussière) |
| 7ML1830 à 1JD | Le nombre d'écoulements est calculé en fonction de la fréquence de l'écoulement. |
| 7ML1830-1JE | Magnet d'essai |
| 7ML1830 à 1JF | Amplificateur / alimentation numérique |
| 7ML1830 à 1JK | Écran LCD pour CLS 200, numérique |
| A5E01163688 Les États membres | Kit, extension de câble en acier inoxydable 316L, 1 mètre, CLS300/LC300 |
| A5E01163689 Les États membres | Kit, extension de câble en acier inoxydable 316L, 3 mètres, CLS300/LC300 |
| A5E01163690 Les États membres | Kit, extension de câble en acier inoxydable 316L, 5 mètres, CLS300/LC300 |
| A5E01163691 Les États membres | Kit, extension de câble en acier inoxydable 316L, 10 mètres, CLS300/LC300 |
| A5E01163693 Les États membres | Kit, extension de câble en acier inoxydable 316L, 15 mètres, CLS300/LC300 |
| A5E01163695 Les États membres | Kit, extension de câble en acier inoxydable 316L, 20 mètres, CLS300/LC300 |
| A5E01163698 Les États membres | Kit, extension de câble PFA en acier inoxydable 316, 3 METRE, CLS300 |
| A5E01163699 Les États membres doivent: | Kit, extension de câble PFA en acier inoxydable 316, 5 METRE, CLS300 |
| A5E01163700 Les États membres doivent: | Kit, extension de câble PFA en acier inoxydable 316, 10 METRE, CLS300 |
| A5E01163701 Les États membres doivent: | Kit, extension de câble PFA en acier inoxydable 316, 15 METRE, CLS300 |
| A5E01163702 Les États membres doivent: | Kit, extension de câble PFA en acier inoxydable 316, 20 METRE, CLS300 |
| A5E01163719 Les États membres | Résistant à la corrosion |
| A5E01163720 Les États membres doivent fournir des informations détaillées sur les mesures à prendre. | Kit, barre en acier inoxydable 316L 330 mm (12,99") |
| A5E01163721 Les États membres doivent: | Kit, 316L barres en acier inoxydable 580 mm (22,83") |
| A5E01163722 Les États membres | Kit, barre en acier inoxydable 316L 830 mm (32,68") |
| A5E01163723 Les États membres doivent fournir des informations détaillées sur les mesures à prendre. | Éléctronique de remplacement avec pilote, norme CLS300. Pour utilisation avec des versions à tiges ou à câbles d'une longueur maximale de 5 m |
Les principaux avantages
- La technologie Active-Shield garantit que la précision de mesure n'est pas affectée par l'accumulation de matériaux ou l'interférence de la buse dans la section du bouclier actif
- La construction de tiges solides offre des performances exceptionnelles dans des conditions extrêmement abrasives
- Trois indicateurs LED pour le contrôle du réglage, l'état de sortie et la surveillance de la puissance
- Version à haute température pouvant fonctionner jusqu'à 400 °C (752 °F)
Applications
La version standard du Pointek CLS300 est équipée de trois indicateurs LED avec des alarmes de relais de base et d'interrupteur à l'état solide.Sa robustesse le rend particulièrement adapté aux applications de solides lourds avec des matériaux abrasifsL'électronique entièrement en pot reste inchangée par la condensation, la poussière ou les vibrations.
Les composants humides sont fabriqués en acier inoxydable avec un bouclier PFA pour une résistance chimique élevée, tandis que la version à haute température utilise de la céramique et de l'acier inoxydable.L'appareil détecte avec précision les matériaux avec des constantes diélectriques faibles et élevéesLa technologie Active Shield unique supprime efficacement les interférences de l'accumulation de matériaux ou des buses d'installation étendues.
La conception modulaire du Pointek CLS300 offre de nombreuses options de configuration, connexions de processus, extensions et approbations pour répondre aux exigences spécifiques de l'application en matière de température et de pression.Cette conception simplifie les processus de commande et réduit les besoins en inventaireLes configurations de sonde disponibles comprennent à la fois les versions à tige et à câble.
Applications principales:
- Liquides et suspensions
- Produits solides en vrac
- Environnements à haute pression et température
- Zones dangereuses
- Applications de fraisage et d'exploitation minière
Configuration
Spécifications techniques
Mode de fonctionnement
Détection du niveau capacitif de décalage de fréquence inverse
Résultats de l'analyse
Variable mesurée: variation du picoFarad (pF)
Produits
Sortie du relais:
• 1 relais SPDT de forme C
• Voltage de contact maximal: 30 V CC / 250 V CA
• courant de contact maximal: 5 A (DC) / 8 A (AC)
• Capacité de commutation maximale: 150 W (DC) / 2 000 VA (AC)
• Délai de chargement: 1... 60 s
Produit à l'état solide
• Sortie: isolée galvaniquement
• Protection: contre l'inversion de la polarité (bipolaire)
• Voltage de commutation maximal: 30 V (DC) / 30 V de pointe (AC)
• Courant de charge maximal: 82 mA
• chute de tension: < 1 V, typique à 50 mA
• Délai de chargement (avant ou après le changement): 1... 60 s
Précision
Résolution:
• Sensibilité minimale (pF): variation de la capacité réelle de 1%
• Erreur de température maximale: 0,2% de la valeur réelle de la capacité
Conditions d'installation
Localisation: intérieur/extérieur
Conditions environnementales
• Température ambiante: -40... +85 °C
• Température de stockage: -40... +85 °C (-40... +185 °F)
Conditions moyennes
• Applications: liquides, solides en vrac, lisières et interfaces, et matériaux visqueux
• Constante diélectrique relative εr: Min. 1.5
• Température du procédé:
- version tige/câble: -40... +200 °C (-40... +392 °F)
- version haute température: -40... +400 °C (-40... +752 °F)
• Pression du procédé: -1... +35 bar g (-14,6... +511 psi g)
Conception
• Matériau (enveloppe): Aluminium en poudre recouvert avec joint
• Degré de protection: norme: type 4/NEMA 4/IP65
Optionnel: type 4/NEMA 4/IP68
• Entrée du câble: 2 x M20 x 1,5 filetage (option: entrée du conduit NPT de 2 x 1⁄2 " incluant 1 entrée bouclée)
Commande et affichage
• Affichage: 3 LED pour l'état de la sonde, l'état de sortie et l'alimentation électrique
• Potentiomètres: 2 potentiomètres pour le délai et la sensibilité
• Commutateurs: 5 commutateurs DIP pour les réglages de retard d'allumage/d'arrêt, haut/faible à l'épreuve de défaillance, test/ajustement de retard de temps, sensibilité élevée/faible, test de retard
Énergie
• alimentation: 12... 250 V CA/CC, 0... 60 Hz, isolée galvaniquement, 2 W
Certificats et approbations
• Objectif général: CSA, FM, CE, UKCA, RCM
• Emballage ignifugé avec sonde IS: ATEX II 1/2 G Ex ia/db [ia Ga] IIC TX Ga/Gb, ATEX II 1/2 D Ex ia/tb [ia Da] IIIC TX Da/Db UKEX II 1/2 G Ex ia/db [ia Ga] IIC TX Ga/Gb,Les produits doivent être présentés dans un emballage de qualité supérieure.
• Proof d'allumage à la poussière avec sonde IS: ATEX II 1/2 D Ex ia/tb [ia Da] IIIC TX Da/Db UKEX II 1/2 D Ex ia/tb [ia Da] IIIC TX Da/Db CSA/FM classe II, Div. 1, groupes E, F, G CSA/FM classe III T4
• Emballage à l'épreuve des explosions avec sonde IS: CSA/FM classe I, division 1, groupes A, B, C, D CSA/FM classe II, division 1, groupes E, F, G CSA/FM classe III T4
• Marine: Lloyds Register of Shipping, catégories ENV1, ENV2 et ENV5
• Protection contre les surcharges: WHG (Allemagne) VLAREM II (Belgique)
• Autres: Approbation du modèle (Chine)
