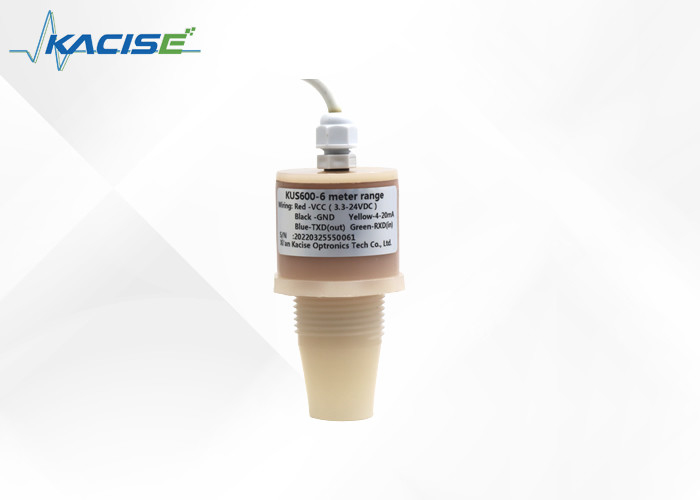

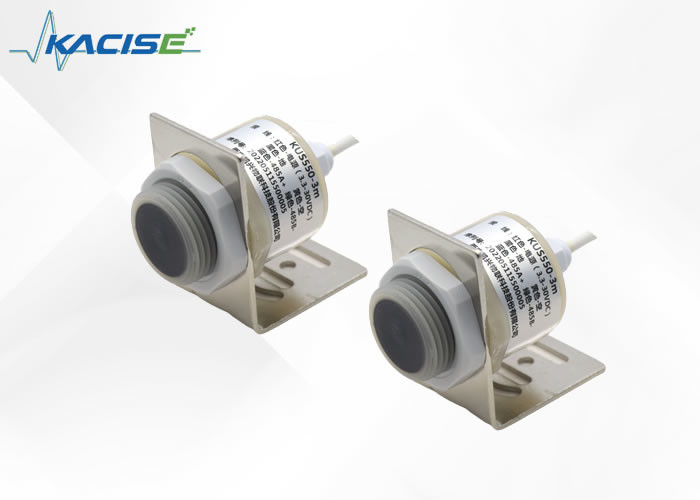

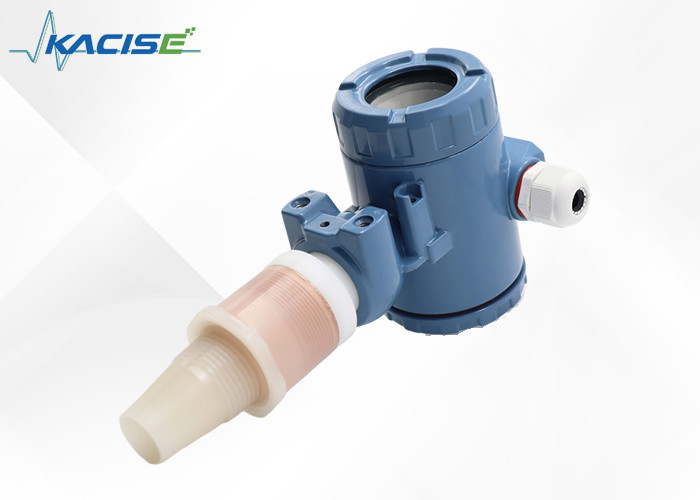

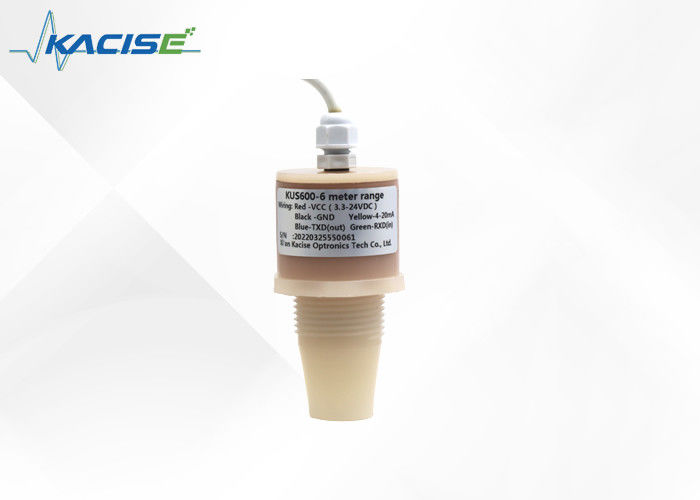

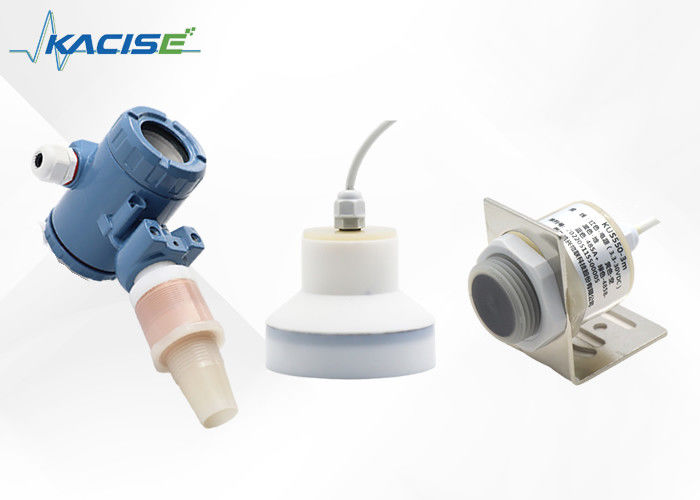

Capteur de niveau ultrasonique PVDF résistant à la corrosion KUS avec haute précision et compensation de température

• Réglage automatique de la puissance, contrôle du gain, compensation de température
• utilise un matériau tétrafluoroéthylène, qui peut être utilisé dans diverses scènes corrosives
• Haute précision et résolution
• Avec la fonction de suppression de l'écho d'interférence pour garantir l'authenticité des données de mesure

Le capteur ultrasonique de niveau d'objet/liquide est installé sur la partie supérieure du récipient, et sous le contrôle fonctionnel de l'unité combinée et des composants électroniques, la sonde émet un faisceau d'impulsions ultrasoniques vers l'objet mesuré. L'onde sonore est réfléchie par la surface de l'objet, et une partie de l'écho réfléchi est reçue par la sonde et convertie en signal électrique. Le temps entre l'émission ultrasonique et la re-réception est proportionnel à la distance entre la sonde et l'objet mesuré. L'unité électronique détecte ce temps et calcule la distance mesurée à partir de la vitesse connue du son afin que la valeur du niveau puisse être calculée. Étant donné que la température a un effet sur la vitesse du son, l'appareil de mesure doit mesurer la température pour corriger la vitesse du son. Il existe de nombreuses options pour le système à quatre fils, qui peuvent prendre en charge simultanément la communication 4-20 mA et RS485.

En plus d'une faible consommation d'énergie, ils ont également une excellente résistance à la corrosion. Lors de la mesure, l'onde ultrasonore pulsée est envoyée par le capteur (transducteur), et l'onde sonore est reçue par le même capteur après avoir été réfléchie par la surface de l'objet, et convertie en signal électrique, et la distance entre le capteur et l'objet mesuré est calculée par le temps entre l'émission et la réception de l'onde sonore. Étant donné que la jauge de niveau à ultrasons anticorrosion adopte une mesure sans contact, le milieu mesuré est presque illimité et il peut être largement utilisé pour mesurer la hauteur de divers liquides et matériaux solides.

Le mode de travail réglé sur 2 est un mode de travail à faible consommation d'énergie.

Comment réaliser le capteur de niveau et de distance ultrasonique à faible consommation d'énergie

1. Utiliser des circuits intégrés à faible consommation
   Nous utilisons des circuits intégrés presque neufs dont la consommation électrique est normalement faible.
2. Contrôlez la puissance de chaque circuit du capteur.
   Il y a trois parties du circuit dans le capteur, le circuit de transmission, le circuit de réception et le circuit de base du MCU. Le MCU réalise la gestion de la consommation d'énergie en permettant le contrôle du travail de chaque partie du circuit, puis contrôle la consommation d'énergie.
3. Lorsque le microcontrôleur lui-même ne fonctionne pas, il passe en mode veille pour réduire davantage la consommation d'énergie.

Si le capteur est installé à une température ambiante inférieure à 0 ℃, il devrait bien respecter les mesures de protection. En cas de montage direct du capteur dans un trou traversant à l'aide des écrous en acier, il doit être fixé au milieu du filetage du boîtier.
