| Lieu d'origine: | shanxi xi'an |
| Nom de marque: | Kacise |
| Numéro de modèle: | KCS530 |
| Quantité de commande min: | 1 |
|---|---|
| Détails d'emballage: | chaque unité a une boîte individuelle et toutes les boîtes sont emballées dans des emballages standa |
| Délai de livraison: | 5 jours de travail |
| Conditions de paiement: | T/T, Western Union, MoneyGram |
| Capacité d'approvisionnement: | 1000 morceaux par semaine |
| Température de stockage: | -20-80℃ | Température de fonctionnement: | -20-60℃ |
|---|---|---|---|
| Humidité d'exploitation: | 0-90 % HR | La pression de travail: | 0.8-1.2atm |
| Tension d'alimentation: | 12V | Courant de fonctionnement maximal: | 120-150mA |
| Plage (personnalisable prise en charge.) Peut aller jusqu'à 100 % vol): | 5000-500000ppm | Résolution: | 1000ppm |
| Précision de mesure: | ± 20 ppm ou ± 5 % valeur réelle ppm | T90: | 20-40S |
| répétabilité de ZERO: | <±50 ppm | répétabilité de 50 % FS: | <±5% de la valeur mesurée |
| Durée de vie: | 10 ans | ||
| Surligner: | Capteur de détecteur de gaz 500 000 ppm,module de capteur de co2 500 000 ppm,module de capteur de co2 rapide 5 000 ppm |
||

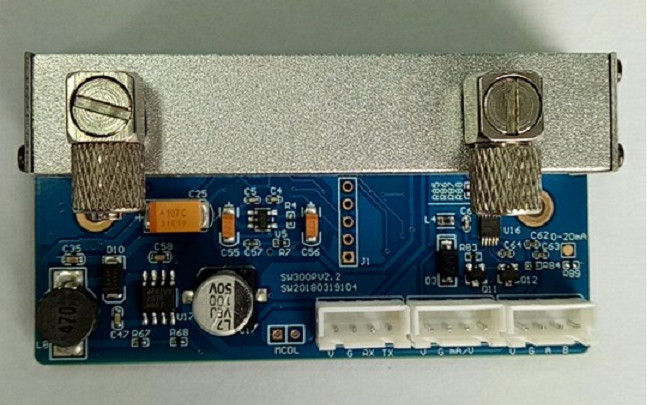

KCS530Module CO2 infrarouge
KCS530 est un module de détection de gaz basé sur le principe de l'absorption infrarouge NDIR, qui convient à la détection de la concentration de dioxyde de carbone dans un environnement gazeux à température ambiante.
Le KCS530 adopte une cavité optique brevetée, une source de lumière importée et un détecteur à double canal pour réaliser la compensation de référence des doubles chemins optiques dans l'espace.Le KCS530 a une bonne sélectivité, aucune dépendance à l'oxygène et une longue durée de vie.
Le KCS530 a une sortie UART, 485 et une sortie de courant 4-20 mA (ou une sortie de tension analogique) pour une sélection facile des applications ;Le KCS530 fournit des commandes d'étalonnage du point zéro, d'étalonnage de la sensibilité et d'étalonnage de l'air pur, et fournit une broche MCDL calibrée manuellement pour que les clients puissent effectuer un étalonnage zéro relatif du module de capteur en utilisant de l'air pur extérieur à écoulement libre.
Le KCS530 adopte le mode de ventilation par diffusion par convection, qui a une vitesse de diffusion rapide.Le KCS530 est conçu pour mesurer la concentration de CO2 dans des environnements à forte humidité tels que les champignonnières, les salles d'incubation et les serres agricoles.Il peut également être largement utilisé dans le contrôle de l'air frais CVC, la surveillance de la qualité de l'air intérieur, la surveillance des processus de production agricole et d'élevage, peut être installé dans des bâtiments intelligents, des systèmes de ventilation, des robots, des automobiles et d'autres applications, peut également être appliqué à d'autres espaces étroits. surveillance de la qualité de l'air.
| paramètre | symbole | le minimum | Les valeurs typiques | maximum | unité | |
| Température de stockage | Jstg | -20 | - | 80 | °C | |
| Température de fonctionnement | JUN | -20 | 60 | °C | ||
| Humidité d'exploitation | HUN | 0 | 90 | % HR | ||
| La pression de travail | PUN | 0,8 | 1.2 | au m | ||
| Tension d'alimentation | Vs | 11 | 12 | 30 | V | |
| Courant de fonctionnement maximal | jemaximum | 100 | 120 | 150 | mA | |
|
Plage (personnalisable prise en charge.) Peut aller jusqu'à 100 % vol) |
Ra | 0 | 5000 | 500000 | ppm | |
| Résolution | Résolution | 1000 | ppm | |||
| Précision de mesure | Précision | - | ± 20ppm ou ±5% valeur vraie | ± 300ppm± 5% valeur vraie | ppm | |
| T90 | la diffusion | - | 20 | 40 | deuxième | |
| Répétabilité | Zéro | <±50 | ppm | |||
| 50 % PE | - | <±5 % | <±5% de la valeur mesurée | - | ||
| Durée de vie | 3 | dix | 15 | an | ||
Unité : mm
La diffusion
Type pompe-aspiration
Sortie de signal : sortie analogique courant/tension, sortie UART, sortie 485, les utilisateurs peuvent avoir besoin de personnaliser.
Plage de sortie de courant analogique (4mA ~ 20mA), 4mA correspond à 0ppm, 20mA correspond à la concentration de gaz à pleine échelle.Les clients peuvent également personnaliser.
Plage de sortie de tension analogique (0,4 V ~ 2,0 V), 0,4 V correspond à 0 ppm et 2,0 V correspond à la concentration de gaz à pleine échelle.Les clients peuvent également personnaliser.
Débit en bauds : 9 600 bps, 8 bits de données, 1 bit d'arrêt, pas de bit de contrôle ;
Les données sont ASCIIsortie, le nombre d'octets de données par trame n'est pas fixe, commençant par 32 et se terminant par rn
Il est divisé en téléchargement proactif et Q&A2way.
4.2.1 Le capteur télécharge activement la valeur de concentration et les donnéesest sortiesous la forme de ASCIIcode, le format est le suivant:
| 32 | 32 | X | X | X | X | X | 32 | p | p | m | r | n |
où 32 est le code ASCII pour un espace, et la sortie se termine par un caractère de saut de ligne
Par exemple : sortie au format 12345 ppm comme suit :
| 1 | 2 | 3 | 4 | 5 | p | p | m | |||
| 0x20 | 0x20 | 0x31 | 0x32 | 0x33 | 0x34 | 0x35 | 0x20 | 0x70 | 0x70 | 0x6d |
4.2.2 Q&A (Choisissez une méthode pour le téléchargement automatique et la sortie Q&A, la valeur par défaut est le téléchargement actif)
Envoyer décimal : 235237363521
revenir
| 32 | 32 | X | X | X | X | X | 32 | p | p | m | r | n |
où 32 est le code ASCII pour un espace, et la sortie se termine par un caractère de saut de ligne
TROIS PROTOCOLES SONT DISPONIBLES : MODBUS RTU, MODBUS ASCII OU PERSONNALISATION MODBUS.
Format du protocole d'envoi de l'hôte
Un protocole est constitué de paquets de format fixe.La taille du paquet varie en fonction du contenu du paquet.
| octet | contenu |
| 1 | Adresse de l'unité de communication (adresse du capteur) |
| 2 | Caractère STX (0x23) |
| 3 | Code de message 0x52 (lecture) ou 0x53 (écriture). |
| 4 | Longueur des données (longueur du paquet moins 6). |
| 5 | Les données d'abord |
| 6 | Deuxième bit de données |
| 7... ....n-2 | Autre informations |
| n-1 | 0x21 |
| n | Chiffre de contrôle à 8 chiffres XOR |
L'adresse de l'unité de communication du premier octet du paquet : il s'agit de l'adresse de l'unité informatique inférieure lorsque l'hôte communique avec l'ordinateur inférieur.Le deuxième octet du paquet est le caractère STX, qui est fixe.Le troisième octet du paquet indique si le paquet est une commande de lecture ou une commande d'écriture.0x52 est de lire la commande 0x53 écrire la commande.Le quatrième octet d'un paquet est la longueur en bits décrivant les données contenues dans l'ensemble du message, qui est égale à la taille du paquet moins 6. Les données sont transférées séquentiellement de l'octet de poids faible à l'octet de poids fort.Le texte est acheminé de gauche à droite.Une fois toutes les données transférées, la fin des données sera indiquée par 1 octet 0x21.Le dernier octet du protocole est la somme de contrôle pour vérifier l'exactitude des données transmises.
L'appareil renvoie le format du protocole
Un protocole est constitué de paquets de format fixe.La taille du paquet varie en fonction du contenu du paquet.
| octet | contenu |
| 1 | 06 (ACK, indiquant que la commande de l'hôte a été reçue correctement). |
| 2 | Adresse de l'unité de communication (adresse du capteur) |
| 3 | Caractère STX (0x23) |
| 4 | Code de message 0x52 (lecture) ou 0x53 (écriture). |
| 5 | (longueur de paquet moins 7). |
| 6 | Les données d'abord |
| sept | Deuxième bit de données |
| 8... ....n-2 | Autre informations |
| n-1 | 0x21 |
| n | Chiffre de contrôle à 8 chiffres XOR |
Adresse de l'unité de communication : Il s'agit de l'adresse de l'unité informatique inférieure lorsque l'hôte communique avec l'ordinateur inférieur.Le deuxième octet du paquet est le caractère STX, qui est fixe.Le troisième octet du paquet indique si le paquet est une commande de lecture ou une commande d'écriture.0x52 est de lire la commande 0x53 écrire la commande.Le quatrième octet d'un paquet est la longueur en bits décrivant les données contenues dans l'ensemble du message, qui est égale à la taille du paquet moins 6. Les données sont transférées séquentiellement de l'octet de poids faible à l'octet de poids fort.Le texte est acheminé de gauche à droite.Une fois toutes les données transférées, la fin des données sera indiquée par 1 octet 0x21.Le dernier octet du protocole est la somme de contrôle pour vérifier l'exactitude des données transmises.
Type de commande
(1) Lire le capteurvaleur de concentration: comme la lecture des données actuelles du capteur n ° 32 (20H)
L'hôte envoie la commande au capteur :20235201372146
20 23 52 01 37 21 ??(décimal 16).
20 : Numéro du capteur
23 : STX fixe
52 : Lire
01 : Longueur des données, indiquant qu'il y a 1 bit de données après
37 : Lire les données du capteur
21 : Fin
?? : caractère de vérification de la somme de contrôle
CheckSum= 20⊕23⊕52⊕01⊕37⊕21=46H, alors ??=46H
L'appareil renverra les données suivantes :062023520537000003E821??
06 20 23 52 05 37 00 00 03 E8 21 ??(décimal 16).
06 : ACK est correct
20 : Renvoie l'adresse du capteur
23 : STX (0x23)
52 : Type de service Le type d'opération de retour par défaut est (0x52) opération de lecture
05 : Longueur des données La longueur des données est de 5 octets
37 : Classe de commande
00 00 03 E8 : La valeur de concentration actuelle en CO2, en PPM, est la valeur de concentration exprimée sur 4 octets, avec l'octet de concentration élevée à gauche et l'octet de concentration faible à droite, en fonction de la concentration du capteur
21 : Caractère de fin
??: Caractère de contrôle CheckSum
Somme de contrôle= 20⊕23⊕52⊕05⊕37⊕00⊕00⊕ 03⊕E8⊕21=??XOR, à l'exclusion du premier octet 06
(2) Définissez l'adresse du capteur :
Par exemple, lisez l'adresse actuelle du capteur numéro 32 (20H) au numéro 34 (22H).
L'hôte envoie la commande au capteur :2023530231222160
20 23 53 02 31 22 21 ??(décimal 16).
20 : Numéro du capteur actuel
23 : STX fixe
53 : Écrire
02 : longueur des données, indiquant qu'il y a deux chiffres de données après
31 : Commande d'écriture d'adresse
22 : L'adresse actuelle du capteur est changée en numéro 34
21 : Fin
?? : caractère de vérification de la somme de contrôle
CheckSum= 20⊕23⊕53⊕02⊕31⊕22⊕21=60H, donc ??=60H
L'appareil renvoie les données suivantes :062023530231222160
06 20 23 53 02 3122 21 ??
06 : ACK est correct
20 : Adresse du capteur d'origine
23 : STX (0x23)
53 : Type de service Le type d'opération de retour par défaut est (0x520) opération de lecture
02 : Longueur des données Longueur des données 2 octets
31 : classe de commande de classe
22 : L'adresse actuelle du capteur après modification de l'adresse
21 : Caractère de fin
?? : caractère de vérification de la somme de contrôle
CheckSum= 20⊕23⊕53⊕02⊕31⊕22⊕21=60H, donc ??=60H
(3) À propos du réglage de l'adresse initiale du capteur:
MCDL court, étalonnage zéro dans les 8 secondes, plus de 10 secondes pour l'adresse initiale du capteur La valeur par défaut est le numéro 32. L'adresse d'usine de chaque capteur est réglée sur 32 (20H), et lorsque l'utilisateur modifie l'adresse du capteur, le front correspondant doit être maintenu enfoncé pendant plus de 10 secondes pour restaurer le réglage d'usine de l'adresse.
Format du protocole d'envoi de l'hôte
Un protocole est constitué de paquets de format fixe.La taille du paquet varie en fonction du contenu du paquet.
| octet | contenu |
| 1 | Adresse de l'unité de communication (adresse du capteur) |
| 2 | Code de fonction |
| 3 | Première place dans le domaine des données |
| 4 | Deuxième chiffre dans la zone de données |
| 5 | Troisième place dans le domaine des données |
| 6 | Quatrième place dans le domaine des données |
| ...... . | Autre informations |
| n-1 | CRC bas |
| n | CRC élevé |
Adresse de l'unité de communication : Il s'agit de l'adresse de l'unité informatique inférieure lorsque l'hôte communique avec l'ordinateur inférieur.Le deuxième octet du paquet indique si le paquet est une commande de lecture ou une commande d'écriture.03 indique que le message est une commande de lecture et 06 indique que le message est une commande d'écriture.Le CRC est utilisé pour la vérification afin de vérifier l'exactitude des données transmises.Les données sont transférées séquentiellement de l'octet de poids faible à l'octet de poids fort.Le texte est acheminé de gauche à droite.Une fois toutes les données transmises, la vérification CRC des bits bas et haut se termine.
L'appareil renvoie le format du protocole
Un protocole est constitué de paquets de format fixe.La taille du paquet varie en fonction du contenu du paquet.
Type de commande
(1) Lire la valeur de concentration du capteur: comme la lecture des données actuelles du capteur n ° 32 (20H).
L'hôte envoie une commande au capteur :
20 03 00 00 00 02 C2 BA
20 : Adresse actuelle du capteur
03 : Lire la concentration du capteur
00 00 00 02 : contenu de la zone de données
00 00 est l'adresse 00 02 est la quantité
C2 : CRC élevé
BA : CRC faible
Le principe de base du code de contrôle de redondance cyclique (CRC) est le suivant : après le code d'information de K bits, puis l'épissage du code de contrôle de bits R, la longueur totale de codage est de N bits, par conséquent, ce code est également appelé (code N, K. Pour un code ( N,K ) donné, on peut montrer qu'il existe un polynôme G(x) avec une plus grande puissance de NK = R. Une somme de contrôle d'informations de K bits peut être générée à partir de G(x), et G( x) est appelé le polynôme génératif de ce code CRC Le processus spécifique de génération du code de contrôle est : en supposant que l'information à envoyer est représentée par le polynôme C(X), décaler C(x) vers la gauche de R bits (qui peut être exprimé par C(x)*2R), et ainsi de suite A droite de C(x), le bit R sera libre, qui est la position du chiffre de contrôle. Le reste obtenu en divisant C(x )*2R pour générer le polynôme G(x) est le chiffre de contrôle.
L'appareil renvoie les données suivantes :
Si la plage totale est inférieure à 65 536 ppm :
20 03 04 00 20 0B E8 CD 85 (décimal).
Si la plage totale est supérieure à 65536 ppm :
20 03 06 00 20 00 00 0B E8 33 9D (décimal).
20 : Adresse actuelle du capteur
03 : Lire la concentration du capteur
04/06 : longueur de la zone de données (la longueur de la zone de données renvoyée est liée à la plage totale commandée par le client, si la plage maximale commandée par le client est inférieure à 65 536 ppm, la longueur de la zone de données renvoyée est de 04 (100 ppm retour Numéro:20 0304 0020 00 64 CB 10), si la plage maximale est supérieure à 65 536 ppm, la longueur de la zone de données renvoyée est de 06 (numéro de retour de 100 ppm :20 03 06 00 20 00 00 00 64 35 08)
La partie rouge est le bit de données et la partie bleue est la longueur de la zone de données
00 20 : Affiche l'adresse actuelle du capteur 0x20
0B E8 : Affiche la concentration de gaz du capteur en PPM, la valeur spécifique dépend de l'adresse et de la concentration du capteur
Les données ci-dessus sont toutes des nombres décimaux, et il est nécessaire de les convertir en nombres de base 10 avant de calculer la valeur de concentration
Par exemple:
Si la plage totale est inférieure à 65 536 ppm :
0B est décimal 11 ;La décimale de E8 est 232, alors la valeur de concentration est : 11*256+232=3048 (valeur ppm de la décimale).
Si la plage totale est supérieure à 65536 ppm :
00 est 0 pour décimal ;0B est 11 pour décimal ;La décimale de E8 est 232, alors la valeur de concentration est : 0*65536+11*256+232=3048 (valeur ppm en décimal).
CD : CRC élevé
85 : CRC bas
Les valeurs de contrôle CRC se réfèrent à la même chose que ci-dessus
(2) Définissez l'adresse du capteur :Par exemple, changez l'adresse du capteur de 32 (20H) en 01
L'hôte envoie une commande au capteur :
20 06 00 00 00 01 4E BB (décimal).
20 : Adresse actuelle du capteur
06 : Code de fonction (régler l'adresse du capteur).
00 00 00 01 : Zone de données (nouvelle adresse du capteur modifié 00 01, soit 01).
4E : CRC élevé
BB : CRC faible
La valeur de contrôle CRC est la même que ci-dessus
L'appareil renvoie les données suivantes :
20 06 00 00 00 01 4E BB (décimal).
Identique à l'entrée
Après avoir changé l'adresse, la nouvelle commande de lecture n'a besoin que de changer la première adresse à l'adresse actuelle après la modification et d'effectuer une vérification CRC pour obtenir un nouveau bit de contrôle :
01 03 00 00 00 02 C4 0B (décimal).
L'appareil renvoie les données suivantes :
Si la plage totale est inférieure à 65 536 ppm :
01 03 04 00 01 0B E8 AC 8D (décimal).
Si la plage totale est supérieure à 65536 ppm :
01 03 06 00 01 00 00 0B E8 1B CB (décimal).
La nouvelle commande set sensor address est :
01 06 00 00 00 XX xx xx
XX : est l'adresse qui doit être modifiée à nouveau
xx xx : nouveau chiffre de contrôle
* Cette commande est la commande de l'assistant de débogage du port série sondage modbus sous la fenêtre d'affichage des données, double-cliquez sur le tableau d'affichage des adresses pour définir une nouvelle adresse en modifiant la valeur
(3) À propos du réglage de l'adresse initiale du capteur
MCDL court, étalonnage du zéro dans les 8 secondes, plus de 10 secondes pour l'adresse initiale du capteur La valeur par défaut est le numéro 32. L'adresse d'usine de chaque capteur est réglée sur 32 (20H), et lorsque l'utilisateur modifie l'adresse du capteur, le l'adresse doit être restaurée en maintenant le bouton frontal correspondant enfoncé pendant plus de 10 secondes.
Format du protocole d'envoi de l'hôte
Un protocole est constitué de paquets de format fixe.La taille du paquet varie en fonction du contenu du paquet.
| octet | contenu |
| 1 | 0x3a |
| 2 | Adresse de l'unité de communication (adresse haute du capteur) |
| 3 | Adresse de l'unité de communication (adresse capteur basse) |
| 4 | Code de fonction haut |
| 5 | Code de fonction bas |
| 6 | Première place dans le domaine des données |
| sept | Deuxième chiffre dans la zone de données |
| 8 | Troisième place dans le domaine des données |
| 9 | Quatrième place dans le domaine des données |
| dix | Cinquième place dans le domaine des données |
| 11 | Sixième place dans le domaine des données |
| 12 | Septième place dans le domaine des données |
| 13 | Huitième chiffre dans la zone de données |
| ....... | Autre informations |
| n-3 | LRC élevé |
| n-2 | LRC faible |
| n-1 | 0x0d |
| n | 0x0a |
Adresse de l'unité de communication : Il s'agit de l'adresse de l'unité informatique inférieure lorsque l'hôte communique avec l'ordinateur inférieur.Le premier octet du paquet est 0x3a les deux derniers octets sont 0x0d 0x0a et fixe.Les quatrième et cinquième octets d'un paquet indiquent si le paquet est une commande de lecture ou une commande d'écriture.03 indique que le message est une commande de lecture et 06 indique que le message est une commande d'écriture.LRC est utilisé pour la vérification afin de vérifier l'exactitude des données transmises.Les données sont transférées séquentiellement de l'octet de poids faible à l'octet de poids fort.Le texte est acheminé de gauche à droite.Lorsque toutes les données sont transférées, les données sont 0x0d par 2 octets de coupure et 0x0a indique la fin des données.
L'appareil renvoie le format du protocole
Un protocole est constitué de paquets de format fixe.La taille du paquet varie en fonction du contenu du paquet.Le format de retour est le même que le format d'envoi.
Type de commande
(1) Lisez la valeur de concentration du capteur :comme la lecture des données actuelles du capteur 20H
L'adresse sous le code de fonction 03 sous l'interrogation Modbus doit être définie sur 3 pour 0x0003, et la quantité doit être définie sur 1 .
L'hôte envoie la commande au capteur :
3A 32 30 30 33 30 30 30 33 30 30 30 31 44 39 0D 0A (décimal) est : 200300030001D9
3a : bit de démarrage fixe
32 30 est 20 : numéro du capteur
30 33 est 03 : lecture de la concentration du capteur
30 30 30 33 30 30 30 31 : Contenu de la zone de données
30 30 30 33 adresse indique que le registre à lire a une adresse de départ de 0x0003, et 30 30 30 31 est quantité signifie que le nombre de registres à lire est 1
44 : LRC élevé
39 : LRC faible
0D : bit de fin fixe
0A : embout fixe
LRC=20+03+00+03+00+01=27H Après la négation, ajouter 1 à D9H, et le code de contrôle est 44 39
L'appareil renverra les données suivantes :
3A 32 30 30 33 30 32 30 31 37 33 36 37 0D 0A (décimal) est : 200302017367
3A : bit de démarrage fixe
32 30 est 20 : numéro du capteur
30 33 est 03 : la concentration du capteur de lecture indique que la zone de données est de 3 bits 16 bits de données 6 octets représentés
30 32 est 02 : longueur de la zone de données
30 31 37 33 est 0173 : la valeur actuelle de la concentration en CO2 est 0*16^3+1*16^2+7*16+3 multipliée par 16 par personne.L'unité est le PPM, qui est la valeur de concentration exprimée en 4 octets, et la valeur spécifique dépend de la concentration lue par le capteur
36 : LRC élevé
37 : LRC faible
0D : bit de fin fixe
0A : embout fixe
LRC=20+03+02+01+73=99H, ajouter 1 à 67 après la négation, et le code de contrôle est 36 37
Lire l'adresse du capteur : par exemple, lire l'adresse actuelle du capteur 20h 32
* Ici, pour lire l'adresse du capteur, l'interrogation Modbus sous l'adresse de code de fonction 03 doit être définie sur 192 est le 0x00c0, la quantité définie sur 1.
L'hôte envoie la commande au capteur :
3A 32 30 30 33 30 30 43 30 30 30 30 31 31 43 0D 0A (décimal).
Soit : 200300c000011C
3a : bit de démarrage fixe
32 30 est 20 : numéro du capteur
30 33 est 03 : lecture de la concentration du capteur
30 30 43 30 30 30 30 31 : Contenu de la zone de données
30 30 43 30 adresse indique que le registre à lire a une adresse de départ de 0x00c0, et 30 30 30 31 est la quantité indiquant le nombre de registres à lire 1
31 : LRC élevé
43 : LRC faible
0D : bit de fin fixe
0A : embout fixe
LRC=20+03+00+c0+00+01=E4H Après la négation, ajoutez 1 à 1CH, et le code de contrôle est 31 43
L'appareil renverra les données suivantes :
3A 32 30 30 33 30 32 30 30 32 30 42 42 0D 0A (décimal) est : 2003020020BB
3A : bit de démarrage fixe
32 30 est 20 : numéro du capteur
30 33 est 03 : la concentration du capteur de lecture indique que la zone de données est de 3 bits 16 bits de données 6 octets représentés
30 32 est 02 : longueur de la zone de données
30 30 32 30 est 0020 : l'adresse actuelle du capteur 0x0020 dans la plage 0-FF
42 : LRC élevé
42 : LRC faible
0D : bit de fin fixe
0A : embout fixe
LRC=20+03+02+00+20=45H, ajouter 1 comme BB après la négation, et le code de contrôle est 42 42
(2) Réglez le capteuradresse : Par exemple, changez l'adresse du capteur n° 32 en n° 01
* Interrogation Modbus (double-cliquez sur le tableau indiquant l'adresse 32 pour modifier l'adresse du code de fonction 06, l'adresse doit être définie sur 192 (devrait être la valeur par défaut).) 0x00c0, la valeur est définie sur 1 pour être la nouvelle adresse de le capteur.
L'hôte envoie la commande au capteur :
3A 32 30 30 36 30 30 43 30 30 30 30 31 31 39 0D 0A (décimal).
Soit : 200600c0000119
3A : bit de démarrage fixe
32 30 est 20 : Numéro du capteur
30 36 est 06 : code de fonction (régler l'adresse du capteur).
30 30 43 30 30 30 30 31 : Zone de données
L'adresse de début du registre du capteur 30 30 43 30 est 0x00c0 et la nouvelle adresse modifiée du capteur 30 31 est 01.
31 : LRC élevé
39 : LRC faible
0D : bit de fin fixe
0A : embout fixe
LRC= 20+06+00+c0+00+01=E7H Après la négation, ajoutez 1 à 19, et le code de contrôle est 31 39.
L'appareil renverra les données suivantes :
3A 32 30 30 36 30 30 43 30 30 30 30 31 31 39 0D 0A (décimal).
Identique à l'entrée
(3) À propos du réglage de l'adresse initiale du capteur :
MCDL court, étalonnage du zéro dans les 8 secondes, plus de 10 secondes pour l'adresse initiale du capteur La valeur par défaut est le numéro 32. L'adresse d'usine de chaque capteur est réglée sur 32 (20H), et lorsque l'utilisateur modifie l'adresse du capteur, le le bouton frontal correspondant doit être maintenu enfoncé pendant plus de 10 secondes pour restaurer le réglage d'usine de l'adresse.
Le capteur est installé avec un espacement des trous de positionnement de 63 mm et une ouverture de 3,2 mm
Le pas de la douille de câblage est de 2,54 mm
Le capteur doit être calibré régulièrement, il est recommandé de ne pas dépasser 3mois, et l'étalonnage n'est pas nécessaire si l'étalonnage automatique est activé pour un fonctionnement à long terme
Veuillez utiliser le capteur dans la plage d'alimentation du capteur
| Fiche de commande | |||||
| KCS530 | Capteur de concentration de CO2 KCS530 | ||||
| xxxx | Le capteur mesure la plage de concentration de CO2 en ppm, avec une valeur minimale de 2000 et une valeur maximale de 50000 ppm. | ||||
| 2000 | Plage 200 ppm (par défaut). | ||||
| 10000 | Gamme 10000ppm | ||||
| 50000 | Gamme 50000ppm | ||||
| encoder | La vitesse de réaction est divisée en deux types : rapide et lente | ||||
| S | Lent (par défaut). | ||||
| Q | vite | ||||
| encoder | Sélection du débit en bauds, prise en charge du débit en bauds couramment utilisé 2400 9600 19200 38400bps, 8 bits de données, 1 bit de bit d'arrêt, pas de bit de contrôle : Confirmez les besoins spéciaux avant de commander. | ||||
| Personnalisé | Confirmez le débit en bauds avant de commander | ||||
| 2400 | Débit en bauds 2400bps | ||||
| 9600 | Débit en bauds de 9600bps | ||||
| 19200 | Débit en bauds de 19 200 bps | ||||
| 38400 | Débit en bauds de 38 400 bps (par défaut) | ||||
| encoder | Protocole de port série | ||||
| Modbus RTU | Protocole standard Modbus-RTU (par défaut). | ||||
| Modbus-ASCII | Protocole standard Modbus-ASCII | ||||
| Auto-Modbus | Protocole privé Modbus | ||||
| KCS530 | -2000 | -S | -38400 | -Modbus-RTU | |
URL :www.kacise.com
Tél : +86-29-17719566736
Courriel : sales@kacise.com
Adresse : Tangyan South Road, ville de Xi'an, province du Shaanxi, Chine
| Sténographie | Nom et prénom |
| VOL | 1% VOL fait référence à 1% du volume d'un gaz particulier dans l'air. |
| PPM | 1PPM signifie que le volume d'un gaz spécifique dans l'air représente un millionième. |
| O2 | Molécules d'oxygène |
| LCD | affichage LCD |
| RS485 | Port série asynchrone 485 |
| CC | courant continu |
| CA | Communication |
| PVC | chlorure de polyvinyle |
Personne à contacter: Ms. Evelyn Wang
Téléphone: +86 17719566736
Télécopieur: 86--17719566736
Répondent-: i ville, No11, route du sud de TangYan, secteur de Yanta, Xi'an, Shaanxi, Chine.
Adresse usine:i ville, No11, route du sud de TangYan, secteur de Yanta, Xi'an, Shaanxi, Chine.
