Module CO2 infrarouge KCS530
1. Aperçu

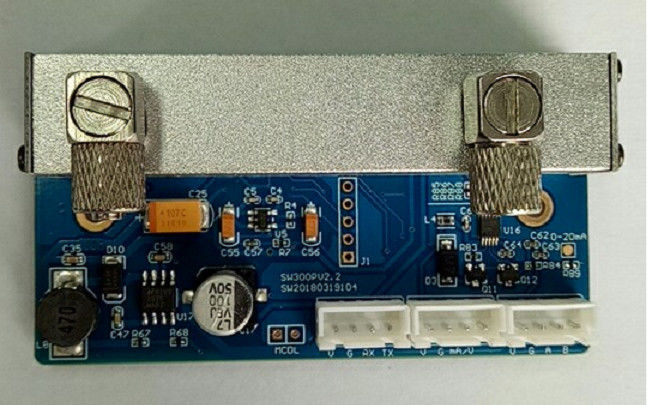

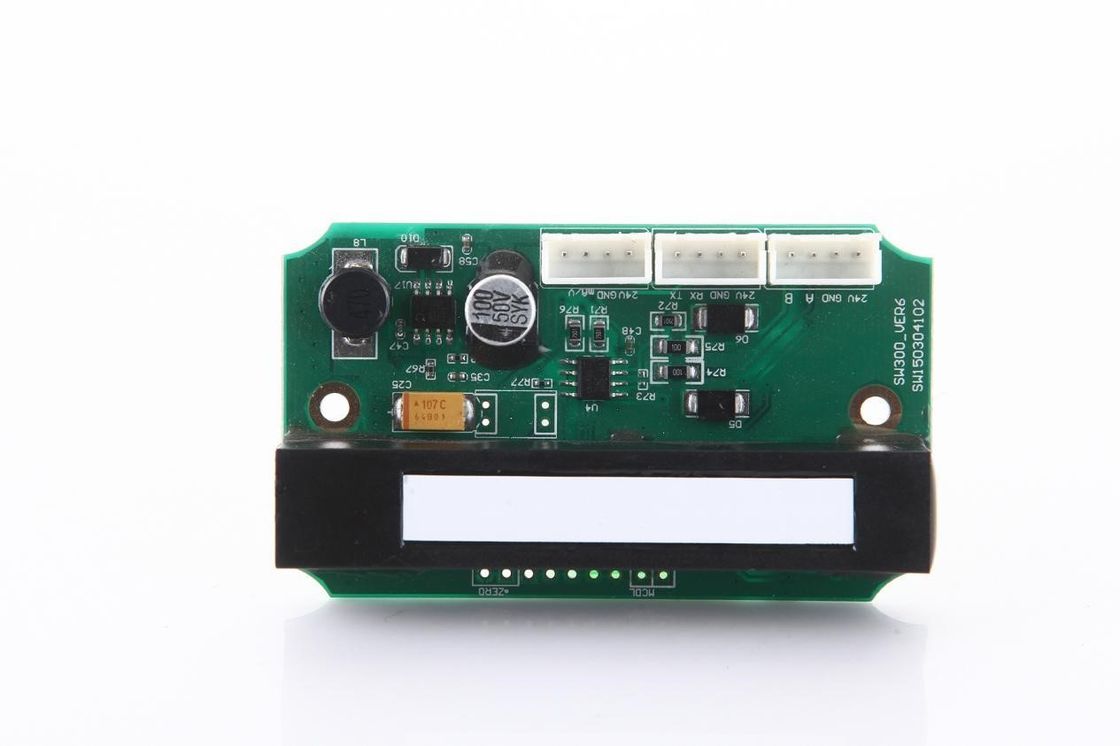

KCS530 est un module de détection de gaz basé sur le principe d'absorption infrarouge NDIR, adapté à la détection de la concentration de dioxyde de carbone dans un environnement gazeux à température ambiante.
Le KCS530 adopte une cavité optique brevetée, une source de lumière importée et un détecteur à double canal pour réaliser la compensation de référence des deux chemins optiques dans l'espace. Le KCS530 a une bonne sélectivité, aucune dépendance à l'oxygène et une longue durée de vie.
Le KCS530 est doté d'une sortie UART, 485 et d'une sortie de courant 4-20 mA (ou d'une sortie de tension analogique) pour une sélection facile des applications ; Le KCS530 fournit des commandes d'étalonnage du point zéro, d'étalonnage de la sensibilité et d'étalonnage de l'air pur, et fournit une broche MCDL calibrée manuellement permettant aux clients d'effectuer un étalonnage du zéro relatif du module de capteur en utilisant de l'air propre extérieur à écoulement libre.
Le KCS530 adopte le mode de ventilation par diffusion par convection, qui a une vitesse de diffusion rapide. Le KCS530 est conçu pour mesurer la concentration de CO2 dans des environnements très humides tels que les champignonnières, les salles d'incubation et les serres agricoles. Il peut également être largement utilisé dans le contrôle de l'air frais CVC, la surveillance de la qualité de l'air intérieur, la surveillance des processus de production agricole et d'élevage, peut être installé dans des bâtiments intelligents, des systèmes de ventilation, des robots, des automobiles et d'autres applications, peut également être appliqué à d'autres surveillance de la qualité de l'air dans des espaces étroits.
2. Paramètres techniques
| paramètre |
symbole |
minimum |
Valeurs typiques |
maximum |
unité |
| Température de stockage |
Tstg |
-20 |
- |
80 |
°C |
| Température de fonctionnement |
TUN |
-20 |
|
60 |
°C |
| Humidité de fonctionnement |
HUN |
0 |
|
90 |
% HR |
| Pression de travail |
P.UN |
0,8 |
|
1.2 |
ATM |
| Tension d'alimentation |
Vs |
11 |
12 |
30 |
V |
| Courant de fonctionnement maximal |
jemaximum |
100 |
120 |
150 |
mA |
|
Plage (personnalisable prise en charge.)
Peut aller jusqu'à 100% vol)
|
Râ |
0 |
5000 |
500000 |
ppm |
| Résolution |
Résolution |
|
1000 |
|
ppm |
| Précision des mesures |
Précision |
- |
± 20 ppm ou ± 5 % de la valeur réelle |
± 300 ppm ± 5 % de la valeur réelle |
ppm |
| T90 |
diffusion |
- |
20 |
40 |
deuxième |
| Répétabilité |
Zéro |
|
|
<±50 |
|
ppm |
| 50 % FS |
- |
<±5% |
<±5% de la valeur mesurée |
- |
|
| Durée de vie |
|
3 |
10 |
15 |
année |
3. Dessin dimensionnel structurel
Unité : mm
Diffusion
Type de pompe-aspiration
4. Sortie de signal
Sortie de signal : sortie analogique courant/tension, sortie UART, sortie 485, les utilisateurs peuvent avoir besoin de personnaliser.
Remarque : Lorsque le module démarre à froid, le signal de valeur de concentration obtenu dans les deux minutes suivant la mise sous tension n'est pas utilisé comme base de mesure.
4.1.Sortie courant/tension analogique
Plage de sortie de courant analogique (4 mA ~ 20 mA), 4 mA correspond à 0 ppm, 20 mA correspond à la concentration de gaz à pleine échelle. Les clients peuvent également personnaliser.
Plage de sortie de tension analogique (0,4 V ~ 2,0 V), 0,4 V correspond à 0 ppm et 2,0 V correspond à la concentration de gaz à pleine échelle. Les clients peuvent également personnaliser.
4.2.Protocole de communication UART
Débit en bauds : 9 600 bps, 8 bits de données, 1 bit d'arrêt, pas de bit de contrôle ;
Les données sont une sortie ASCII, le nombre d'octets de données par trame n'est pas fixe, commençant par 32 et se terminant par rn
Il est divisé en téléchargement proactif et Q&A2way.
4.2.1 Le capteur télécharge activement la valeur de concentration et les données sont sorties sous forme de code ASCII, le format est le suivant :
| 32 |
32 |
x |
x |
x |
x |
x |
32 |
p |
p |
m |
r |
n |
où 32 est le code ASCII d'un espace et la sortie se termine par un caractère de nouvelle ligne
Par exemple : Sortie au format 12 345 ppm comme suit :
|
|
1 |
2 |
3 |
4 |
5 |
|
p |
p |
m |
| 0x20 |
0x20 |
0x31 |
0x32 |
0x33 |
0x34 |
0x35 |
0x20 |
0x70 |
0x70 |
0x6d |
4.2.2 Questions et réponses (Choisissez une méthode pour le téléchargement automatique et la sortie des questions et réponses, la valeur par défaut est le téléchargement actif)
Envoyer en décimal :235237363521
retour
| 32 |
38 |
34 |
36 |
36 |
36 |
36 |
36 |
36 |
36 |
36 |
36 |
36 |
où 32 est le code ASCII d'un espace et la sortie se termine par un caractère de nouvelle ligne
4.3.Protocole de communication MODBUS
TROIS PROTOCOLES SONT DISPONIBLES : MODBUS RTU, MODBUS ASCII OU PERSONNALISATION MODBUS.
4.3.1 Protocole personnalisé MODBUS
Format du protocole d'envoi de l'hôte
Un protocole est constitué de paquets au format fixe. La taille du paquet varie en fonction du contenu du paquet.
| octet |
contenu |
| 1 |
Adresse de l'unité de communication (adresse du capteur) |
| 2 |
Caractère STX (0x23) |
| 3 |
Code de message 0x52 (lecture) ou 0x53 (écriture). |
| 4 |
Longueur des données (longueur du paquet moins 6). |
| 5 |
Les données d'abord |
| 6 |
Deuxième bit de données |
| 7... ....n-2 |
Autres données |
| n-1 |
0x21 |
| n |
Chiffre de contrôle à 8 chiffres XOR |
L'adresse de l'unité de communication du premier octet du paquet : il s'agit de l'adresse de l'unité informatique inférieure lorsque l'hôte communique avec l'ordinateur inférieur. Le deuxième octet du paquet est le caractère STX, qui est fixe. Le troisième octet du paquet indique si le paquet est une commande de lecture ou une commande d'écriture. 0x52 consiste à lire la commande 0x53 à écrire la commande. Le quatrième octet d'un paquet est la longueur en bits décrivant les données contenues dans l'ensemble du message, qui est égale à la taille du paquet moins 6. Les données sont transférées séquentiellement de l'octet de poids faible à l'octet de poids fort. Le texte est acheminé de gauche à droite. Une fois toutes les données transférées, la fin des données sera indiquée par 1 octet 0x21. Le dernier octet du protocole est la somme de contrôle permettant de vérifier l'exactitude des données transmises.
L'appareil renvoie le format du protocole
Un protocole est constitué de paquets au format fixe. La taille du paquet varie en fonction du contenu du paquet.
| octet |
contenu |
| 1 |
06 (ACK, indiquant que la commande de l'hôte a été reçue correctement). |
| 2 |
Adresse de l'unité de communication (adresse du capteur) |
| 3 |
Caractère STX (0x23) |
| 4 |
Code de message 0x52 (lecture) ou 0x53 (écriture). |
| 5 |
(longueur du paquet moins 7). |
| 6 |
Les données d'abord |
| 7 |
Deuxième bit de données |
| 8... ....n-2 |
Autres données |
| n-1 |
0x21 |
| n |
Chiffre de contrôle à 8 chiffres XOR |
Adresse de l'unité de communication : il s'agit de l'adresse de l'unité informatique inférieure lorsque l'hôte communique avec l'ordinateur inférieur. Le deuxième octet du paquet est le caractère STX, qui est fixe. Le troisième octet du paquet indique si le paquet est une commande de lecture ou une commande d'écriture. 0x52 consiste à lire la commande 0x53 à écrire la commande. Le quatrième octet d'un paquet est la longueur en bits décrivant les données contenues dans l'ensemble du message, qui est égale à la taille du paquet moins 6. Les données sont transférées séquentiellement de l'octet de poids faible à l'octet de poids fort. Le texte est acheminé de gauche à droite. Une fois toutes les données transférées, la fin des données sera indiquée par 1 octet 0x21. Le dernier octet du protocole est la somme de contrôle permettant de vérifier l'exactitude des données transmises.
Type de commande
(1) Lire la valeur de concentration du capteur: comme la lecture des données actuelles du capteur n° 32 (20H)
L'hôte envoie la commande au capteur :20235201372146
20 23 52 01 37 21 ?? (décimal 16).
20 : Numéro du capteur
23 : STX corrigé
52 : Lire
01 : longueur des données, indiquant qu'il y a 1 bit de données après
37 : Lire les données du capteur
21 : Fin
?? : caractère de contrôle CheckSum
CheckSum= 20⊕23⊕52⊕01⊕37⊕21=46H, alors ?? =46H
L'appareil renverra les données suivantes :062023520537000003E821 ??
06 20 23 52 05 37 00 00 03 E8 21 ?? (décimal 16).
06 : ACK est correct
20 : renvoie l'adresse du capteur
23 : STX (0x23)
52 : Type de service Le type d'opération de retour par défaut est (0x52) opération de lecture
05 : Longueur des données La longueur des données est de 5 octets
37 : Classe de commande
00 00 03 E8 : La valeur actuelle de concentration de CO2, en PPM, est la valeur de concentration exprimée en 4 octets, avec l'octet de concentration élevée à gauche et l'octet de concentration faible à droite, en fonction de la concentration du capteur.
21 : Personnage final
?? : Caractère de contrôle CheckSum
Somme de contrôle = 20⊕23⊕52⊕05⊕37⊕00⊕00⊕ 03⊕E8⊕21= ?? XOR, à l'exclusion du premier octet 06
(2) Définissez l'adresse du capteur :
Par exemple, lisez l'adresse actuelle du capteur numéro 32 (20H) à numéro 34 (22H).
L'hôte envoie la commande au capteur :2023530231222160
20 23 53 02 31 22 21 ?? (décimal 16).
20 : numéro du capteur actuel
23 : STX corrigé
53 : Écrire
02 : longueur des données, indiquant qu'il y a deux chiffres de données après
31 : commande d'écriture d'adresse
22 : L'adresse actuelle du capteur est remplacée par le numéro 34.
21 : Fin
?? : caractère de contrôle CheckSum
CheckSum= 20⊕23⊕53⊕02⊕31⊕22⊕21=60H, donc ?? =60H
L'appareil renvoie les données suivantes :062023530231222160
06 20 23 53 02 3122 21 ??
06 : ACK est correct
20 : Adresse d'origine du capteur
23 : STX (0x23)
53 : Type de service Le type d'opération de retour par défaut est (0x520) opération de lecture
02 : Longueur des données Longueur des données 2 octets
31 : Classe de commande de classe
22 : l'adresse actuelle du capteur après avoir modifié l'adresse
21 : Personnage final
?? : caractère de contrôle CheckSum
CheckSum= 20⊕23⊕53⊕02⊕31⊕22⊕21=60H, donc ?? =60H
(3) À propos de la définition de l'adresse initiale du capteur:
MCDL court, calibrage du zéro dans les 8 secondes, plus de 10 secondes pour l'adresse initiale du capteur. La valeur par défaut est le numéro 32. L'adresse d'usine de chaque capteur est réglée sur 32 (20H), et lorsque l'utilisateur modifie l'adresse du capteur, le bouton frontal correspondant doit être maintenu enfoncé en continu pendant plus de 10 secondes pour restaurer le réglage d'usine de l'adresse.
4.3.2 Protocole MODBUS-RTU
Format du protocole d'envoi de l'hôte
Un protocole est constitué de paquets au format fixe. La taille du paquet varie en fonction du contenu du paquet.
| octet |
contenu |
| 1 |
Adresse de l'unité de communication (adresse du capteur) |
| 2 |
Code de fonction |
| 3 |
Première place dans le domaine des données |
| 4 |
Deuxième chiffre dans la zone de données |
| 5 |
Troisième place dans le domaine des données |
| 6 |
Quatrième place dans le domaine des données |
| ...... . |
Autres données |
| n-1 |
CRC faible |
| n |
CRC élevé |
Adresse de l'unité de communication : il s'agit de l'adresse de l'unité informatique inférieure lorsque l'hôte communique avec l'ordinateur inférieur. Le deuxième octet du paquet indique si le paquet est une commande de lecture ou une commande d'écriture. 03 indique que le message est une commande de lecture et 06 indique que le message est une commande d'écriture. Le CRC est utilisé à des fins de vérification pour vérifier l'exactitude des données transmises. Les données sont transférées séquentiellement de l'octet de poids faible à l'octet de poids fort. Le texte est acheminé de gauche à droite. Une fois toutes les données transmises, la vérification CRC des bits bas et hauts se terminera.
L'appareil renvoie le format du protocole
Un protocole est constitué de paquets au format fixe. La taille du paquet varie en fonction du contenu du paquet.
Type de commande
(1) Lire la valeur de concentration du capteur: comme la lecture des données actuelles du capteur n°32 (20H).
L'hôte envoie une commande au capteur :
20 03 00 00 00 02 C2 BA
20 : Adresse actuelle du capteur
03 : Lire la concentration du capteur
00 00 00 02 : Contenu de la zone de données
00 00 est l'adresse 00 02 est la quantité
C2 : CRC élevé
BA : CRC faible
Le principe de base du code de contrôle de redondance cyclique (CRC) est le suivant : après le code d'information de K bits, puis en épissant le code de contrôle de bit R, la longueur totale du codage est de N bits, par conséquent, ce code est également appelé (code N, K. Pour un code (N,K) donné, on peut montrer qu'il existe un polynôme G(x) avec une puissance la plus élevée de NK = R. Une somme de contrôle d'informations de K bits peut être générée à partir de G(x), et G(x) est appelé le polynôme générateur de ce code CRC. Le processus de génération spécifique du code de contrôle est le suivant : en supposant que l'information à envoyer est représentée par le polynôme C(X), décaler C(x) vers la gauche de R bits (qui peut être exprimé par C(x)*2R), et ainsi de suite. À droite de C(x), le bit R sera libre, qui est la position du chiffre de contrôle. Le reste obtenu en divisant C(x)*2R pour générer le polynôme G(x) est. le chiffre de contrôle.
L'appareil renvoie les données suivantes :
Si la plage totale est comprise entre 65 536 ppm :
20 03 04 00 20 0B E8 CD 85 (décimal).
Si la plage totale est supérieure à 65 536 ppm :
20 03 06 00 20 00 00 0B E8 33 9D (décimal).
20 : Adresse actuelle du capteur
03 : Lire la concentration du capteur
04/06 : Longueur de la zone de données (La longueur de la zone de données renvoyée est liée à la plage totale commandée par le client, si la plage maximale commandée par le client est comprise dans les 65 536 ppm, alors la longueur de la zone de données renvoyée est de 04 (numéro de retour de 100 ppm : 20 03 04 00 20 00 64 CB 10), si la plage maximale est supérieure à 65 536 ppm alors la longueur de la zone de données renvoyée est de 06 (numéro de retour 100 ppm : 20 03 06 00 20 00 00 00 64 35 08)
La partie rouge est le bit de données et la partie bleue est la longueur de la zone de données
00 20 : Affiche l'adresse actuelle du capteur 0x20
0B E8 : affiche la concentration de gaz du capteur en PPM, la valeur spécifique dépend de l'adresse et de la concentration du capteur.
Les données ci-dessus sont toutes des nombres décimaux et il est nécessaire de les convertir en nombres en base 10 avant de calculer la valeur de concentration.
Par exemple:
Si la plage totale est comprise entre 65 536 ppm :
0B est le nombre décimal 11 ; La décimale de E8 est 232, alors la valeur de concentration est : 11*256+232=3048 (valeur ppm de la décimale).
Si la plage totale est supérieure à 65 536 ppm :
00 est 0 pour décimal ; 0B est 11 pour décimal ; La décimale de E8 est 232, alors la valeur de concentration est : 0*65536+11*256+232=3048 (valeur ppm en décimal).
CD : CRC élevé
85 : CRC faible
Les valeurs de contrôle CRC se réfèrent aux mêmes que ci-dessus
(2) Définissez l'adresse du capteur :Par exemple, modifiez l'adresse du capteur de 32 (20H) à 01
L'hôte envoie une commande au capteur :
20 06 00 00 00 01 4E BB (décimal).
20 : Adresse actuelle du capteur
06 : Code de fonction (définir l’adresse du capteur).
00 00 00 01 : Zone de données (nouvelle adresse du capteur modifiée 00 01, soit 01).
4E : CRC élevé
BB : CRC faible
La valeur de contrôle CRC est la même que ci-dessus
L'appareil renvoie les données suivantes :
20 06 00 00 00 01 4E BB (décimal).
Identique à l'entrée
Après avoir modifié l'adresse, la nouvelle commande de lecture n'a besoin que de remplacer la première adresse par l'adresse actuelle après la modification et d'effectuer une vérification CRC pour obtenir un nouveau bit de contrôle :
01 03 00 00 00 02 C4 0B (décimal).
L'appareil renvoie les données suivantes :
Si la plage totale est comprise entre 65 536 ppm :
01 03 04 00 01 0B E8 AC 8D (décimal).
Si la plage totale est supérieure à 65 536 ppm :
01 03 06 00 01 00 00 0B E8 1B CB (décimal).
La nouvelle commande de définition de l'adresse du capteur est :
01 06 00 00 00 XX xx xx
XX : est l'adresse qui doit être à nouveau modifiée
xx xx : nouveau chiffre de contrôle
*Cette commande est la commande modbus de l'assistant de débogage du port série sous la fenêtre d'affichage des données, double-cliquez sur le tableau d'affichage des adresses pour définir une nouvelle adresse en modifiant la valeur.
(3) À propos de la définition de l'adresse initiale du capteur
MCDL court, calibrage du zéro dans les 8 secondes, plus de 10 secondes pour l'adresse initiale du capteur. La valeur par défaut est le numéro 32. L'adresse d'usine de chaque capteur est réglée sur 32 (20H), et lorsque l'utilisateur modifie l'adresse du capteur, l'adresse doit être restaurée en maintenant enfoncé le bouton frontal correspondant en continu pendant plus de 10 secondes.
4.3.3 LICENCE MODBUS-ASCII
Format du protocole d'envoi de l'hôte
Un protocole est constitué de paquets au format fixe. La taille du paquet varie en fonction du contenu du paquet.
| octet |
contenu |
| 1 |
0x3a |
| 2 |
Adresse de l'unité de communication (adresse haute du capteur) |
| 3 |
Adresse de l'unité de communication (adresse capteur basse) |
| 4 |
Code de fonction élevé |
| 5 |
Code de fonction faible |
| 6 |
Première place dans le domaine des données |
| 7 |
Deuxième chiffre dans la zone de données |
| 8 |
Troisième place dans le domaine des données |
| 9 |
Quatrième place dans le domaine des données |
| 10 |
Cinquième place dans le domaine des données |
| 11 |
Sixième place dans le domaine des données |
| 12 |
Septième place dans le domaine des données |
| 13 |
Huitième chiffre dans la zone de données |
| ....... |
Autres données |
| n-3 |
LRC élevé |
| n-2 |
LRC faible |
| n-1 |
0x0d |
| n |
0x0a |
Adresse de l'unité de communication : il s'agit de l'adresse de l'unité informatique inférieure lorsque l'hôte communique avec l'ordinateur inférieur. Le premier octet du paquet est 0x3a, les deux derniers octets sont 0x0d 0x0a et sont fixes. Les quatrième et cinquième octets d'un paquet indiquent si le paquet est une commande de lecture ou une commande d'écriture. 03 indique que le message est une commande de lecture et 06 indique que le message est une commande d'écriture. LRC est utilisé à des fins de vérification pour vérifier l'exactitude des données transmises. Les données sont transférées séquentiellement de l'octet de poids faible à l'octet de poids fort. Le texte est acheminé de gauche à droite. Lorsque toutes les données sont transférées, les données sont 0x0d par 2 octets de coupure et 0x0a indique la fin des données.
L'appareil renvoie le format du protocole
Un protocole est constitué de paquets au format fixe. La taille du paquet varie en fonction du contenu du paquet. Le format de retour est le même que le format d'envoi.
Type de commande
(1) Lisez la valeur de concentration du capteur :comme la lecture des données actuelles du capteur 20H
L'adresse sous le code de fonction 03 sous l'interrogation Modbus doit être définie sur 3 pour 0x0003 et la quantité doit être définie sur 1 .
L'hôte envoie la commande au capteur :
3A 32 30 30 33 30 30 30 33 30 30 30 31 44 39 0D 0A (décimal) est : 200300030001D9
3a : bit de démarrage fixe
32 30 vaut 20 : numéro du capteur
30 33 est 03 : lire la concentration du capteur
30 30 30 33 30 30 30 31 : Contenu de la zone de données
L'adresse 30 30 30 33 indique que le registre à lire a une adresse de départ de 0x0003, et 30 30 30 31 est la quantité signifie que le nombre de registres à lire est 1
44 : LRC élevé
39 : LRC bas
0D : embout à extrémité fixe
0A : embout à extrémité fixe
LRC=20+03+00+03+00+01=27H Après négation, ajoutez 1 à D9H, et le code de contrôle est 44 39
L'appareil renverra les données suivantes :
3A 32 30 30 33 30 32 30 31 37 33 36 37 0D 0A (décimal) est : 200302017367
3A : bit de démarrage fixe
32 30 vaut 20 : numéro du capteur
30 33 est 03 : la concentration du capteur de lecture indique que la zone de données est de 3 bits Données 16 bits 6 octets représentés
30 32 vaut 02 : longueur de la zone de données
30 31 37 33 est 0173 : la valeur actuelle de la concentration de CO2 est de 0*16^3+1*16^2+7*16+3, 16 fois par personne. L'unité est le PPM, qui est la valeur de concentration exprimée en 4 octets, et la valeur spécifique dépend de la concentration lue par le capteur
36 : LRC élevé
37 : LRC bas
0D : embout à extrémité fixe
0A : embout à extrémité fixe
LRC=20+03+02+01+73=99H, ajoutez 1 à 67 après négation, et le code de contrôle est 36 37
Lire l'adresse du capteur : par exemple, lire l'adresse actuelle du capteur à 20 h 32
*Ici, pour lire l'adresse du capteur, l'interrogation Modbus sous l'adresse du code de fonction 03 doit être réglée sur 192, c'est le 0x00c0, la quantité réglée sur 1.
L'hôte envoie la commande au capteur :
3A 32 30 30 33 30 30 43 30 30 30 30 31 31 43 0D 0A (décimal).
Soit : 200300c000011C
3a : bit de démarrage fixe
32 30 vaut 20 : numéro du capteur
30 33 est 03 : lire la concentration du capteur
30 30 43 30 30 30 30 31 : Contenu de la zone de données
L'adresse 30 30 43 30 indique que le registre à lire a une adresse de départ de 0x00c0, et 30 30 30 31 est la quantité indiquant le nombre de registres à lire 1
31 : LRC élevé
43 : LRC bas
0D : embout à extrémité fixe
0A : embout à extrémité fixe
LRC=20+03+00+c0+00+01=E4H Après négation, ajoutez 1 à 1CH, et le code de contrôle est 31 43
L'appareil renverra les données suivantes :
3A 32 30 30 33 30 32 30 30 32 30 42 42 0D 0A (décimal) est : 2003020020BB
3A : bit de démarrage fixe
32 30 vaut 20 : numéro du capteur
30 33 est 03 : la concentration du capteur de lecture indique que la zone de données est de 3 bits Données 16 bits 6 octets représentés
30 32 vaut 02 : longueur de la zone de données
30 30 32 30 est 0020 : L'adresse actuelle du capteur 0x0020 dans la plage 0-FF
42 : LRC élevé
42 : LRC bas
0D : embout à extrémité fixe
0A : embout à extrémité fixe
LRC=20+03+02+00+20=45H, ajoutez 1 comme BB après négation, et le code de contrôle est 42 42
(2) Réglez le capteurAdresse : Par exemple, changez l'adresse du capteur n° 32 en n° 01.
* Sondage Modbus (double-cliquez sur le tableau affichant l'adresse 32 pour modifier l'adresse du code de fonction 06, l'adresse doit être définie sur 192 (devrait être la valeur par défaut) est.) 0x00c0, la valeur est définie sur 1 pour être la nouvelle adresse du capteur.
L'hôte envoie la commande au capteur :
3A 32 30 30 36 30 30 43 30 30 30 30 31 31 39 0D 0A (décimal).
Soit : 200600c0000119
3A : bit de démarrage fixe
32 30 vaut 20 : numéro du capteur
30 36 est 06 : code de fonction (définir l’adresse du capteur).
30 30 43 30 30 30 30 31 : Zone de données
L'adresse de début du registre du capteur 30 30 43 30 est 0x00c0 et la nouvelle adresse modifiée du capteur 30 31 est 01.
31 : LRC élevé
39 : LRC bas
0D : embout à extrémité fixe
0A : embout à extrémité fixe
LRC= 20+06+00+c0+00+01=E7H Après négation, ajoutez 1 à 19 et le code de contrôle est 31 39.
L'appareil renverra les données suivantes :
3A 32 30 30 36 30 30 43 30 30 30 30 31 31 39 0D 0A (décimal).
Identique à l'entrée
(3) À propos du réglage de l'adresse initiale du capteur :
MCDL court, calibrage du zéro dans les 8 secondes, plus de 10 secondes pour l'adresse initiale du capteur. La valeur par défaut est le numéro 32. L'adresse d'usine de chaque capteur est réglée sur 32 (20H), et lorsque l'utilisateur modifie l'adresse du capteur, le bouton frontal correspondant doit être maintenu enfoncé en continu pendant plus de 10 secondes pour restaurer le réglage d'usine de l'adresse.
5. Instructions d'installation
Le capteur est installé avec un espacement des trous de positionnement de 63 mm et une ouverture de 3,2 mm
Le pas de la prise de câblage est de 2,54 mm
6. Points auxquels il convient de prêter attention lors de la maintenance
Le capteur doit être calibré régulièrement, il est recommandé que cela ne dure pas plus de 3 mois et l'étalonnage n'est pas requis si l'étalonnage automatique est activé pour un fonctionnement à long terme
N'utilisez pas le capteur pendant une longue période dans un environnement à forte densité de poussière
Veuillez utiliser le capteur dans la plage d'alimentation du capteur
7. Informations sur la commande
| Fiche d'informations sur la commande |
| KCS530 |
Capteur de concentration de CO2 KCS530 |
|
xxxx |
Le capteur mesure la plage de concentration de CO2 en ppm, avec une valeur minimale de 2 000 et une valeur maximale de 50 000 ppm. |
| 2000 |
Plage 200 ppm (par défaut). |
| 10000 |
Plage 10 000 ppm |
| 50000 |
Plage 50 000 ppm |
|
encoder |
La vitesse de réaction est divisée en deux types : rapide et lente |
| S |
Lent (par défaut). |
| Q |
rapide |
|
encoder |
Sélection du débit en bauds, prise en charge du débit en bauds couramment utilisé 2400 9600 19200 38400bps, 8 bits de données, 1 bit de bit d'arrêt, pas de bit de contrôle : confirmez les besoins particuliers avant de commander. |
| Coutume |
Confirmez le débit en bauds avant de commander |
| 2400 |
Débit en bauds de 2 400 bps |
| 9600 |
Débit en bauds de 9 600 bps |
| 19200 |
Débit en bauds de 19 200 bps |
| 38400 |
Débit en bauds de 38 400 bps (par défaut) |
|
encoder |
Protocole de port série |
| Modbus-RTU |
Protocole standard Modbus-RTU (par défaut). |
| Modbus-ASCII |
Protocole standard Modbus-ASCII |
| Modbus-Auto |
Protocole privé Modbus |
| KCS530 |
-2000 |
-S |
-38400 |
-Modbus-RTU |
|
8. Coordonnées
URL :www.kacise.com
Tél : +86-29-17719566736
Courriel : sales@kacise.com
Adresse : Tangyan South Road, ville de Xi'an, province du Shaanxi, Chine
Appendice
| Sténographie |
Nom et prénom |
| VOL |
1 % VOL fait référence à 1 % du volume d’un gaz particulier dans l’air. |
| ppm |
1PPM signifie que le volume d’un gaz spécifique dans l’air représente un millionième. |
| O2 |
Molécules d'oxygène |
| Écran LCD |
Écran LCD |
| RS485 |
Port série asynchrone 485 |
| CC |
courant continu |
| CA |
Communication |
| PVC |
chlorure de polyvinyle |
Votre message doit contenir entre 20 et 3 000 caractères!
english
français
Deutsch
Italiano
Русский
Español
português
Nederlandse
ελληνικά
日本語
한국
العربية
हिन्दी
Türkçe
indonesia
tiếng Việt
ไทย
বাংলা
فارسی
polski
