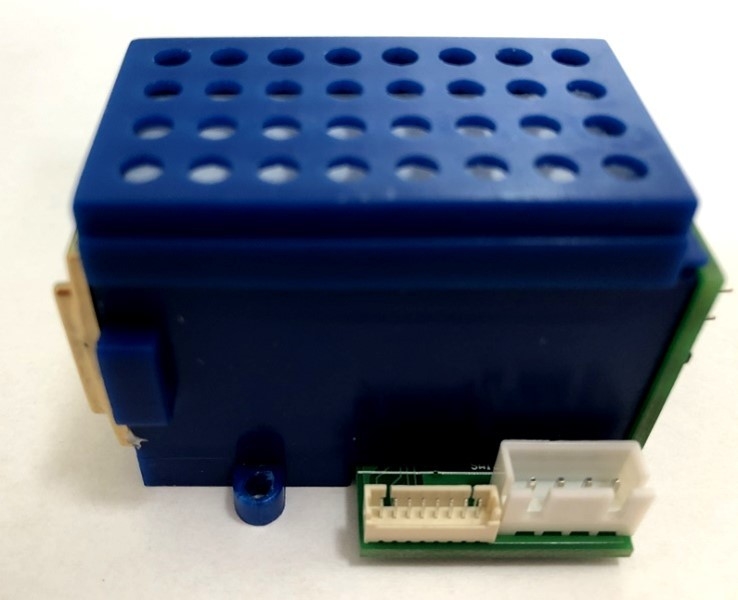

Module de capteur de gaz SF6 infrarouge KSS523
1. Vue d' ensemble
Le gaz SF6 est largement utilisé comme milieu isolant et gaz d'extinction d'arc dans les équipements électriques, en particulier dans les disjoncteurs haute tension, les transformateurs, les transformateurs, les condensateurs, les arresters, les fusibles, etc..Si une fuite se produit, la pression de l'équipement est réduite et la capacité d'isolation est réduite; polluer et détruire l'environnement atmosphérique, augmenter l'effet de serre;Accumulation dans les espaces à basse altitude, entraînant des accidents tels qu'un manque d'oxygène dans le cerveau du personnel et même une asphyxie rapide; sous l'influence de décharges partielles, de températures élevées et d'autres facteurs,Le gaz SF6 produira des substances de décomposition hautement toxiques telles que le SF4, SF2, SOF2, etc.
KSS523 est un module de capteur de gaz utilisant le principe de détection de l'absorption infrarouge NDIR, qui détermine la concentration en fonction de l'absorption du gaz SF6 à 10,5 um. KSS523 adopte une source lumineuse MEMS,une cavité optique avec une structure spéciale et un détecteur à double canal pour réaliser une compensation spatiale de référence à double chemin optique, et microprocesseur pour l'acquisition, le traitement et la sortie du signal.Modbus personnalisé optionnel) et interface numérique à bus unique, offrant des fonctions numériques d'étalonnage zéro et de sensibilité, et une fonction manuelle d'étalonnage zéro.
KSS523 peut être largement utilisé dans la détection de fuites de gaz SF6 et dans d'autres occasions pour l'analyse de la concentration de gaz SF6 dans l'industrie de l'énergie.
2. Paramètres techniques
| paramètre |
le symbole |
le minimum |
Valeur typique |
maximum |
Unité |
| Température de stockage |
TSgt. |
- 20 ans. |
- |
80 |
°C |
| Température de fonctionnement |
TUne |
- 20 ans. |
|
60 |
°C |
| Humidité de fonctionnement |
H estUne |
0 |
|
90 |
Pourcentage de RH |
| Pression au travail |
PUne |
0.8 |
|
1.2 |
ATM |
| Voltage d'alimentation |
Vs |
11 |
12 |
18 |
V |
| Courant de fonctionnement maximal |
Je suis...moyenne |
100 |
120 |
150 |
- Je ne sais pas |
| Plage (personnalisable) |
|
|
5000 |
|
en ppm |
| Précision de mesure |
La précision |
|
± 5 ppm ou ± 2% est la valeur réelle la plus élevée |
|
% vol |
| T90 |
Aspiration par pompe |
|
|
5 |
|
deuxième |
| diffusion |
|
30 |
|
deuxième |
| Répétabilité |
50% F.S. |
|
|
Moins de ± 5%. |
|
|
| Durée de vie |
|
|
10 |
|
année |
3. Dessin de dimension structurelle
Unité de tirage: mm
Le type de diffusion et le type d'aspiration de la pompe ont la même longueur et la même largeur et ne diffèrent que par leur hauteur.
Taille réservée pour l'installation de produits de diffusion: longueur * largeur * hauteur 60 mm * 40 mm * 40 mm
Taille réservée pour l'installation de produits d'aspiration à pompe: longueur * largeur * hauteur est de 60 mm * 40 mm * 45 mm
4.Dessin dimensionnel de l'installation
Unité de tirage: mm
Le type de diffusion est situé dans la même position que le trou de montage de la pompe à aspiration.
5- Questions auxquelles il faut prêter attention dans l'entretien
Le capteur doit être calibré régulièrement, pas plus de 3 mois sont recommandés.
Ne pas utiliser le capteur pendant une longue période dans un environnement à forte densité de poussière
Veuillez utiliser le capteur dans la plage de l'alimentation du capteur
6.Instructions de commande
Pour pouvoir acheter les spécifications spécifiques requises, veuillez fournir les informations suivantes:
- Nom du capteur 2) Plage du capteur 3) Méthode de sortie, etc.
Par exemple, SW520S, 0 à 1500 ppm, bus unique
7.Informations sur les commandes
| Fiche d'information sur la commande |
| Le numéro de référence KSS523 |
Module de capteur de gaz SF6 infrarouge KSS523 |
| |
Nom de l'entreprise |
Le capteur mesure la plage de concentration de CO2 en ppm, avec une valeur minimale de 2000 et une valeur maximale de 50000 ppm. |
| 2000 |
Plage de 200 ppm (par défaut). |
| 10000 |
Plage 10000 ppm |
| 50000 |
Plage de 50000 ppm |
| |
coder |
La vitesse de réaction est divisée en deux types: rapide et lente |
| S |
Lent (par défaut). |
| Q. Je vous en prie. |
rapidement |
| |
coder |
Sélection du débit baud, prise en charge du débit baud couramment utilisé 2400 9600 19200 38400bps, 8 bits de données, 1 bit d'arrêt, aucun bit de vérification: confirmer les besoins spéciaux avant de commander. |
| La coutume |
Confirmez le débit avant de commander |
| 2400 |
Taux d'envoi de 2400 bps |
| 9600 |
Taux d'envoi 9600 bps |
| 19200 |
Taux d'envoi de données 19200 bps |
| 38400 |
Taux d'envoi en baud 38400bps (par défaut) |
| |
coder |
Protocole de port série |
| Modbus-RTU est une unité de transport |
Protocole Modbus-RTU standard (par défaut). |
| Modbus-ASCII est utilisé |
Le protocole Modbus-ASCII est standardisé |
| Modbus-Self |
Le protocole privé de Modbus |
| Le numéro de référence KSS523 |
- 2000 ans |
- Je ne sais pas. |
- 38400 |
- Le Modbus-RTU |
|
