KSS591Infrarouge Capteur de gaz méthane Module
1. Aperçu
KSS591 est un module de capteur de gaz utilisant le principe de détection d'absorption infrarouge NDIR, qui détermine la concentration en fonction de l'absorption du rayonnement de la source de lumière infrarouge par le gaz CH4. KSS591 adopte une source de lumière importée, une cavité optique avec une structure spéciale et un détecteur à double canal pour réaliser une compensation de référence de double chemin optique spatial, et un microprocesseur pour l'acquisition, le traitement et la sortie du signal. KSS591 a une bonne sélectivité, une sensibilité élevée, aucune dépendance à l'oxygène, une longue durée de vie et une faible consommation d'énergie ; Capteur de température intégré pour la compensation de température ; En même temps, il dispose d'une sortie UART, 485 (protocole sélectionnable par l'utilisateur modbus) et d'une sortie courant/tension analogique 4 ~ 20 mA ; Pratique pour les clients pour diverses applications.
2. Paramètres techniques
| paramètre | symbole | minimum | Valeurs typiques | maximum | unité |
| Température de stockage | Tstg | -20 | - | 80 | °C |
| Température de fonctionnement | TUN | -20 | | 60 | °C |
| Humidité de fonctionnement | HUN | 0 | | 90 | % HR |
| Pression de travail | P.UN | 0,8 | | 1.2 | ATM |
| Tension d'alimentation | Vs | 11 | 12 | 30 | V |
| Courant de fonctionnement maximal | jemoyenne | 100 | 120 | 150 | mA |
| Plage de détection (personnalisable). | Râ | 0 | 50000 | | ppm |
| Précision des mesures | Précision | | ± 50 ppm ou ± 5 % de la valeur de vérité est la plus grande | | %vol |
| Type de canalisation T90 | Aspiration de la pompe | | | 5 | | deuxième |
| diffusion | | | 30 | |
| Répétabilité | zéro | | | Moins de ±50 | | ppm |
| 50 % FS | | | Moins de ±5 % de la valeur mesurée | | |
| Durée de vie | | | 10 | | année |
3. Dessin dimensionnel structurel
Unité : mm

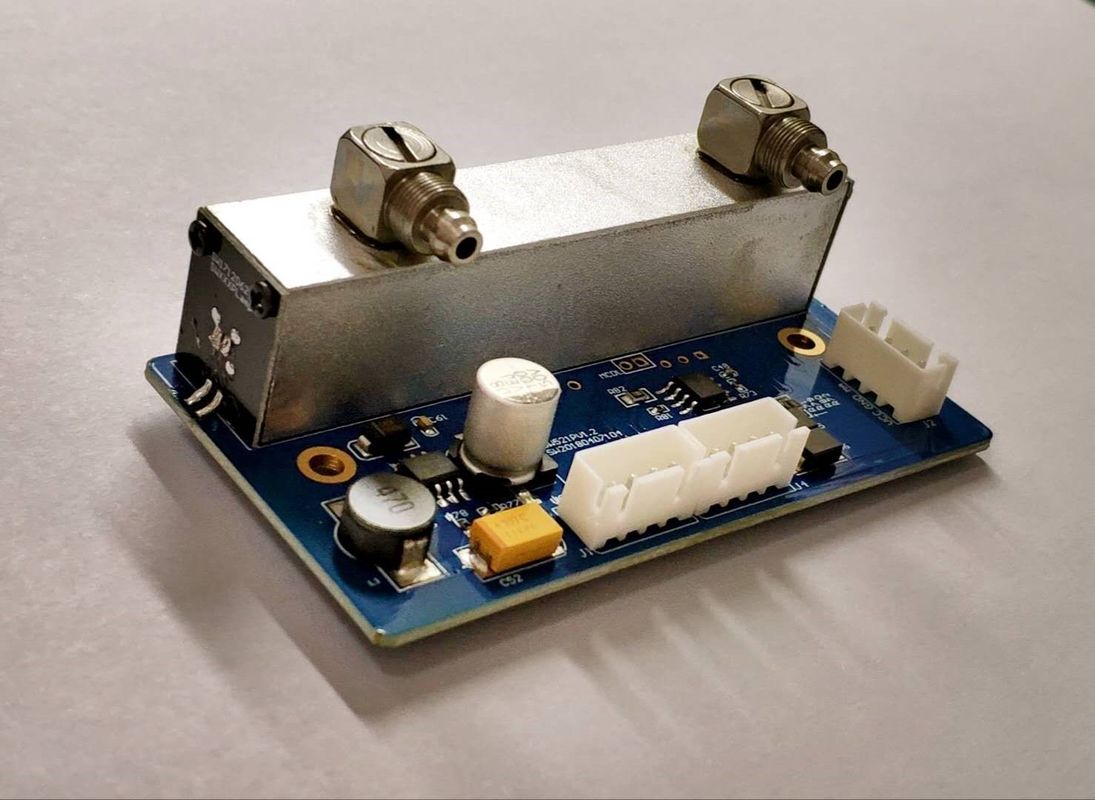

Dessin dimensionnel de la structure d'aspiration de la pompe

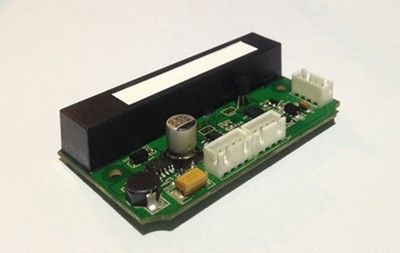

Dessin dimensionnel de la structure diffuse
4. Instructions d'installation
Le capteur est installé avec un schéma de structure de référence avec un espacement des trous de positionnement et une ouverture de 3,2 mm.
L'espacement des prises de câblage est de 2,54 mm.
5. Questions et méthodes auxquelles il convient de prêter attention lors de la maintenance
Le capteur doit être calibré régulièrement, un délai maximum de 3 mois est recommandé.
N'utilisez pas le capteur pendant une longue période dans un environnement à forte densité de poussière.
Veuillez utiliser le capteur dans la plage d'alimentation du capteur.
6. Instructions de commande
Afin de pouvoir acheter les spécifications spécifiques requises, veuillez fournir les informations suivantes
- Nom du capteur
- Mesurer le gaz
- Plage du capteur, etc.
Par exemple, SW541, CH4, 0-50 000 ppm
7. Informations sur la commande
| Fiche d'informations sur la commande |
| KSS591 | Capteur de concentration de méthane KSS591 |
| xxxx | Le capteur mesure la plage de concentration de méthane en ppm, avec une valeur minimale de 2 000 et une valeur maximale de 50 000 ppm. |
| 2000 | Plage 200 ppm (par défaut). |
| 10000 | Plage 10 000 ppm |
| 50000 | Plage 50 000 ppm |
| encoder | La vitesse de réaction est divisée en deux types : rapide et lente |
| S | Lent (par défaut). |
| Q | rapide |
| encoder | Sélection du débit en bauds, prise en charge du débit en bauds couramment utilisé 2400 9600 19200 38400bps, 8 bits de données, 1 bit de bit d'arrêt, pas de bit de contrôle : confirmez les besoins particuliers avant de commander. |
| Coutume | Confirmez le débit en bauds avant de commander |
| 2400 | Débit en bauds de 2 400 bps |
| 9600 | Débit en bauds de 9 600 bps |
| 19200 | Débit en bauds de 19 200 bps |
| 38400 | Débit en bauds de 38 400 bps (par défaut) |
| encoder | Protocole de port série |
| Modbus-RTU | Protocole standard Modbus-RTU (par défaut). |
| Modbus-ASCII | Protocole standard Modbus-ASCII |
| Modbus-Auto | Protocole privé Modbus |
| KSS591 | -2000 | -S | -38400 | -Modbus-RTU | |
8. Contacter
URL :www.kacise.com
Tél : +86-29-17719566736
Courriel : sales@kacise.com
Adresse : Tangyan South Road, ville de Xi'an, province du Shaanxi, Chine
Appendice
| Sténographie | Nom et prénom |
| VOL | 1 % VOL fait référence à 1 % du volume d’un gaz particulier dans l’air. |
| ppm | 1PPM signifie que le volume d’un gaz spécifique dans l’air représente un millionième. |
| O2 | Molécules d'oxygène |
| Écran LCD | Écran LCD |
| RS485 | Port série asynchrone 485 |
| CC | courant continu |
| CA | Communication |
| PVC | chlorure de polyvinyle |
