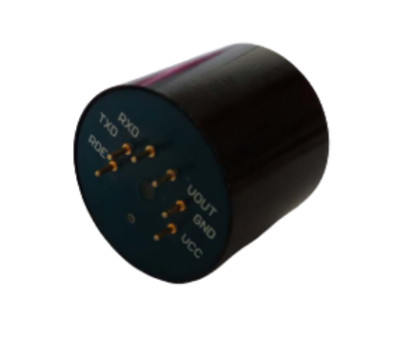

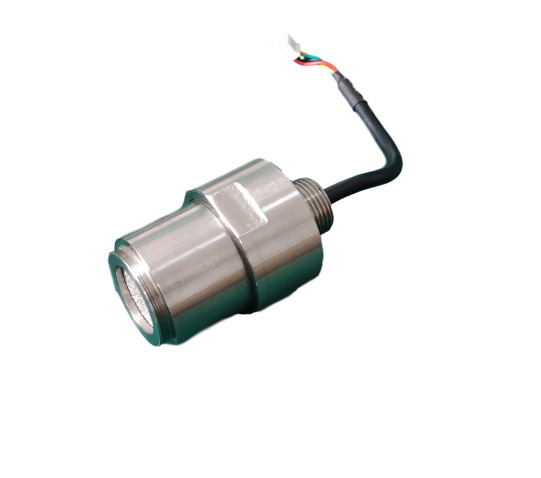

Sensor SF6 infrarouge KSS572
1. vue d'ensemble
Le gaz SF6 est largement utilisé comme milieu isolant et gaz d'extinction d'arc dans les équipements électriques, en particulier dans les disjoncteurs haute tension, les transformateurs, les transformateurs, les condensateurs, les arresters, les fusibles, etc..Les fuites se produisent, la pression de l'équipement diminue, la capacité d'isolation est réduite; polluer et détruire l'environnement atmosphérique, augmenter l'effet de serre; accumulation dans les espaces à faible niveau,Il y a des accidents comme le manque d'oxygène dans le cerveau du personnel et même une asphyxie rapide.; sous l'influence de la décharge partielle, de la température élevée et d'autres facteurs, le gaz SF6 produira des substances de décomposition hautement toxiques telles que SF4, SF2, SOF2 etc.
KSS572 est un module de capteur de gaz utilisant le principe de détection de l'absorption infrarouge NDIR.La source lumineuse simple et la structure à deux canaux de la source lumineuse MEMS, un détecteur pyroélectrique à double canal et une chambre à gaz optique sont utilisés pour réaliser la compensation de référence du parcours optique spatial double.et de sortie, avec compensation de température et correction de non-linéarité.
2. Paramètres techniques
| paramètre |
le symbole |
le minimum |
Valeur typique |
maximum |
Unité |
| Température de stockage |
TSgt. |
- 20 ans. |
- |
80 |
°C |
| Température de fonctionnement |
TUne |
- 20 ans. |
|
60 |
°C |
| Humidité de fonctionnement |
H estUne |
0 |
|
90 |
Pourcentage de RH |
| Pression au travail |
PUne |
0.8 |
|
1.2 |
ATM |
| Voltage d'alimentation |
Vs |
11 |
12 |
30 |
V |
| Courant de fonctionnement maximal |
Je suis...moyenne |
100 |
120 |
150 |
- Je ne sais pas |
| Région de détection (personnalisable). |
Ra |
|
1000 |
|
en ppm |
| Résolution |
Résolution |
|
1000 |
|
en ppm |
| Précision de mesure |
La précision |
|
± 10 ppm ou ± 5% de valeur de vérité |
|
% vol |
| Type de tuyauterie T90 |
Aspiration par pompe |
|
|
5 |
|
deuxième |
| Diffusion |
|
30 |
|
deuxième |
| Répétabilité |
Nullement |
|
|
Moins de ± 50 |
|
en ppm |
| Portée |
|
|
Moins de ± 5%. |
|
|
| Durée de vie |
|
|
10 |
|
année |
3- dessin des dimensions de la structure
Unité: mm
Dessin dimensionnel de la structure d'aspiration de la pompe
Dessin dimensionnel de la structure diffuse
4. Instructions d'installation
Le capteur est installé et positionné à une distance de 3,2 mm selon les exigences structurelles
La portée du câblage est de 2,54 mm.
5- Questions auxquelles il faut prêter attention dans l'entretien
Le capteur doit être étalonné régulièrement, il est recommandé de ne pas l'être depuis plus de 3 mois,et l'étalonnage n'est pas nécessaire du côté du fonctionnement à long terme si l'étalonnage automatique est activé ne pas utiliser le capteur pendant une longue période dans un environnement à forte densité de poussière.
Veuillez utiliser le capteur dans la plage d'alimentation du capteur.
6. Instructions de commande
Pour pouvoir acheter les spécifications spécifiques requises, veuillez fournir les informations suivantes:
1) Nom du capteur 2) Portée du capteur 3) Précision de mesure et mode de sortie du capteur, etc.
Par exemple, SW521, 0-5000ppm, sortie 4-20mA
7. Informations sur la commande
| Fiche d'information sur la commande |
| Le numéro de série KSS572 |
Capteur de concentration de CO2 KSS572 |
| |
Nom de l'entreprise |
Le capteur mesure la plage de concentration de CO2 en ppm, avec une valeur minimale de 2000 et une valeur maximale de 50000 ppm. |
| 2000 |
Plage de 200 ppm (par défaut). |
| 10000 |
Plage 10000 ppm |
| 50000 |
Plage de 50000 ppm |
| |
coder |
La vitesse de réaction est divisée en deux types: rapide et lente |
| S |
Lent (par défaut). |
| Q. Je vous en prie. |
rapidement |
| |
coder |
Sélection du débit baud, prise en charge du débit baud couramment utilisé 2400 9600 19200 38400bps, 8 bits de données, 1 bit d'arrêt, aucun bit de vérification: confirmer les besoins spéciaux avant de commander. |
| La coutume |
Confirmez le débit avant de commander |
| 2400 |
Taux d'envoi de 2400 bps |
| 9600 |
Taux d'envoi 9600 bps |
| 19200 |
Taux d'envoi de données 19200 bps |
| 38400 |
Taux d'envoi en baud 38400bps (par défaut) |
| |
coder |
Protocole de port série |
| Modbus-RTU est une unité de transport |
Protocole Modbus-RTU standard (par défaut). |
| Modbus-ASCII est utilisé |
Le protocole Modbus-ASCII est standardisé |
| Modbus-Self |
Le protocole privé de Modbus |
| Le numéro de série KSS572 |
- 2000 ans |
- Je ne sais pas. |
- 38400 |
- Le Modbus-RTU |
|
9. Coordonnées
Nom de l'adresse:Les résultats de l'enquête
Tél.: +86-29-17719566736 Vous pouvez nous contacter
Le courrier électronique: sales@kacise.com
Adresse: Tangyan South Road, ville de Xi'an, province du Shaanxi, Chine
10Appendice
| - Une sténographie. |
Nom complet |
| VOL |
1% VOL désigne 1% du volume d'un gaz particulier dans l'air. |
| PPM |
1 ppm signifie que le volume d'un gaz spécifique dans l'air représente un millionième. |
| O2 |
Molecules d'oxygène |
| Disque LCD |
Affichage LCD |
| Résistance à la compression |
Port série asynchrone 485 |
| DC |
courant continu |
| AC |
La communication |
| Pvc |
polyvinyl chlorure |
