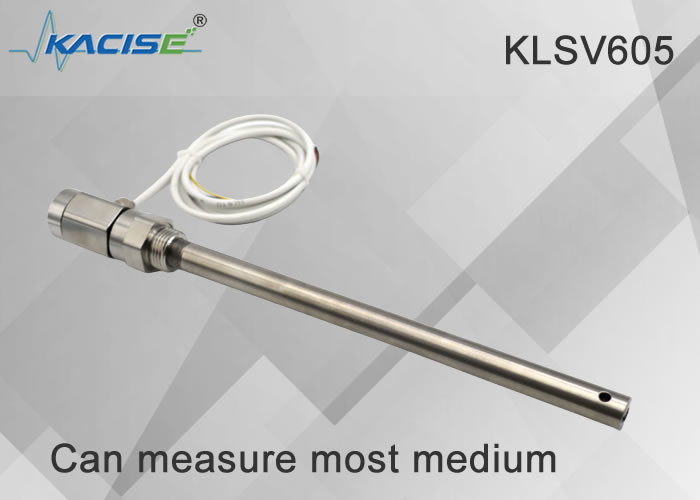

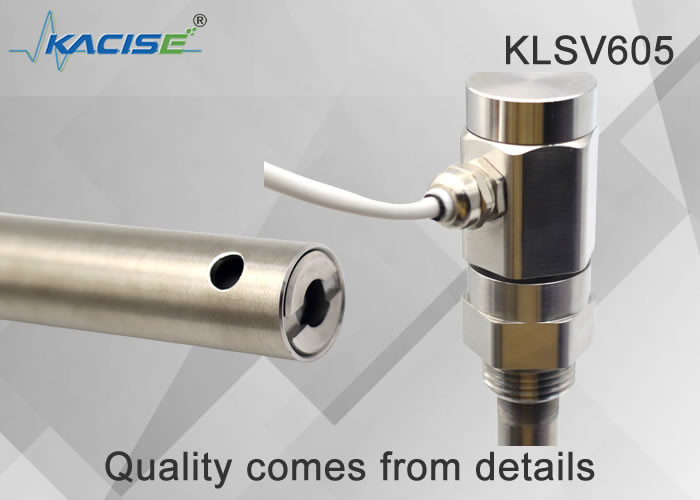

Capteurs de niveau de capacité KLSV605 avec interférence de champ anti-électromagnétique et bonnes performances anti-corrosion

1.Description générale

La jauge de niveau de liquide capacitive a une bonne structure et méthode d'installation et convient aux matériaux pulvérulents et granulaires solides à haute température, haute pression, forte corrosion, cristallisation facile, anti-blocage, anti-gel et solides.Il peut mesurer le niveau de liquide d'un milieu fortement corrosif, le niveau de liquide d'un milieu à haute température et le niveau de liquide d'un récipient scellé, ce qui n'a rien à voir avec la viscosité, la densité et la pression de travail du milieu.

2.Fonctionnalité
1.Haute performance:
Le matériau capacitif utilisé pour fabriquer l'émetteur a des propriétés physiques et chimiques extrêmement stables, ce qui confère au produit des performances extrêmement élevées.
Capteurs avec une précision aussi élevée que ± 0,02% FS, la stabilité est meilleure que ± 0,05% FS, une performance aussi élevée est difficile à atteindre avec des produits utilisant d'autres principes sensibles.
2.Déformation mécanique:
Un petit changement dans l'espacement de la plaque de matrice de capacité sensible peut produire un changement de signal de tension mesurable, et la petite déformation mécanique réduit considérablement l'hystérésis et l'erreur de non-répétabilité du capteur, et la vitesse du capteur est également grandement améliorée.
3.Large plage de mesure:
Le transmetteur de pression a une large plage de mesure, il peut mesurer avec précision la pression dans la plage de 25 Pa à 70 MPa et a une stabilité extrêmement élevée.
4.Bonne stabilité à long terme:
Comparé à d'autres produits similaires, le transmetteur de pression a une plus grande stabilité.Contrairement à d'autres capteurs tels que les capteurs à jauge de contrainte métallique, les effets de fluage, de vieillissement et de température des transmetteurs de pression capacitifs sont très faibles.
Presque tous les facteurs défavorables ont moins d'impact sur la stabilité de sortie des capteurs capacitifs que d'autres formes de capteurs.La stabilité du point zéro du transmetteur de pression peut atteindre 0,05 % FS/an.
5.Signal de sortie élevé:
Le circuit du transmetteur de pression peut convertir directement un petit changement de capacité en un signal de sortie élevé sans amplification du signal.Le signal de sortie du capteur piézorésistif (mode fin, type C) est faible et sensible aux interférences de signal externe, etc., et c'est généralement la principale raison pour laquelle le capteur a une mauvaise stabilité, est fortement affecté par la température et est sensible aux interférences des ondes électromagnétiques.
6.Bonne performance anti-corrosion:

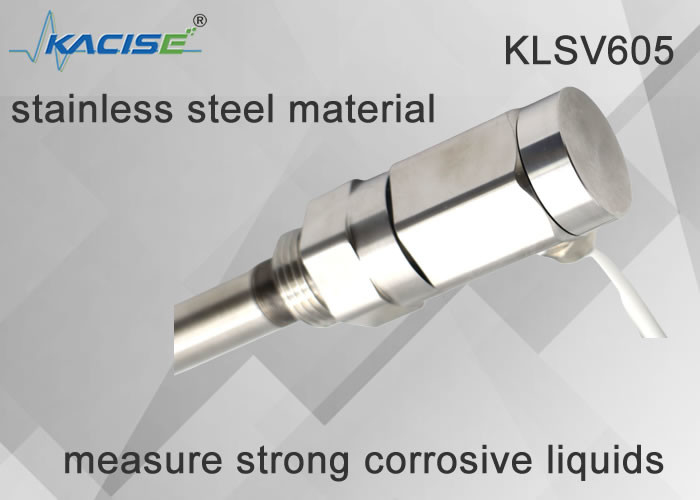

Les matériaux en contact avec le fluide du transmetteur de pression sont tous en acier inoxydable de haute qualité, ils sont donc bien compatibles avec de nombreuses solutions acide-base, gaz ou liquides corrosifs.
sept.Interférence de champ anti-électromagnétique:
Avec un signal de sortie élevé, une conception anti-interférence et une coque métallique, le transmetteur de pression a une grande capacité à supprimer les champs électromagnétiques externes, et il a une capacité anti-interférence comparable à celle du contrôle programmable.
8.Travailler dans des environnements difficiles:
Le transmetteur de pression est très résistant.Ses produits de qualité industrielle peuvent supporter un minimum de 107 cycles de pression à pleine échelle.Si la pression de travail est faible, la durée de vie du capteur peut atteindre une durée presque infinie et ses produits industriels peuvent supporter 100 cycles.～ 200 kg de choc et minimum 10 ～ 20 vibrations.
Les jauges de niveau de liquide capacitives haute température et haute pression conviennent à la détection continue du niveau de liquide, du niveau de matériau ou du niveau de matériau dans des conditions spéciales telles que haute pression, haute température, forte corrosion, cristallisation facile, anti-colmatage, anti-gel, et des matériaux solides pulvérulents et granuleux.Détection et contrôle dans divers processus industriels.

3.spécification

Portée de détection	0.1~3m
Plage de mesure de capacité	10PF ~ 500PF
Précision	0.1 classe, 0.2 classe, 0.5 classe, 1 classe
Plage de pression	-0.1MPa～32MPa
Résistance à la température de la sonde	-50~250℃
Température ambiante	-40～85℃
Température de stockage	-55℃～+125℃
Signal de sortie	4~20mA, communication 485, etc.
La distance de communication du capteur de niveau de sortie sans fil	moins de 200 mètres
tension d'alimentation	3.3-36V (alimentation par batterie en option) 5~36V CC
Matériau du capteur de niveau	Inox 316, 1Gr18Ni19Ti ou PTFE
Stabilité à long terme	≤0.1%FS/an
Dérive de température	≤0.01%FS/ ℃ (dans la plage de 0～70 ℃)
Qualité antidéflagrante	ExibIICT6
Niveau de protection	IP67

4.Structure

Les capteurs capacitifs de niveau de liquide ont des structures différentes en raison d'occasions et de paramètres d'application différents, mais en général, sa structure principale peut être grossièrement divisée en deux parties, à savoir la partie capteur et la partie transmetteur.comme le montre l'image:



A sur l'image montre le capteur, qui sonde directement dans l'équipement du conteneur ou mesure

dans le milieu mesuré du tube de mesure



B et C sur la figure sont les brides de connexion de la phase gazeuse et de la phase liquide de l'instrument de mesure et de contrôle du niveau de liquide, qui sont utilisées pour la connexion des brides de l'équipement, et le liquide et la pression dans l'équipement sont aspirés vers le cylindre de mesure.



D sur la figure montre le cylindre de mesure de l'instrument de mesure et de contrôle du niveau de liquide, qui peut former une capacité avec l'électrode du capteur.



E illustré sur la figure est la bride d'égout, qui peut régulièrement évacuer la saleté dans l'instrument de mesure et de contrôle du niveau de liquide vers l'extérieur, garder l'intérieur du tube de mesure de l'instrument de mesure et de contrôle du niveau de liquide propre et empêcher le capteur de adhérant à la saleté.



F illustré sur la figure est le transmetteur, qui est un dispositif de conversion de la capacité en signal de courant standard, et est la partie centrale de l'ensemble de l'instrument de mesure et de contrôle du niveau de liquide.Sa fonction principale est de recevoir l'incrément de changement de capacité causé par le changement de niveau de liquide envoyé par le capteur, puis après conversion, il émet un signal de courant standard 4-20mADC.Cet émetteur adopte des dispositifs intégrés militaires, avec une faible consommation d'énergie, une résistance à haute température, une forte fiabilité et répond aux exigences de sécurité intrinsèque.



Remarque : Il y a une pièce d'étanchéité entre le transmetteur et le tube de mesure, qui est composée de plusieurs joints, ce qui peut garantir que le milieu mesuré est en contact avec le capteur mais ne fuira pas, causant des dommages.Cette section est une pièce d'étanchéité importante, veuillez ne pas la démonter sans l'accord du fabricant pour éviter les accidents.


5. Affichage

6.Câblage



KSLV606 (modèle d'affichage) a deux voies de câblage : l'une est RS485, l'autre est 4-20mA.

• RS485

• 4-20mA

Sortie 4-20mA isolée

Sortie 2 fils 4-20mA non isolée
Figure 6.1

Après l'installation, lors de la première utilisation, assurez-vous d'abord d'ouvrir la vanne de phase gazeuse, puis d'ouvrir la vanne de phase liquide pour vous assurer que le niveau de liquide ne fluctuera pas violemment, provoquant des erreurs de mesure.



De plus, il convient de s'assurer que les joints des câbles de raccordement sont en bon contact et anti-corrosion.En cas d'utilisation à long terme, faites attention à l'évacuation régulière des eaux usées, afin d'éviter l'accumulation de saleté et d'affecter les performances de l'instrument.En prenant comme exemple le liquide de cuivre commun, le liquide C-carbone, la tour d'eau chaude Baohe, la piscine d'eaux usées et d'autres fluides sales, il doit être garanti de se décharger 1 à 2 fois par semaine, tandis que le fluide plus propre doit être déchargé 1 à 2 fois par mois.

Le boîtier de l'émetteur doit être bien emballé pour empêcher l'entrée d'eau, de milieu corrosif ou de gaz, et il est interdit d'entrer en collision avec une force externe et de le démonter par des non-professionnels.



Il existe trois méthodes de câblage courantes pour les émetteurs : comme indiqué dans (a) (b) (c)

(un)

(b)


(c) ampèremètre
Figure 6.2

Comme le montre la figure ci-dessus, il existe trois méthodes de câblage pour le transmetteur de l'instrument de mesure et de contrôle du niveau de liquide.La figure (a) montre le schéma de câblage du transmetteur directement et le compteur à affichage numérique.La figure (b) montre le schéma de câblage du transmetteur et du système de contrôle DCS.Le système de contrôle fournit 24V et est connecté à l'émetteur.La figure (c) montre le schéma de connexion du transmetteur alimenté par la barrière de sécurité.Les utilisateurs peuvent se référer aux trois méthodes de câblage ci-dessus lors de l'installation.

7. Mise en place

1) Installation en phase gazeuse et en phase liquide

Figure 7.1

Étant donné que les produits ne diffèrent que par leur conception et leur matériau d'apparence, mais qu'ils appartiennent tous deux à l'instrument externe de mesure et de contrôle du niveau de liquide, les méthodes d'installation des deux sont fondamentalement les mêmes, ce qui sera expliqué ensemble ici.En général, l'installation est extrêmement simple et rapide, il suffit de connecter la bride de connexion de la phase gaz-liquide sur l'instrument de mesure et de contrôle du niveau de liquide avec la bride de la phase gaz-liquide sur l'équipement, d'ajouter un joint au milieu et de le fixer avec boulons.(Remarque : la bride de raccordement de l'instrument de surveillance et de contrôle du niveau de liquide a été soudée selon la taille convenue par les deux parties et n'a pas besoin d'être reconfigurée. L'utilisateur doit configurer lui-même la vanne et la conduite) comme indiqué dans le figure 7.1.



Remarque : Avant l'installation, assurez-vous de nettoyer le trou intérieur du tuyau de sortie sur l'équipement pour vous assurer que le tuyau de sortie de l'équipement n'est pas obstrué et que la surface d'étanchéité de la bride est intacte.En même temps, une vanne peut être ajoutée entre la bride de l'instrument de mesure et de contrôle du niveau de liquide et la bride de l'équipement pour faciliter le démontage et le montage de l'instrument lors de la maintenance ou du remplacement.
1) Installation d'un compteur de niveau de liquide capacitif de type chaudière

Figure 7.2


La jauge de niveau de capacité est un produit spécialement utilisé pour les grands, moyens et petits coussins gonflables de chaudière et d'autres types de mesure de niveau de liquide à haute température.

Il adopte des matériaux spéciaux et une technologie de radiofréquence, de sorte que l'ensemble de la machine puisse fonctionner de manière stable pendant une longue période dans un environnement à haute température.Parce qu'il est spécialement utilisé dans un environnement à haute température, la structure et la méthode d'installation de l'instrument de mesure et de contrôle du niveau de liquide sont différentes des autres produits.

Tout d'abord, il est différent des autres produits en ce que son émetteur est situé sous le capteur, il y a une section scellée et dissipant la chaleur du cylindre de mesure à l'émetteur, puis vers le bas se trouve un bras incurvé à 90 degrés pour diriger le transmetteur côté capteur, ce qui garantit que le transmetteur est protégé des températures élevées à proximité de l'orifice de gaz.D'autre part, lorsque le milieu à haute température transfère la chaleur vers le bas vers l'émetteur, il passe d'abord par une section spéciale de dissipation de chaleur, ce qui réduira considérablement sa chaleur.Diriger le transmetteur vers le côté inférieur du capteur sert principalement à empêcher la fuite de la section d'étanchéité du capteur et à empêcher le fluide de se propager jusqu'à la partie transmetteur le long de la paroi extérieure du cylindre de mesure, provoquant un court-circuit ou de la corrosion.

En résumé, la structure de cet indicateur de niveau présente des avantages évidents, c'est pourquoi il peut fonctionner de manière stable pendant une longue période dans un environnement à haute température.Pour l'installation, il convient de noter que l'émetteur est en dessous et que la distance du tuyau d'égout est relativement proche, il ne peut donc pas être installé à l'envers.L'installation est comme indiqué sur la figure 7.2 :

8. Calibrage

Bien que le réglage analogique ait été effectué avant que le produit ne quitte l'usine, afin de permettre à l'utilisateur de mieux connaître les performances de notre produit avant utilisation, il est recommandé à l'utilisateur d'effectuer une simple vérification.Vous pouvez retirer l'ensemble des instruments pour l'étalonnage.(Mais ne démontez pas les pièces de nos produits)

L'étalonnage de l'instrument externe de mesure et de contrôle du niveau de liquide est illustré à la figure 8.1 :

Illustration 8.1

Les étapes de vérification sont les suivantes :

1) Préparez un tuyau d'eau transparent, marquez-le avec une échelle ou fixez-le avec une règle, de sorte que le niveau de liquide réel puisse être observé et calibré pendant le calibrage.De plus, préparez un ampèremètre (DC) avec une précision de plus de trois chiffres, plusieurs bouchons en caoutchouc et suffisamment de milieu de test (qui peut être remplacé par de l'eau).

2) Connectez une extrémité du tuyau d'eau transparent au port de la phase liquide de l'instrument de mesure et de contrôle du niveau de liquide, bloquez la sortie des eaux usées et maintenez le port de la phase gazeuse dégagé.Et connectez l'ampèremètre en série comme indiqué sur la Figure 6.2), puis mettez sous tension après avoir confirmé que le câblage est correct.

3) Ajoutez le milieu de l'extrémité supérieure du tube transparent, le milieu s'écoule à travers le tube de phase liquide dans l'instrument de mesure et de contrôle du niveau de liquide, et le niveau de liquide est ajouté à plusieurs points avec des hauteurs différentes, car à ce moment le liquide le niveau dans le tube transparent est mesuré avec l'instrument de mesure et de contrôle du niveau de liquide.Le niveau de liquide dans le cylindre du compteur est exactement aligné.À ce moment, lisez la valeur de l'ampèremètre, puis comparez le rapport de hauteur correspondant au signal standard de sortie 4-20mA avec la valeur de courant collectée pour vérifier la précision du compteur de niveau (Remarque: afin de Il est facile de calculer Généralement, plusieurs points sont pris à 0 %, 25 %, 50 %, 75 % et 100 % respectivement, et les courants correspondants sont respectivement de 4 mA, 8 mA, 12 mA, 16 mA et 20 mA. La plage doit correspondre au centre de la phase liquide. et phase gazeuse respectivement).



9.Jdépannage

1. Lors de l'utilisation, si l'affichage numérique indique zéro, utilisez la gamme 0-200mA de l'ampèremètre DC, et lorsque le courant mesuré est également à 0, les défauts possibles sont :

un.L'alimentation 24V est-elle normale ?

b.L'émetteur peut être court-circuité

c.L'émetteur a des problèmes de qualité ;



Si le courant mesuré par l'ampèremètre DC est inférieur à 4mA, les défauts possibles :

un.Le niveau de liquide réel est en dessous du port de phase liquide

b.La valeur de réglage actuelle de l'émetteur est trop faible

c.L'émetteur a des problèmes de qualité ;si le courant mesuré est cohérent avec le niveau de liquide réel, il y a un problème avec l'affichage numérique ;



Pannes possibles si le courant dépasse 25mA :

un.Il y a un court-circuit dans le circuit de l'émetteur

b.La valeur de réglage actuelle est trop élevée.



2. Lorsque l'affichage numérique est plein, utilisez la plage 0-200 mA de l'ampèremètre CC.Lorsque le courant mesuré est de 20mA, il peut y avoir un défaut :

un.L'ajustement actuel est trop élevé

b.Il y a un court-circuit dans l'émetteur

c.Le niveau de liquide réel est plein ;

Si le courant mesuré est inférieur à 20mA, l'affichage numérique est défectueux.



3. L'affichage numérique saute violemment.En utilisant la gamme 0-200mA de l'ampèremètre DC, le courant mesuré fluctue trop et peut mal fonctionner :

un.Fluctuation réelle du niveau de liquide

b, mauvais contact de ligne

c.L'émetteur a des problèmes de qualité ;si le courant mesuré est stable, le compteur d'affichage peut être défectueux



4. Il n'y a aucun changement dans l'affichage numérique.Utilisez la plage 0-200 mA de l'ampèremètre CC.Lorsque le courant mesuré change normalement, cela peut indiquer que l'instrument est défectueux ;si le courant mesuré ne change pas, il peut y avoir un défaut :

un.Défaillance de l'émetteur

b.Le tuyau de la phase gaz-liquide est bouché

c.Il y a un circuit ouvert entre le capteur et le transmetteur et doit être reconnecté



5. L'affichage numérique change lentement par rapport au niveau de liquide réel.Lors de l'utilisation de l'ampèremètre 0-200mA, le courant mesuré change lentement, et il peut y avoir un défaut :

un.Le pôle intérieur du capteur adhère aux impuretés, utilisez de l'acide chlorhydrique à 25 % (acide sulfurique) pour faire tremper le pôle

b.Le tuyau de phase gazeuse est à moitié bouché, veuillez ouvrir la vanne, et testez-la, nettoyez-la.



6. Lorsque l'affichage numérique est haut ou bas, réglez la plage ou le bouton zéro de l'émetteur pour régler.



Remarque : pour mesurer s'il y a une alimentation 24 V dans le circuit, veuillez utiliser les fils de test positifs et négatifs du voltmètre pour connecter le positif et le négatif de la ligne d'alimentation 24 V avant de mesurer.

Traitement de l'existence d'un court-circuit : veuillez vérifier le circuit externe et le circuit de l'émetteur et l'éliminer.



10.Précautions

1. Tous les produits fournis sont fournis avec un certificat de produit et un manuel d'instructions, y compris le numéro de produit, les paramètres techniques, le schéma de câblage, la date de fabrication, etc. Veuillez vérifier attentivement pour éviter une mauvaise utilisation.

2. Lors de l'installation, vérifiez si l'interface sur site est cohérente avec l'interface du produit en fonction de la méthode de connexion du produit.

3. Le câblage doit être câblé en stricte conformité avec les exigences des instructions d'utilisation de notre société.

4. Ce produit est un instrument de transmission d'énergie précis, et il est interdit de le démonter, de le heurter, de le laisser tomber et de le battre avec force.

5. Si une anomalie est détectée pendant l'utilisation, vous devez éteindre l'appareil, cesser de l'utiliser, le vérifier ou contacter directement le service technique de notre société.

6. L'emballage d'origine doit être restauré pendant le transport et le stockage, et stocké dans un entrepôt frais, sec et ventilé.

7. Veillez à ne pas endommager le capteur lors de l'installation et de l'utilisation.

8. Des mesures efficaces de protection contre la foudre doivent être prises sur le site d'installation.

9. Le boîtier de tout émetteur de cette série doit être mis à la terre de manière fiable et la résistance de mise à la terre doit être inférieure à 4 Ω.

10. Lors de l'utilisation de la communication 485 pour la configuration du système, le transmetteur doit être équipé d'une barrière de sécurité ou d'un isolateur.

11. La barrière de sécurité doit obtenir un certificat antidéflagrant et son installation doit être effectuée conformément aux exigences de son manuel.

12. Lorsque l'émetteur est utilisé dans la zone "0", le transformateur de puissance alimentant la barrière de sécurité doit répondre aux exigences de l'article 8.1 de GB3836.4-2010.

Tableau de sélection des produits

KSLV	Tableau de sélection pour jauge de niveau de liquide capacitive intelligente
	Type de produit
	605	Pas de modèle d'affichage
	606	Pas de modèle d'affichage
		Signal de sortie
		4-20mA	Sortie de signal 4 ~ 20mA, affichage LED
		RS485	Sortie RS485
			Code	Plage de mesure
			L500	500mm
			L800	800mm
			L1000	1000mm
			Lxxx	Exigences particulières, veuillez remplir la parenthèse
				Milieu de mesure	Identifiez le type de fluide mesuré, tel que l'eau, le diesel...
				Eau	Le milieu mesuré est l'eau
					autre	Veuillez noter clairement s'il y a d'autres exigences
					N / A
KSLV	605	4-20mA	L800	l'eau	N / A
